Guide de l’utilisateur LAND-PAK™ — Rév. B
A-93
A ........................... Amplificateur radio UHF
de la station de base
La radio est connectée au port Com 2 du récepteur
SF-
3040 avec le câble fourni (réf. : 98-214267).

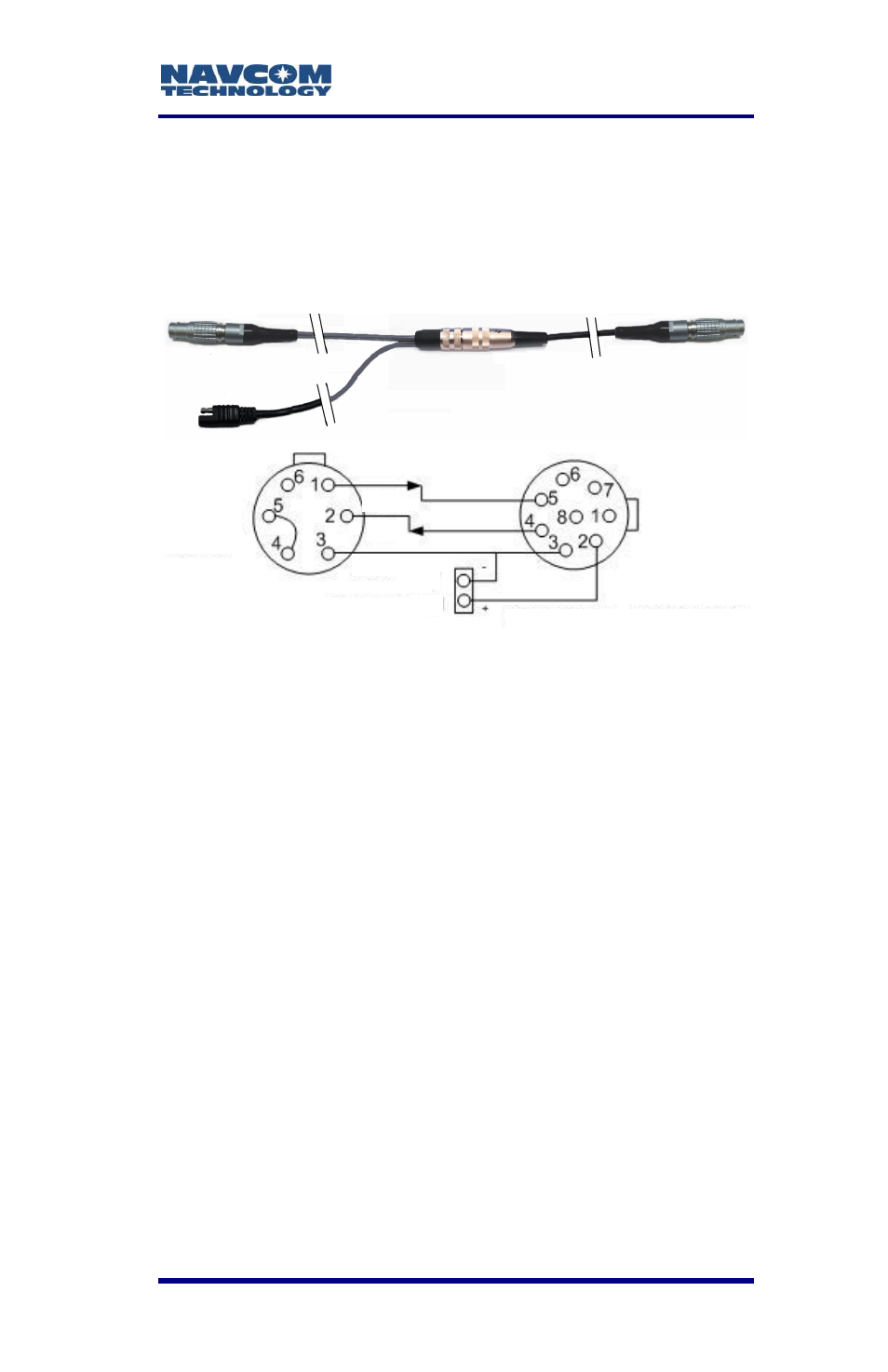

Figure 36
: Schéma de câblage de l’amplificateur
radio
Le connecteur à six broches est une référence
Lemo : FGA-0K-306-
CYCC.5CZ. Le connecteur à
huit broches est une référence Lemo : FGA-
1B.3D8.CLAD52Z. Chaque segment de câble a une
longueur de 0,6 m (2 ft).
La fréquence RF centrale réglée en usine est
répertoriée avec un numéro de série sur le modem
radio. La fréquence RF peut être définie à 1 MHz de
la fréquence centrale, par incréments de 25 kHz.
Si un réglage au-delà de 1 MHz est nécessaire,
l’utilisateur doit expédier la radio à l’usine de
fabrication qui procédera à la modification du
matériel. Tous les frais d’expédition et de douanes
sont à la charge du client.
Vérifier auprès des autorités réglementaires
locales les garanties de conformité.
Satel
3ASd
Epic
Connecteurs
— Vue externe
TD
RD
GND
Courant
continu
F
M
SF-3040
Com 2
Réf. : 98-214267
