Guide de l’utilisateur LAND-PAK™ — Rév. B
B-112
puis tourner la molette pour serrer la plaque
de support et le support.
Un serrage excessif de la molette peut
endommager la finition de la jambe du
trépied.
10.
Mettre le support à niveau à l’œil nu. Desserrer la
molette sur le côté du support pour effectuer
d’éventuels ajustements. Cela permet que le pied
de l’antenne radio soit bien vertical une fois
mont
é.

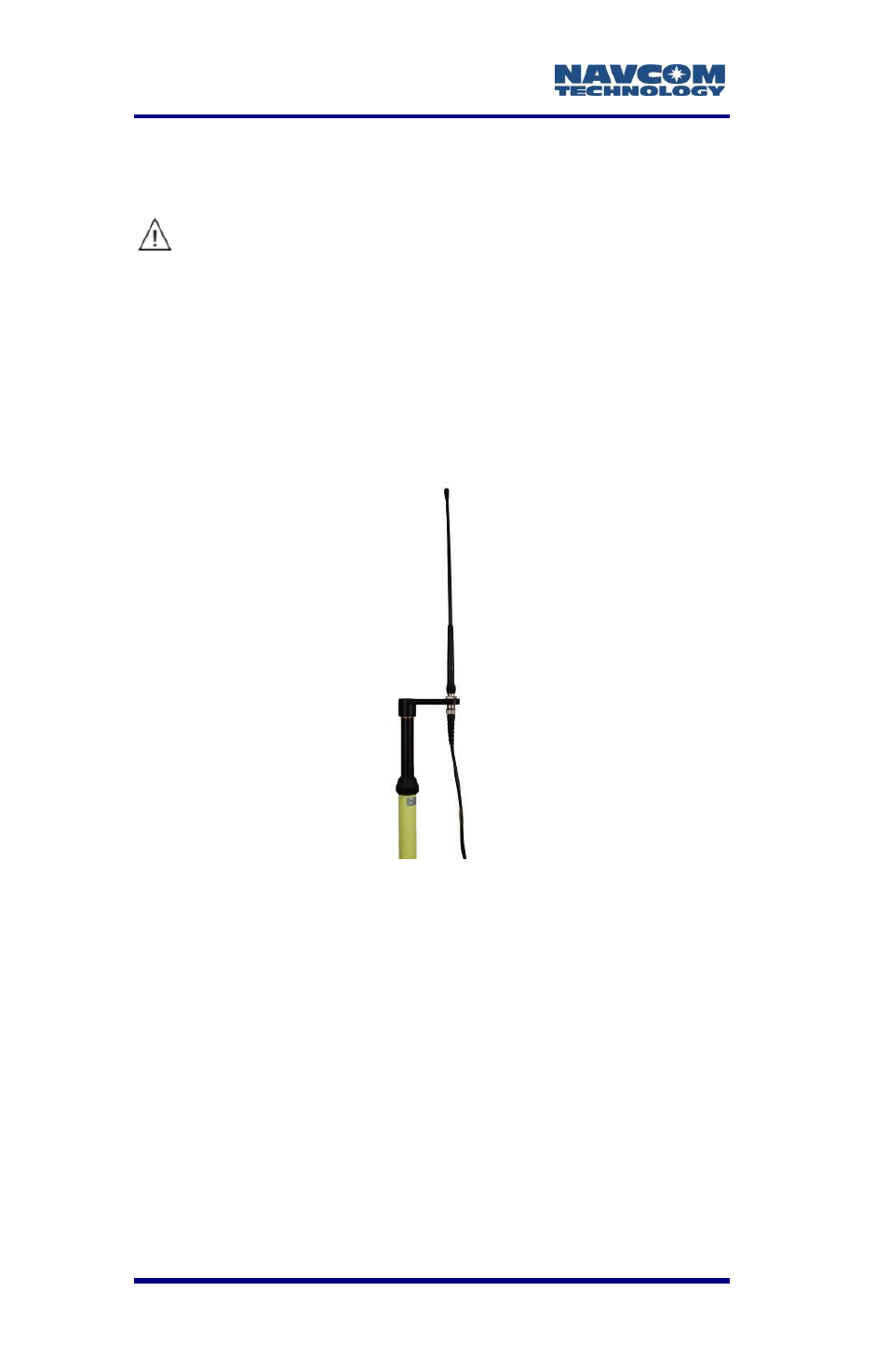

Figure 57
: Montage de l’antenne et du câble
Se reporter à la Figure 57 pour les étapes ci-
dessous :
11.
Visser l’adaptateur d’antenne au sommet du pied
d’antenne radio.
12.
Visser l’antenne du modem radio à l’adaptateur
d’antenne au sommet du pied d’antenne radio.
13.
Brancher l’extrémité droite du connecteur TNC
mâle du câble d’antenne radio au bas de
l’adaptateur d’antenne.
