Guide de l’utilisateur LAND-PAK™ — Rév. B
4-61

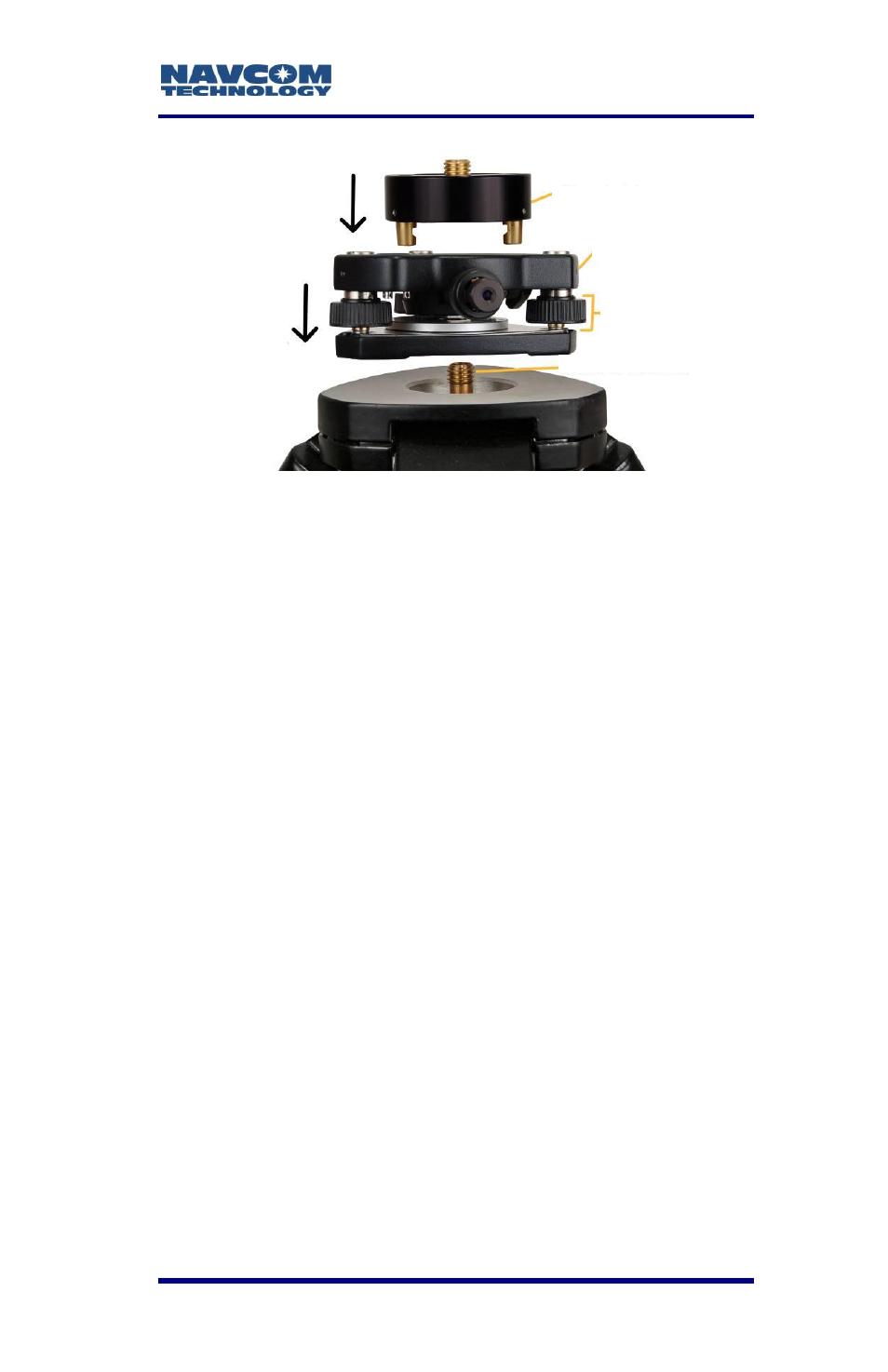

Figure 16
: Montage et adaptateur d’embase à vis de
calage
Se reporter à la Figure 16 pour les étapes ci-
dessous :
6.
Monter l’embase à vis de calage sur la partie
supérieure du trépied comme suit :
 Positionner l’embase à vis de calage afin
qu’elle s’adapte à plat et de manière uniforme
sur la plaque supérieure.
 Visser la fixation d’embase à vis de calage
dans l’embase jusqu’au blocage.
L’embase à vis de calage possède un niveau
à bulle et trois molettes de réglage afin
d’effectuer des réglages précis.
7.
Installer l’adaptateur d’embase à vis de calage
dans les trois trous de l’embase et la verrouiller
en place en tournant la molette sur le côté de
l’embase.
8.
Visser la rallonge de pied sur l’adaptateur
d’embase à vis de calage. La rallonge de pied
permet de faciliter l’accès aux connecteurs et le
changement des batteries dans le récepteur
GNSS SF-3040.
Fixation d’embase à vis de calage
Embase à vis de calage
Adaptateur d’embase à vis
de calage
Molette de réglage
d’embase à vis de calage
