27
7. Sur les modèles dont le pied est positionné de telle manière
que le côté court est orienté vers le sommet du four, la
garniture de l’évent inférieur doit également être installée.
Pour l’installation, procéder selon les instructions suivantes.
■

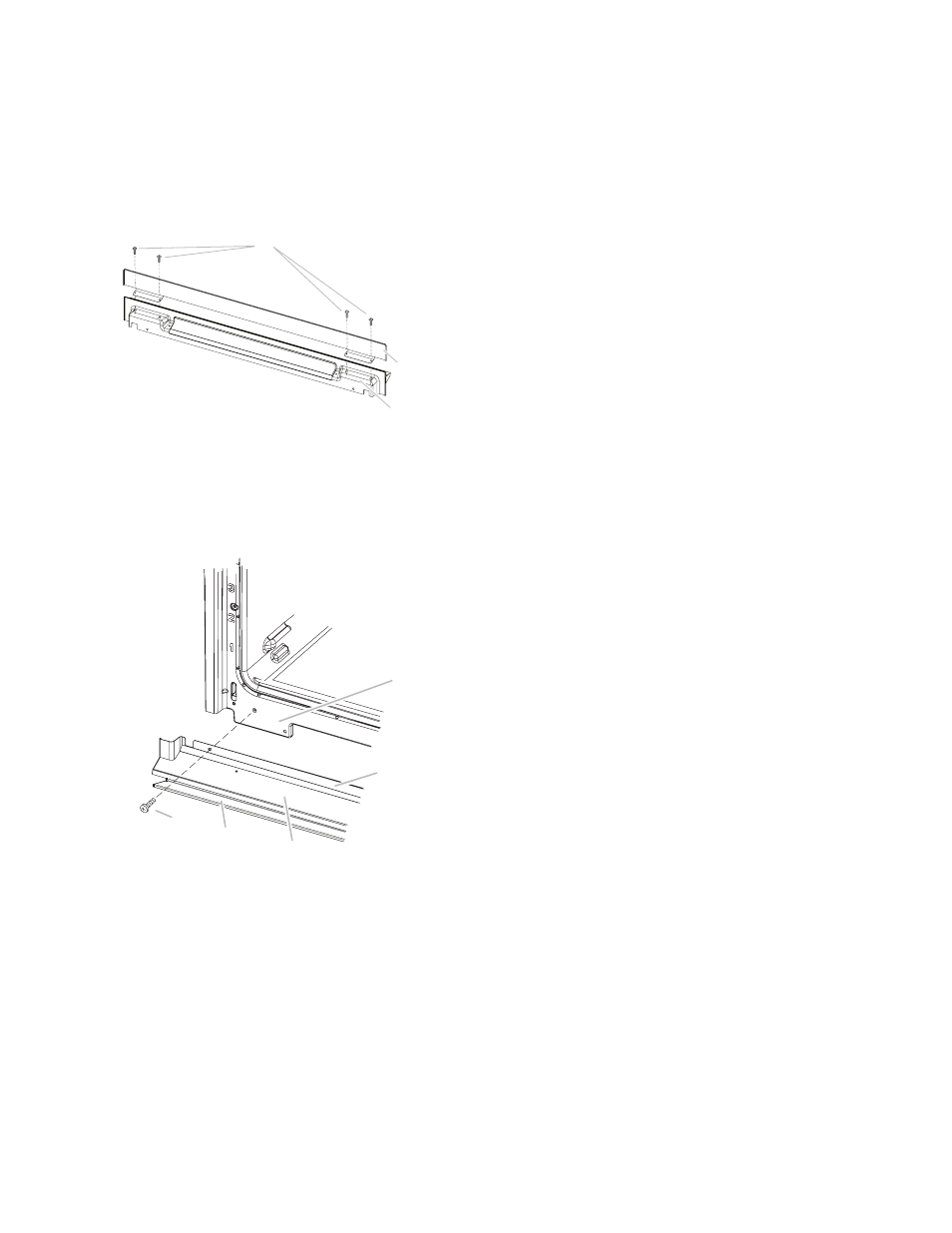

Placer la garniture de conduit d’évacuation inférieure (B)
dans le conduit d’évacuation (C).
■ Installer la garniture de l’évent inférieur (B) à l’évent (C)
à l’aide de deux vis n° 8–18 x ¹⁄
4
" de chaque côté.
REMARQUE : Sur les modèles de 27" (68,6 cm), utiliser
une seule vis n° 8-18 x ¹⁄
4
" de chaque côté.
A. Vis n° 8–18 x ¹⁄
4
"
B. Garniture de l’évent inférieur
C. Conduit d'évacuation
8. Réinstaller les grilles du four.
9. Réinstaller la porte du four en insérant les extrémités
des charnières dans les ouvertures destinées à les recevoir
sur le châssis du four.
10. Enfoncer les charnières aussi loin qu’elles peuvent aller
et ouvrir la porte du four. On doit percevoir le mouvement
de la porte du four lorsqu’elle se met en place.
11. Faire pivoter les deux charnières jusqu’à la position
de verrouillage.
12. Vérifier que la porte s’ouvre et se ferme facilement.
Si tel n’est pas le cas, répéter le processus de dépose
et d’installation de la porte. Voir la section “Préparation
du four encastré”.
13. Répéter cette procédure pour la porte du four inférieur.
14. Reconnecter la source de courant électrique.
15. Le tableau d’affichage s’allume brièvement et “PF” devrait
apparaître sur l’affichage.
16. Si le tableau d’affichage ne s’allume pas, consulter
la section “Assistance ou service” du guide d’utilisation
et d’entretien ou contacter le marchand auprès duquel
le four a été acheté.
■ Aligner la languette de conduit d’évacuation (B) avec
le châssis du four (A) comme illustré.
■ Avec une vis n° 8-18 x ³⁄
8
" (E) pour chaque côté du
support de l’évent (B), fixer solidement l’évent au four.
A. Châssis du four
B. Support de l’évent
C. Évent du four
D. Garniture de l’évent
inférieur
E. Vis n° 8–18 x ³⁄
8
"
A
C
D
B
E
C
B
A
