Spécifications électriques
Si on utilise un conducteur distinct de liaison à la terre lorsque
les codes le permettent, il est recommandé qu’un électricien
qualifié vérifie que la liaison à la terre et le calibre pour fils sont
conformes aux codes locaux.
En cas de doute quant à la qualité de la liaison à la terre
du four, consulter un électricien qualifié.
Ce four doit être raccordé à un système permanent, métallique
de câblage relié à la terre.
S’assurer que la connexion électrique et le calibre des fils
sont appropriés et conformes au National Electrical Code, aux
normes ANSI/NFPA 70 – dernière édition, ou aux normes CSA
C22.1-94, au Code canadien de l’électricité, Partie 1 et C22.2
N° O-M91 – dernière édition, et à tous les codes et règlements
locaux.
Pour obtenir un exemplaire de la norme des codes ci-dessus,
contacter :
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
Raccordement électrique
Pour installer le four correctement, il faut établir le type de
raccords électriques que l’on utilisera et suivre les instructions
indiquées ici.
■
Le four doit être alimenté par une source d’électricité
appropriée (caractéristiques de tension et fréquence
spécifiées sur la plaque signalétique). La plaque
signalétique est située sous le tableau de commande
pour les fours simples et sous le tableau de commande
de la cavité supérieure du four pour les fours doubles.

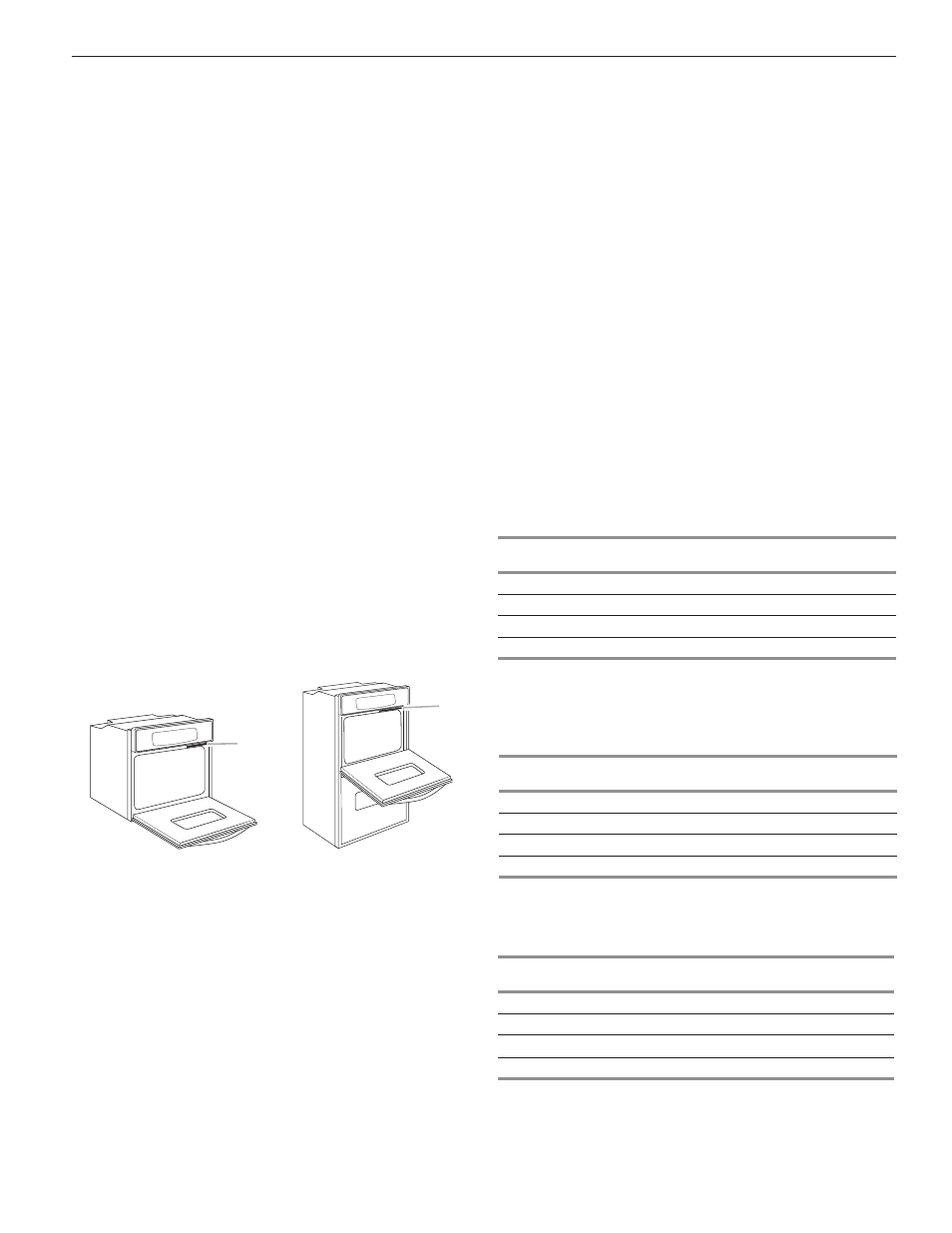

Voir l’illustration cidessous.
Four simple
A. Plaque signalétique
■
Un modèle de 7,3 à 9 kW/240 volts (5,4 à 7,4 kW/208 volts)
doit être alimenté par un circuit indépendant de 40 A. Un
modèle de 4,8 kW ou moins à 240 volts (3,6 kW ou moins
à 208 volts) doit être alimenté par un circuit indépendant
de 20 A.
■
On recommande d’utiliser un disjoncteur.
■
Raccorder l’appareil directement au coupe-circuit avec
fusible ou au disjoncteur par un câble à conducteur de
cuivre et gaine métallique flexible ou gaine non métallique
(avec conducteur de liaison à la terre). Voir la section
“Raccordement électrique”.
■
Le câble blindé flexible du four doit être connecté
directement dans le boîtier de connexion.
Four double
A. Plaque signalétique
A
A
■
Protéger par fusible les deux extrémités de la ligne.
■
Ne pas couper le conduit. La longueur du conduit fournie
est destinée à faciliter l’entretien du four.
■
L’installateur doit fournir un connecteur de conduit
(homologation UL ou CSA).
■
Si le domicile est équipé d’un câblage en aluminium, suivre
les instructions suivantes :
1. Connecter une section de câble en cuivre massif aux
conducteurs en queue de cochon.
2. Connecter le câblage en aluminium à la section ajoutée
de câblage en cuivre en utilisant des connecteurs et/ou
des outils spécialement conçus et homologués UL pour
fixer le cuivre à l’aluminium.
Appliquer la procédure recommandée par le fabricant
des connecteurs. La connexion aluminium/cuivre doit être
conforme aux codes locaux et aux pratiques de câblage
acceptées par l’industrie.
Pour connaître les spécifications de puissance pour
les modèles WOS51EC7A, WOS51EC0A, WOD51EC7A,
WOD51EC0A, WOS92EC7A, WOS92EC0A, WOD93EC7A,
WOD93EC0A, MEW7527A, MEW7530A, MEW7627A,
MEW7630A, MEW9537A, MEW9627A, MEW9530A,
MEW9630A, IBS300DS, IBS350DS, IBS550DS et IBD350DS,
se référer au tableau ci-dessous.
Tension
Simple
Thermique
Simple à
convection
Double
Thermique
Double à
convection
240 VCA
3690 W
3720 W
7370 W
7400 W
208 VCA
2790 W
2820 W
5580 W
5610 W
240 VCA
15,4 A
15,5 A
30,7 A
30,8 A
208 VCA
13,4 A
13,6 A
26,8 A
27,0 A
Pour connaître les spécifications de puissance pour les
modèles KEBK171B, KEBK101B, KEBK276B, KEBK206B,
KEBS179B, KEBS109B, KEBS277B, KEBS279B, KEBS207B
et KEBS209B, se référer au tableau ci-dessous.
Tension
Simple
Thermique
Simple à
convection
Double
Thermique
Double à
convection
240 VCA
4090 W
4120 W
8170 W
8200 W
208 VCA
3099 W
3122 W
6190 W
6212 W
240 VCA
17,1 A
17,2 A
34,1 A
34,2 A
208 VCA
14,9 A
15,0 A
29,8 A
29,9 A
Pour connaître les spécifications de puissance pour les
modèles KEBU109B and KEBU209B, se référer au tableau
ci-dessous.
Tension
Simple à
convection
Double à
convection
240 VCA
5420 W
9500 W
208 VCA
4106 W
7197 W
240 VCA
22,6 A
39,6 A
208 VCA
19,8 A
34,6 A
