Maytag MEW9627DS Installation - Manuel (Page 17)

17

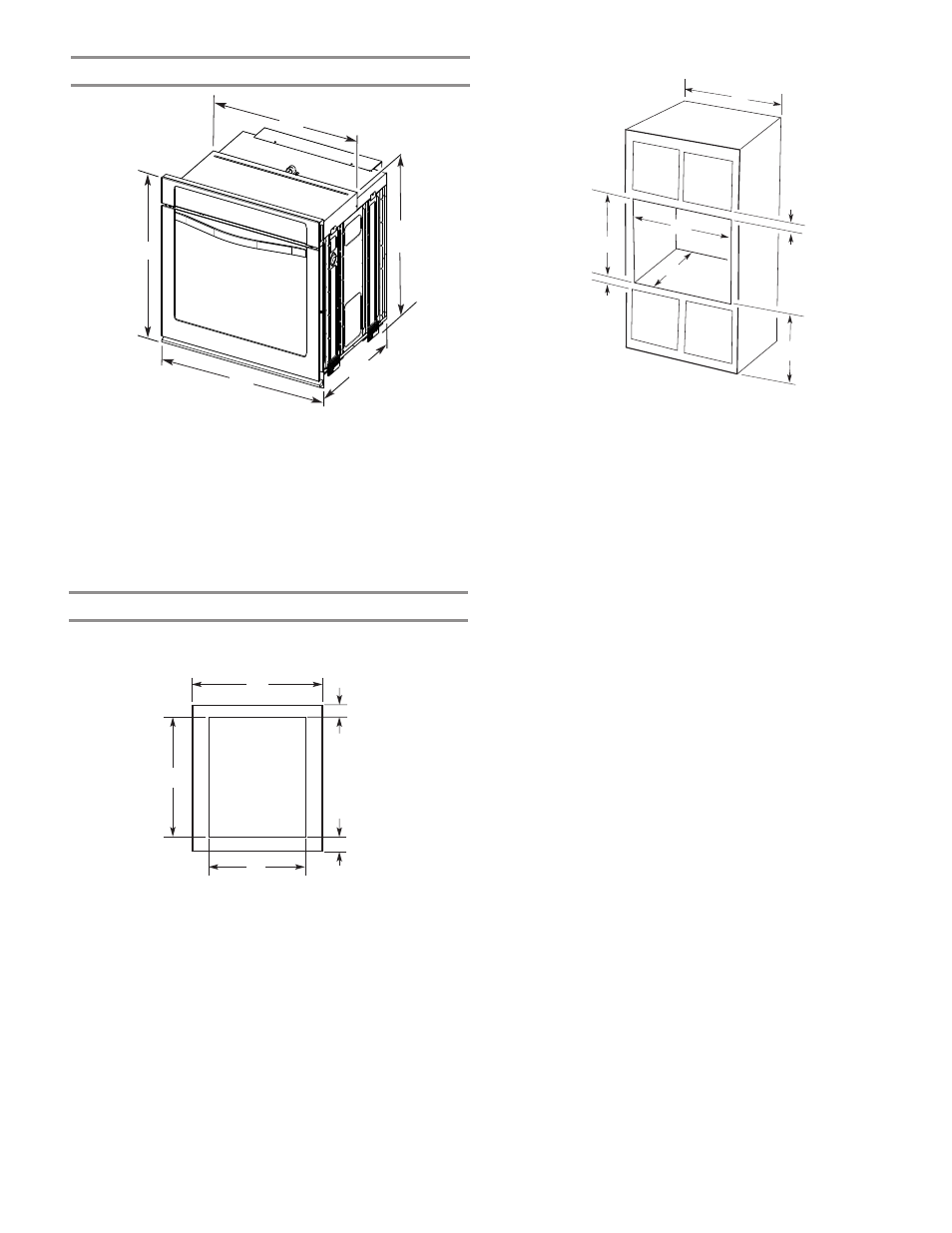

Dimensions du produit – Fours simples
Dimensions du placard – Fours simples
Four simple sous le plan de travail
(sans table de cuisson au-dessus)
Modèles de 27" (68,6 cm)
A. Hauteur hors-tout 28¾"
(72,8 cm) max.
B. Largeur d’encastrement 25 7 ⁄
16
"
(64,6 cm) max.
C. Hauteur d’encastrement 26³⁄
4
"
(67,9 cm)
D. Profondeur d’encastrement
23¹⁄
4
" (59,1 cm) max.
E. Largeur hors-tout 27" (68,6 cm)
Modèles de 27" (68,6 cm)
A. Largeur du placard 27"
(68,6 cm) min.
B. 1¹⁄
2
" (3,8 cm) min. entre
le sommet de l’ouverture
découpée et la face inférieure
du plan de travail
C. 5¹⁄
4
" (13,3 cm) entre le bas de
l’ouverture découpée et le sol
D. Largeur de l’ouverture
découpée 25¹⁄
2
" (64,8 cm)
E. Hauteur de l’ouverture
découpée 28" (71,2 cm) min.
B
C
D
E
A
A
B
C
D
E
Modèles de 30" (76,2 cm)
A. Hauteur hors-tout 28¾"
(72,8 cm) max.
B. Largeur d’encastrement 28½"
(72,4 cm) max.
C. Hauteur d’encastrement 26³⁄
4
"
(67,9 cm)
D. Profondeur d’encastrement
23¹⁄
4
" (59,1 cm)
E. Largeur hors-tout 30" (76,2 cm)
Modèles de 30" (76,2 cm)
A. Largeur du placard 30"
(76,2 cm) min.
B. 1¹⁄
2
" (3,8 cm) min. entre
le sommet de l’ouverture
découpée et la face inférieure
du plan de travail
C. 5¹⁄
4
" (13,3 cm) entre le bas de
l’ouverture découpée et le sol
D. Largeur de l’ouverture
découpée 28¹⁄
2
" (72,4 cm)
E. Hauteur de l’ouverture
découpée 28" (71,2 cm) min.
Fours simples installés dans un placard
Modèles de 27" (68,6 cm)
A. Largeur du placard 27" (68,6 cm)
min.
B. 1" (2,5 cm) entre le sommet de
l’ouverture découpée et le bas
de la porte du placard supérieur
C. 32" (81,3 cm) entre le bas de
l’ouverture découpée et le sol
D. Largeur de l’ouverture découpée
25¹⁄
2
" (64,8 cm)
E. 1¹⁄
2
" (3,8 cm) min. entre le bas
de l’ouverture découpée et le
sommet de la porte du placard
F. Hauteur de l’ouverture découpée
recommandée 28" (71,2 cm)*
G. Profondeur de l’ouverture 24"
(60,7 cm)
F
E
B
C
A
D
G
Modèles de 30" (76,2 cm)
A. Largeur du placard 30"
(76,2 cm) min.
B. 1" (2,5 cm) entre le sommet
de l’ouverture découpée et
le bas de la porte du placard
supérieur
C. 32" (81,3 cm) entre le bas
de l’ouverture découpée
et le sol
D. Largeur de l’ouverture
découpée 28¹⁄
2
" (72,4 cm)
E. 1¹⁄
2
" (3,8 cm) min. entre le
bas de l’ouverture découpée
et le sommet de la porte du
placard
F. Hauteur de l’ouverture
découpée recommandée 28"
(71,2 cm)*
G. Profondeur de l’ouverture
24" (60,7 cm)
* REMARQUE : Pour les fours simples, la hauteur de l’ouverture
découpée peut être comprise entre 26 15 ⁄
16
" (68,4 cm) et 29 7 ⁄
16
"
(74,8 cm).
