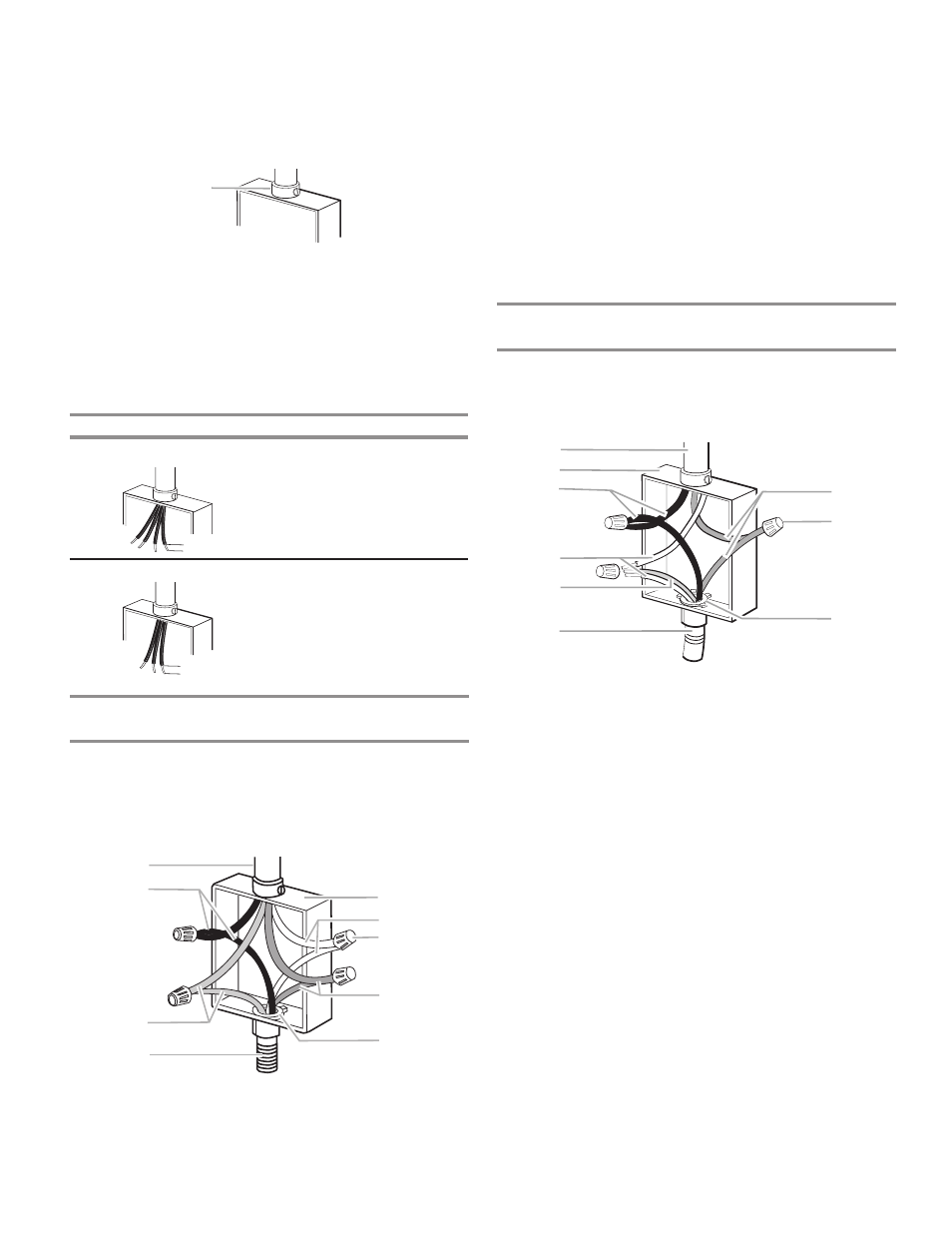

25
1. Déconnecter la source de courant électrique.
2. Faire passer le conduit de câble flexible depuis le four
à travers l’ouverture dans le placard.
3. Le cas échéant, enlever le couvercle du boîtier de
connexion.
4. Installer un connecteur de conduit (homologation UL
ou CSA) sur le boîtier de connexion.
5. Acheminer le conduit de câble flexible depuis le four
jusqu’au boîtier de connexion – utiliser un connecteur
de conduit (homologation UL ou CSA).
6. Serrer les vis sur le connecteur de conduit.
7. Voir “Tableau des options de raccordement électrique”
pour terminer l’installation correspondant à votre type
de raccordement électrique.
A. Connecteur de conduit (homologation UL ou CSA)
Tableau des options de raccordement électrique
Câblage de la maison : Voir la section :
4 conducteurs
½"
(1.3 cm)
Câble à 4 conducteurs
depuis le point de distribution
du domicile
3 conducteurs
½"
(1.3 cm)
Câble à 3 conducteurs
depuis le point de distribution
du domicile
Câble à 4 conducteurs depuis le point de distribution
du domicile
IMPORTANT : Utiliser le câble à 4 conducteurs provenant
du point de distribution du domicile aux États-Unis lorsque
les codes locaux ne permettent pas la mise à la terre par
l’intermédiaire du conducteur neutre, en cas de nouvelle
installation avec alimentation par un circuit secondaire
(1996 NEC), dans les résidences mobiles et les véhicules
récréatifs, dans les nouvelles constructions, et au Canada.
1. Connecter ensemble les 2 conducteurs noirs (B) avec
un connecteur de fils (homologation UL).
2. Connecter ensemble les 2 conducteurs rouges (C) avec
un connecteur de fils (homologation UL).
3. Détorsader le conducteur blanc du conducteur vert (ou nu)
de liaison à la terre provenant du four.
4. Connecter ensemble les 2 conducteurs blancs (F) avec
un connecteur de fils (homologation UL).
5. Connecter le conducteur vert (ou nu) de liaison à la terre (H)
du câble du four au conducteur vert (ou nu) de liaison à la
terre dans le boîtier de connexion – utiliser un connecteur
de fils (homologation UL).
6. Installer le couvercle du boîtier de connexion.
A. Câble depuis le point
de distribution du domicile
B. Conducteurs noirs
C. Conducteurs rouges
D. Câble flexible à 4 conducteurs
depuis le four
E. Boîtier de connexion
F. Conducteurs blancs
G. Connecteurs de fils
(homologation UL)
H. Conducteurs verts (ou nus)
de liaison à la terre
I. Connecteur de conduit
(homologation UL ou CSA)
Câble à 3 conducteurs depuis le point de distribution
du domicile – É.-U. seulement
IMPORTANT : Utiliser le câble à 3 conducteurs depuis le point
de distribution du domicile lorsque les codes locaux autorisent
un tel raccordement.
A. Câble depuis le point de
distribution du domicile
B. Boîtier de connexion
C. Conducteurs noirs
D. Conducteurs blancs
E. Conducteur vert (ou nu)
de liaison à la terre (depuis
le four)
F. Câble flexible à 4 conducteurs
depuis le four
G. Conducteurs rouges
H. Connecteurs de fils
(homologation UL)
I. Connecteur de conduit
(homologation UL ou CSA)
1. Connecter ensemble les 2 conducteurs noirs (C) avec un
connecteur de fils (homologation UL).
2. Connecter les 2 conducteurs blancs (D) et le conducteur
vert (ou nu) de liaison à la terre (du câble du four) avec
un connecteur de fils (homologation UL).
3. Connecter ensemble les 2 conducteurs rouges (G) avec
un connecteur de fils (homologation UL).
4. Installer le couvercle du boîtier de connexion.
A
B
C
D
E
F
H
G
A
I
A
D
F
H
B
C
E
G
I
