Hypertherm PHC - Manuel (Page 37)

Section 2 : Installation et Préparation 39
Préparation du commutateur DIP
SW1
SW9
Étalonnage de
la tension d’arc
SW8
Niveau de détection
de saignée
Niveau de la force
de décrochage
SW9
Commutate
ur sur ON
Commutate
ur sur OFF
Réglages des commutateurs
Le réglage des commutateurs pour le fonctionnement du module de commande et la préparation sont décrits
ci-après. Note* : Les réglages des commutateurs par défaut sont indiqués en caractères GRAS.
Comme on le voit sur la figure ci-avant, les commutateurs DIP sont divisés en 2 groupes de 8 commutateurs.
L’ensemble supérieur de commutateurs est numéroté de SW1 à SW8 et l’ensemble inférieur de
commutateurs est numéroté de SW9 à SW16.
SW1 SW2 Courant/puissance maximale du moteur
on on Courant max = 2 A, 50 W
on off Courant max = 3 A, 75 W *
off on Courant max = 4 A, 100 W
off off Courant max = 6 A, 150 W
Régler les commutateurs DIP SW1 et SW2 à la valeur nominale du courant du moteur du lève-torche.
Il s’agit du courant maximum appliqué et il est directement associé à l’évaluation de puissance du moteur.
Ce réglage est également utilisé pour déterminer le courant appliqué minimum pour toute détection de
blocage et pour calculer la vitesse du moteur fondée sur la tension mesurée du moteur.
Note : Pour obtenir un fonctionnement optimal, il est important que ces commutateurs soient réglés
correctement. Dans le cas du lève-torche standard, ces commutateurs doivent être réglés pour 3 A.

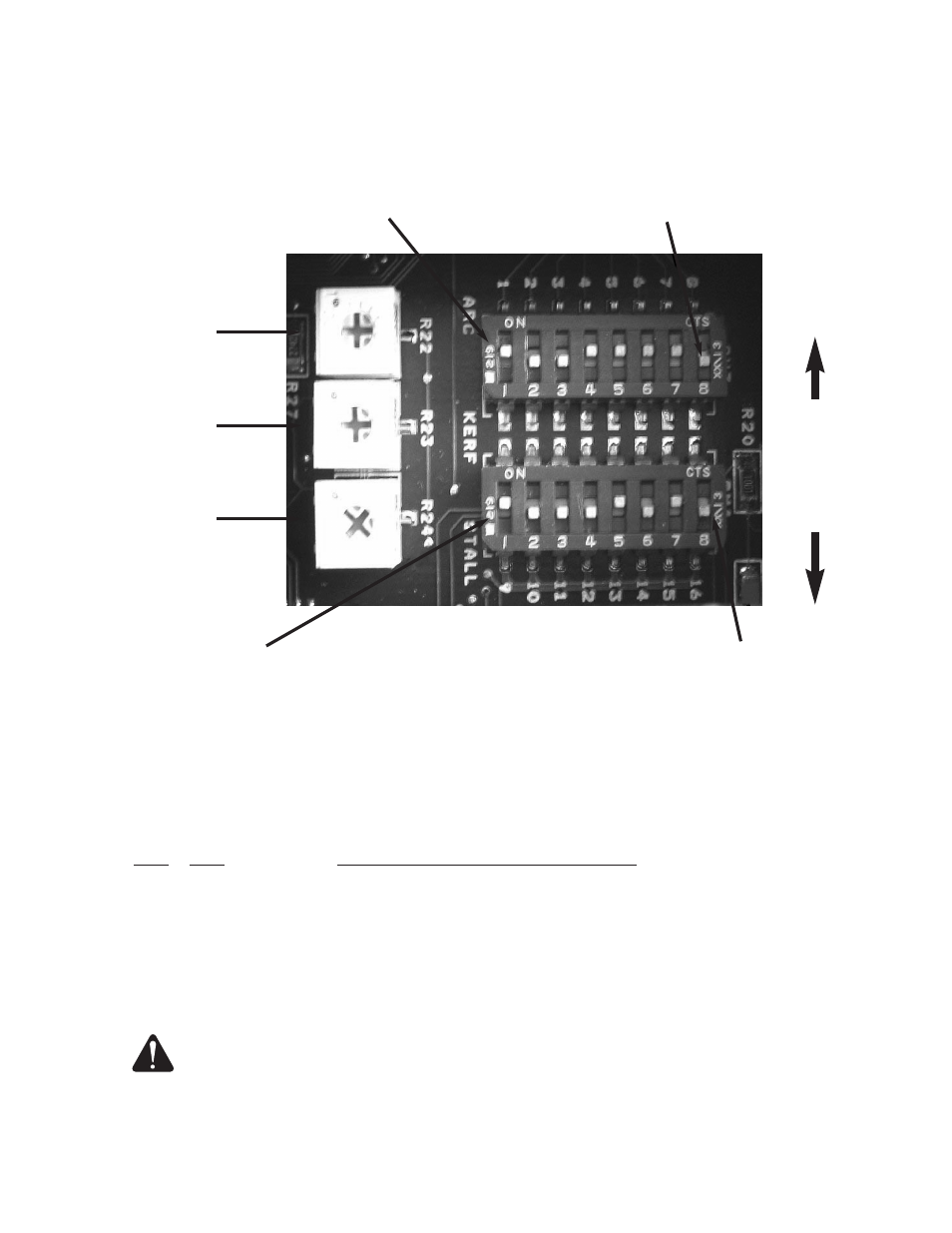

Figure 20 : Préparation des commutateurs DIP
