Section 2 : Installation et Préparation
27
Exigences relatives à la mise à la terre
AVERTISSEMENT
Pour assurer la sécurité du personnel et réduire les risques d’interférence électromagnétique
(IEM), on doit bien mettre à la terre le système PHC.
Note :
Pour assurer un fonctionnement fiable, on doit connecter la terre du lève-torche à la terre de
la table de coupage pour assurer la rétroaction de mesure pour la détection. La terre d’interface plasma doit
être connectée à la terre positive de la source de courant pour assurer la rétroaction de mesure pour la
tension d’arc. Les deux types de retour d’information sont essentiels pour assurer des performances de
coupage optimales.
Mise à la terre du cordon d’alimentation
Le module de commande PHC doit être bien mis à la terre dans le cordon d’alimentation conformément aux
codes d’électricité nationaux ou locaux.
Mise à la terre de protection
Passer les câbles de mise à la terre de protection pour les trois composants PHC (dispositif de commande,
lève-torche et interface plasma,) comme on l’indique à la Figure 13. La mise à la terre doit être conforme aux
exigences électriques nationales ou locales.
Note :
Les câbles de terre doivent être fournis par le client.

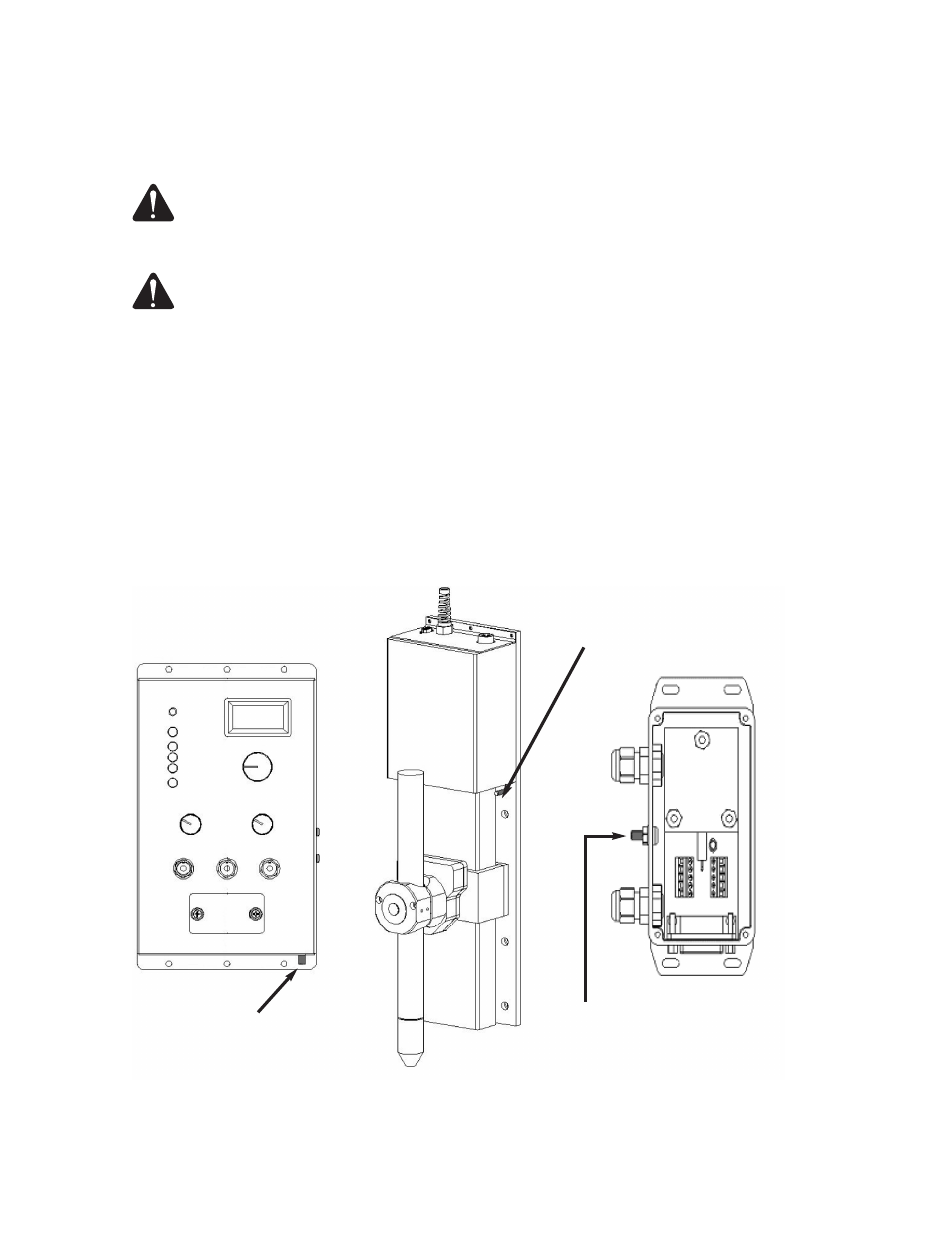

Figure 13 : Mise à la terre du système
Connecter le lève-torche
à la terre commune sur
la table de travail.
Connecter le dispositif de
commande à la terre commune
sur la table de travail.
Connecter l’interface
plasma à la terre commune
sur la table de travail.
