Hypertherm PHC - Manuel (Page 32)

34 Sensor™ PHC : Fonctionnement et Guide de Préparation

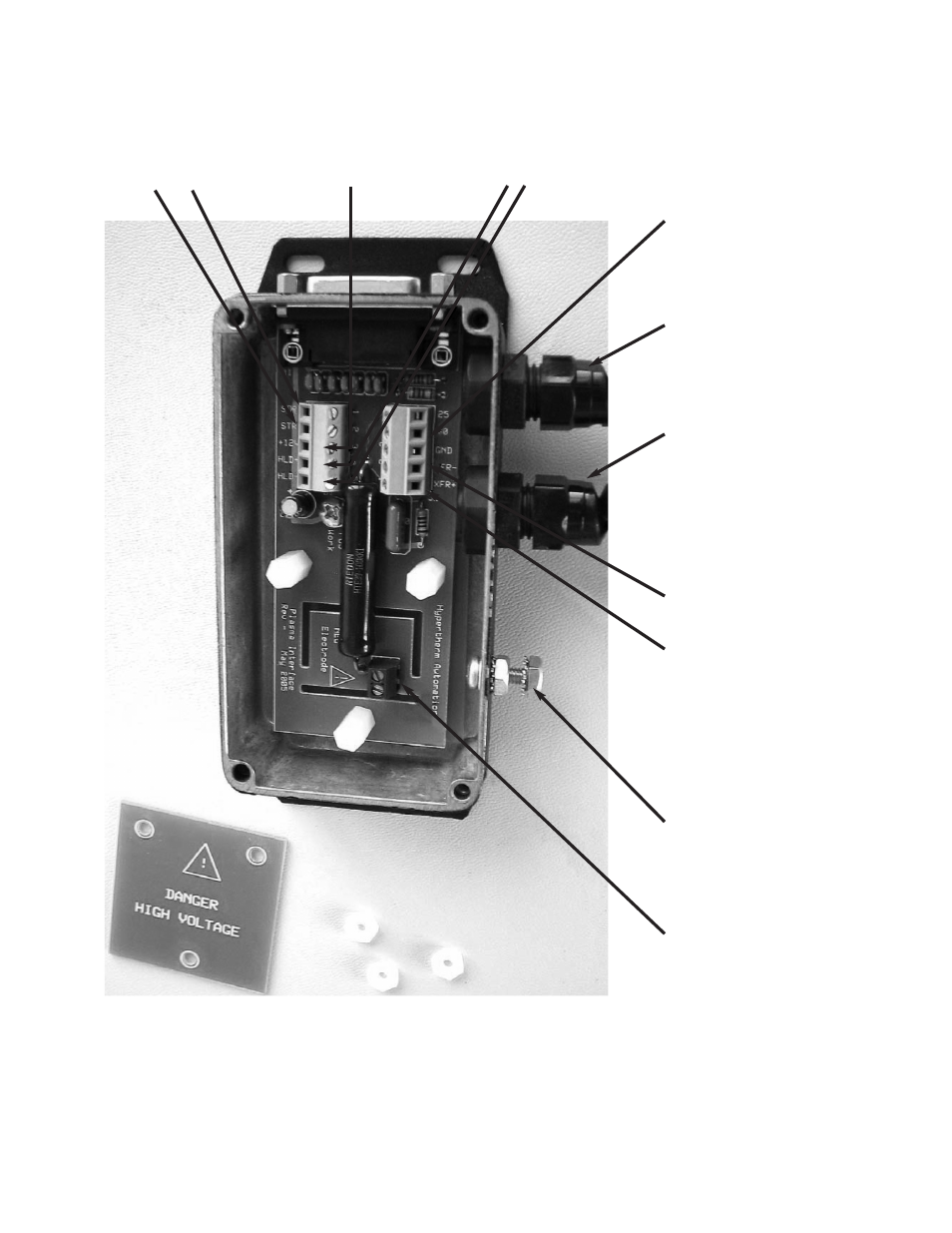

Figure 17 : Interface plasma
Sortie amorçage
(fermeture du contact)
Neutre pour
sortie 12 V
Les signaux
entrent ici
La haute tension
entre ici
-Entrée transfert
+Entrée transfert
Connexion à la terre
commune sur la
table de travail
Connecter
l’électrode négative
à la tension ici
Sortie maintien+
Sortie maintien- Sortie +12 V
50 mA max
