36 Sensor™ PHC : Fonctionnement et Guide de Préparation
Amorçage plasma
Ce signal est une sortie de contact de relais de la PHC avec une entrée à la source de courant. La PHC
active ce signal en fermant le contact pour mettre sous tension la source de courant.
AVERTISSEMENT
On doit utiliser une interface aux systèmes plasma plus anciens comme le MAX100 ou le
MAX200 avec un relais fourni par le client (voir Figure 19). Les systèmes plasma plus anciens
demandent de grandes quantités de courant par l’entrée d’AMORÇAGE PLASMA. Leur capacité
dépasse de beaucoup celle du Sensor PHC.
Maintien
Cette sortie de la PHC et l’entrée à la source de courant doivent être activées pour retarder l’amorçage de
haute fréquence des torches mécanisées. Ce signal est généralement émis pour synchroniser l’amorçage
des torches multiples. Ce signal ne peut être également utilisé pour synchroniser le temps du cycle en
effectuant un prégaz au cours de l’IHS. L’utilisation de ce signal est en option mais améliore les
performances sur les systèmes plasma qui peuvent l’utiliser. Ce signal n’est pas utilisé pour les torches
d’amorçage au contact montées sur les appareils plasma Powermax.
Transfert
Ce signal est une sortie de la source de courant et une entrée à la PHC. La source de courant active cette
sortie pour indiquer que l’arc a bien été transféré.

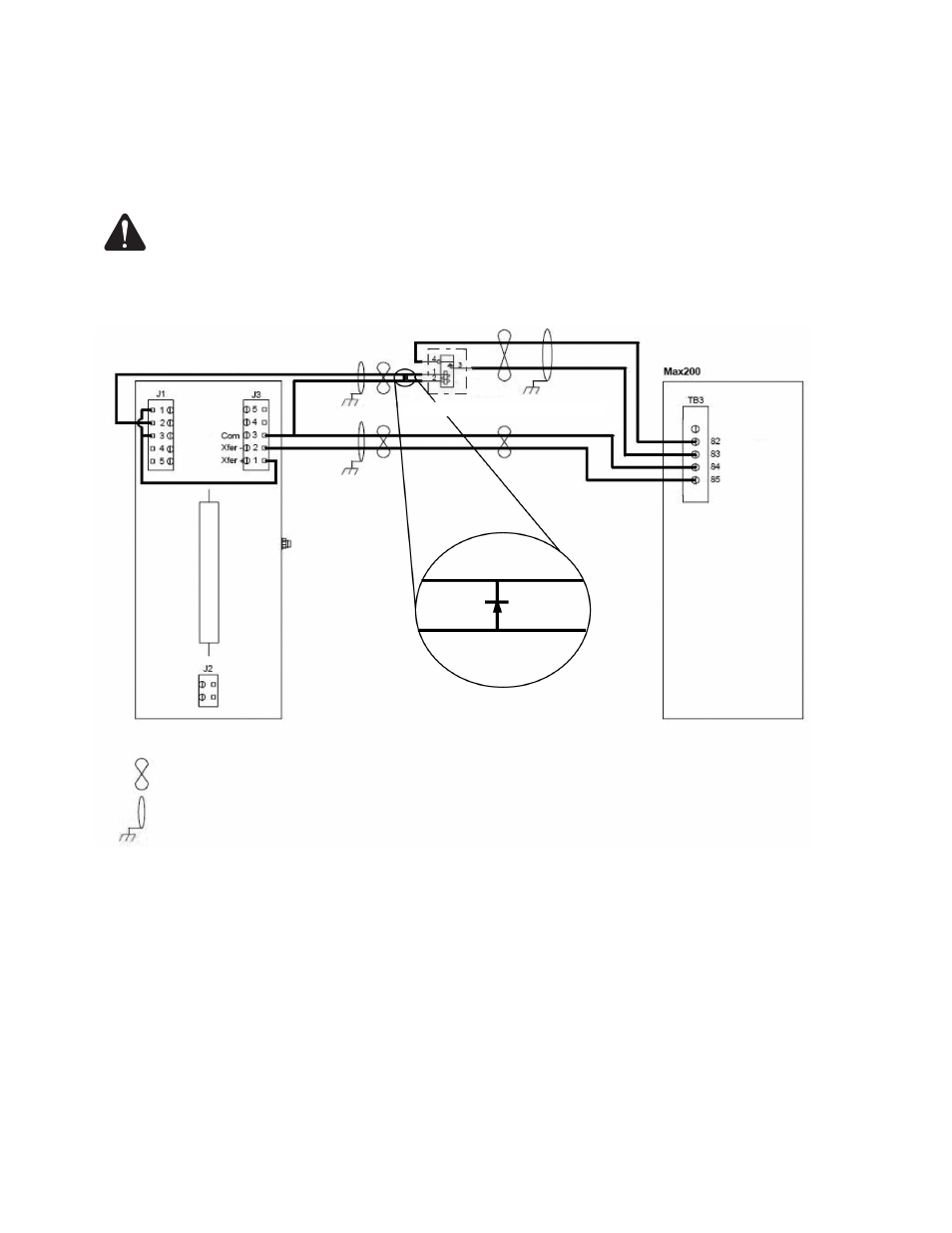

Figure 19 : Pour se connecter aux anciens systèmes plasma (MAX100 ou MAX200)
Amorçage plasma
Mouvement machine
Relais fourni par le client
Relais fourni par le client : bobinage 12 V c.c., évaluation du bobinage maximum 30 ma, évaluation du contact 10 A.
Indique une paire torsadée
Indique le câble blindé (fourni par le client)
CI d’interface plasma du Sensor PHC
Amorçage+
Amorçage-
+12 V c.c.
