12
Sensor™ PHC : Fonctionnement et Guide de Préparation
Connexions

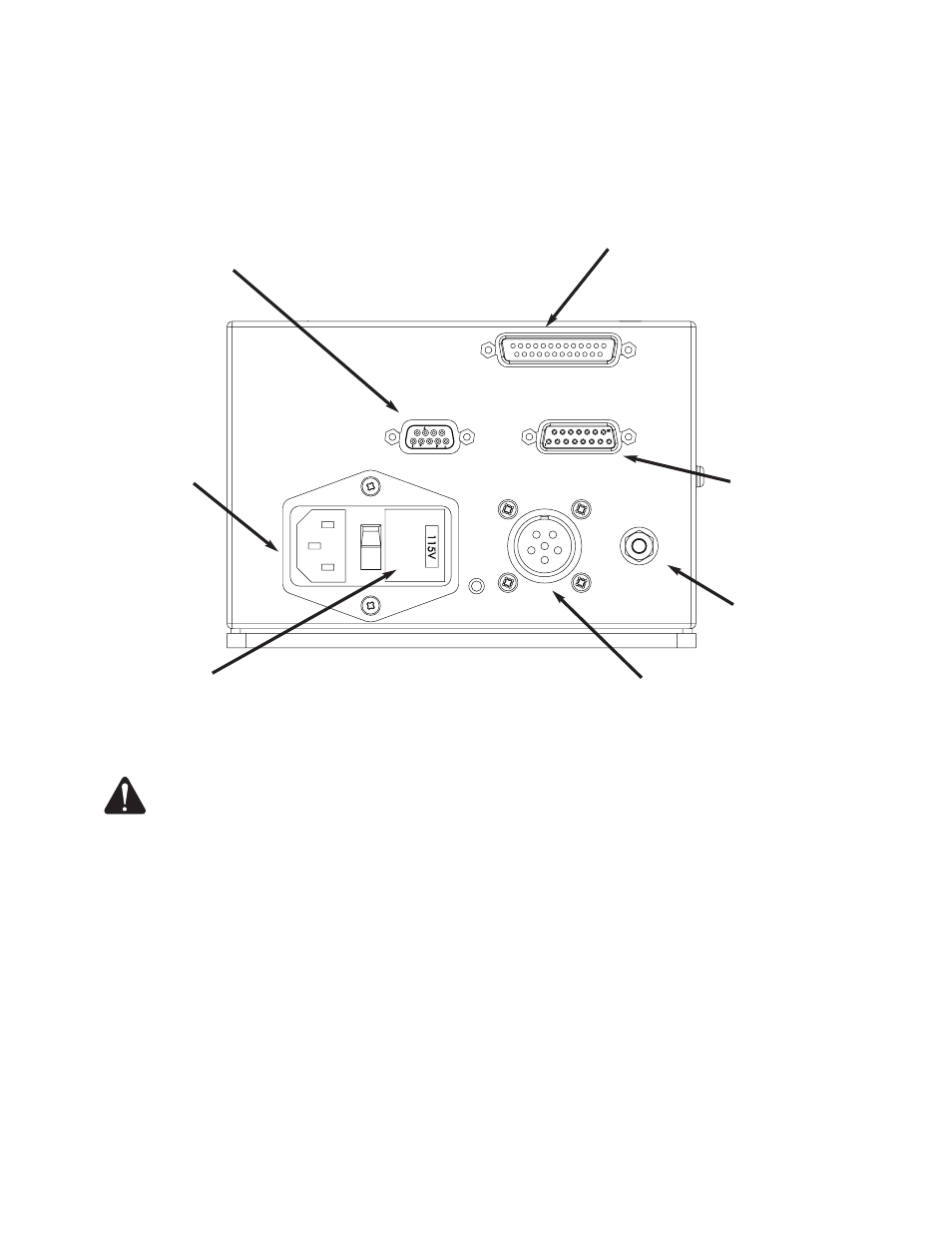

Toutes les connexions au Sensor™ PHC sont effectuées par les 4 connecteurs au fond du dispositif de
commande. Voir Figure 1.
AVERTISSEMENT
Par mesure de sécurité et pour assurer un bon fonctionnement, ce dispositif doit être connecté
au point de connexion à la terre commune sur la table de travail.
Connexions du signal
du lève-torche
Fusible et sélecteur de
tension avec interrupteur
Moteur du lève-torche et
puissance de freinage
Puissance d’entrée
115/230 V c.a.
E/S système
plasma
Terre
E/S contrôleur
ordinateur
Figure 1 : Connexions
