Section 2 : Installation et Préparation
25
Kit bloc de montage de la torche
Monter le kit du bloc de torche sur le dispositif de décrochage du lève-torche. Voir Figure 11.
Les blocs de montage se font en trois dimensions comme on le voit ci-après.
• 128279
Diamètre du bloc de montage de la torche 45 mm (1 3/4 po)
• 128278
Diamètre du bloc de montage de la torche 51 mm (2 po)
• 128277
Diamètre du bloc de montage de la torche 35 mm (1 3/8 po)

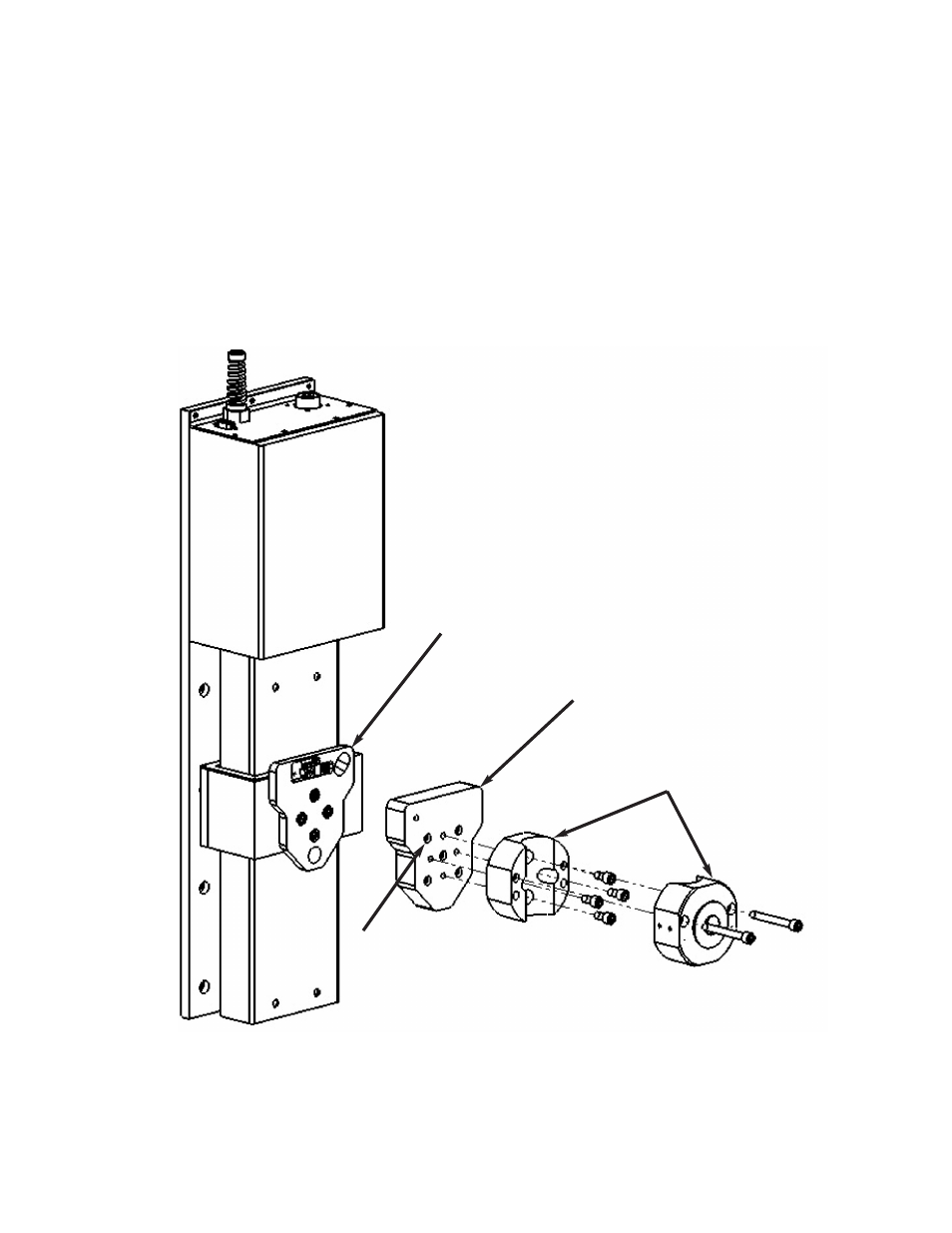

Figure 11 : Collier de montage de la torche
Plaque de montage du
dispositif de décrochage
Plaque de montage
du dispositif de
décrochage
Dispositif de décrochage
de la torche
Collier de montage
de la torche
