Section 2 : Installation et Préparation
21

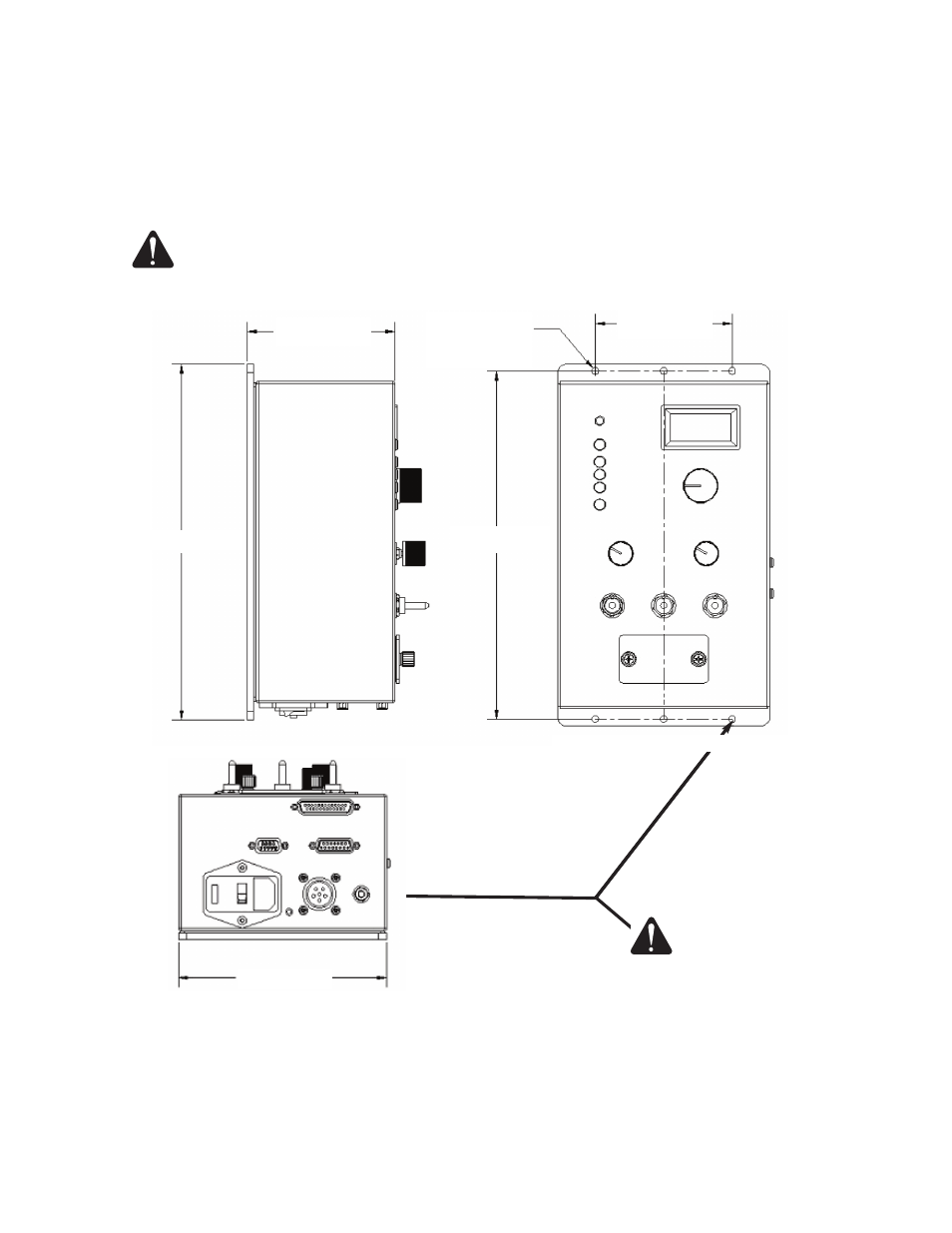

Figure 7 : Montage à l’avant du dispositif de commande
Montage du dispositif de commande depuis l’avant
Monter le dispositif de commande PHC près de la console de l’opérateur de la machine. On doit monter
le dispositif de façon que les commandes et l’affichage de la PHC soient facilement accessibles et visibles.
6 trous de montage sont prévus. Voir Figure 7.
Note :
Pour assurer un fonctionnement fiable, on doit connecter la terre.
AVERTISSEMENT
Connecter la terre ici
ø0,2
6 ENDROITS
MODE DE MONTAGE À L’AVANT
109,6 mm
264,2 mm
101,6 mm
254 mm
157,5 mm
