Section 1 : Vue d’ensemble 17
Dispositif lève-torche standard
Électricité
Moteur ................................................................................................+24 V c.c., 3 A
Frein moteur ......................................................................................+24 V c.c., 0,5 A
Contacteurs de fin de course .......................................................pas utilisé, contacteur de fin de course dur
Interrupteur de décrochage ...........................................................+12 V c.c. proximité
Fonction de commande du lève-torche
Moteur ................................................................................................Pont intégral c.c., source de courant
hachée PWM
Rétroaction vitesse lève-torche.....................................................Tension moteur
Vitesse maximale lève-torche.........................................................508 cm par minute
Course maximale du lève-torche ..................................................152 mm
Charge lève-torche maximale ........................................................4,5 kg

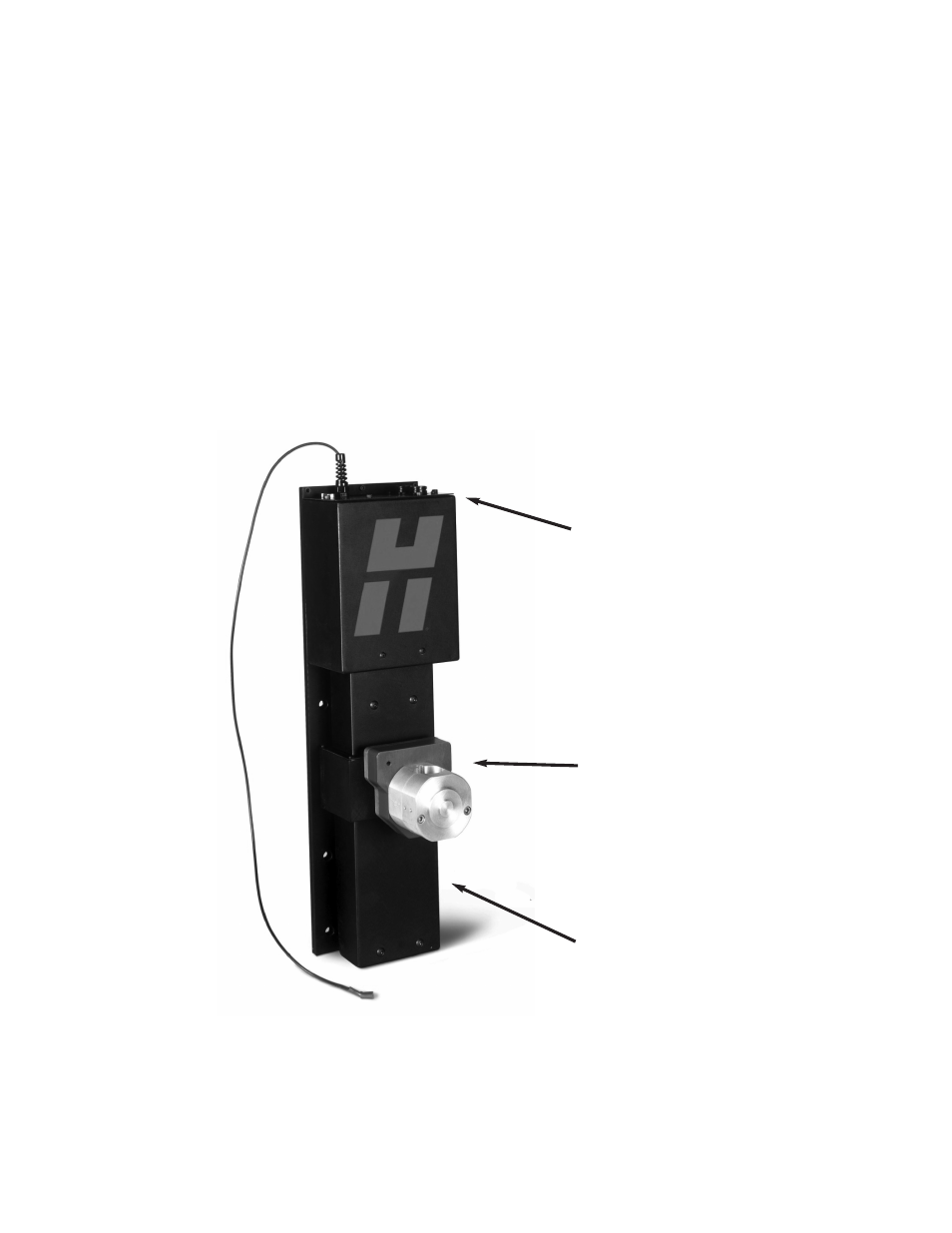

Figure 4 : Lève-torche
Toutes les connexions
de câbles sortent par
le couvercle supérieur
Décrochage
magnétique
de la torche
Tous les composants du lève-
torche, y compris le moteur et
le frein, sont entièrement fermés
