DÉPANNAGE ET TESTS DU SYSTÈME
powermax
45 Manuel de service 5-21
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
Test 6 — Démarrage plasma
Vérifier que la DEL du circuit imprimé de commande reçoit un signal de démarrage valide.
1. Lorsque le système est sous tension (ON), regarder la DEL de démarrage sur le circuit imprimé de commande.
Elle doit s’allumer dès que la torche est activée.
2. Régler l’interrupteur marche/arrêt sur Arrêt (O). Vérifier la résistance entre les contacts 2 et 3 de J10 sur le circuit
imprimé d’alimentation. Lorsque la gâchette est actionnée ou que le signal de démarrage est émis, la résistance doit
être inférieure ou égale à 10 Ω. Lorsque la gâchette est relâchée ou que le signal de démarrage s’arrête, le circuit
doit indiquer une valeur d’environ 3 Ω. Si ce test échoue, vérifier l’interrupteur de démarrage de la torche et les fils
de la torche.
Note : Si la torche ne s’amorce pas à l’issue de ce test, vérifier que J10 est correctement connecté, que les
contacts ne sont pas décalés et que le connecteur n’est pas tourné vers l’arrière.
3. Régler l’interrupteur marche/arrêt sur Marche (I). Mesurer le contact 16 de J7 (ou J8 pour les sources de courant
400 V CE) à la terre (voir Test 2 — Vérification de la tension du circuit imprimé d’alimentation au début de cette
section). La valeur doit indiquer 0 V c.c. pour un circuit ouvert ou 3,2 V c.c. pour un circuit fermé. Si les valeurs sont
incorrectes, remplacer le circuit imprimé d’alimentation.

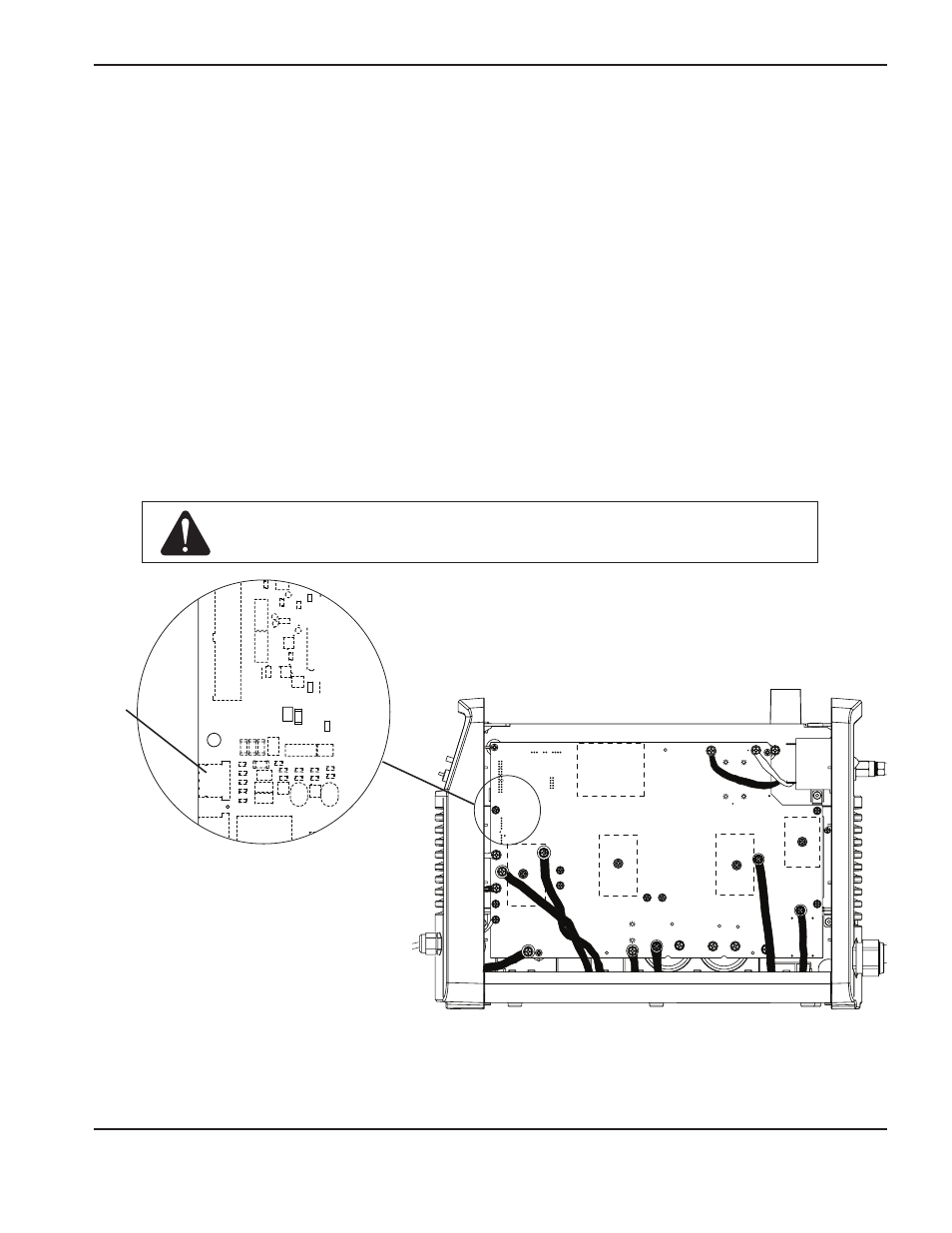

J10
J7 (or J8)
J10
Attention : Pendant le test, enlever les consommables afin d’éviter tout
amorçage accidentel de la torche.
