FONCTIONNEMENT
4-2 powermax
45 Manuel de service
Commandes et voyants
Le Powermax45 est équipé d’un interrupteur ON/OFF (marche/arrêt), d’un bouton de réglage de l’intensité du courant,
d’un régulateur de pression, d’un sélecteur de mode, de 4 voyants DEL et d’une DEL de pression de gaz, décrits
ci-dessous.

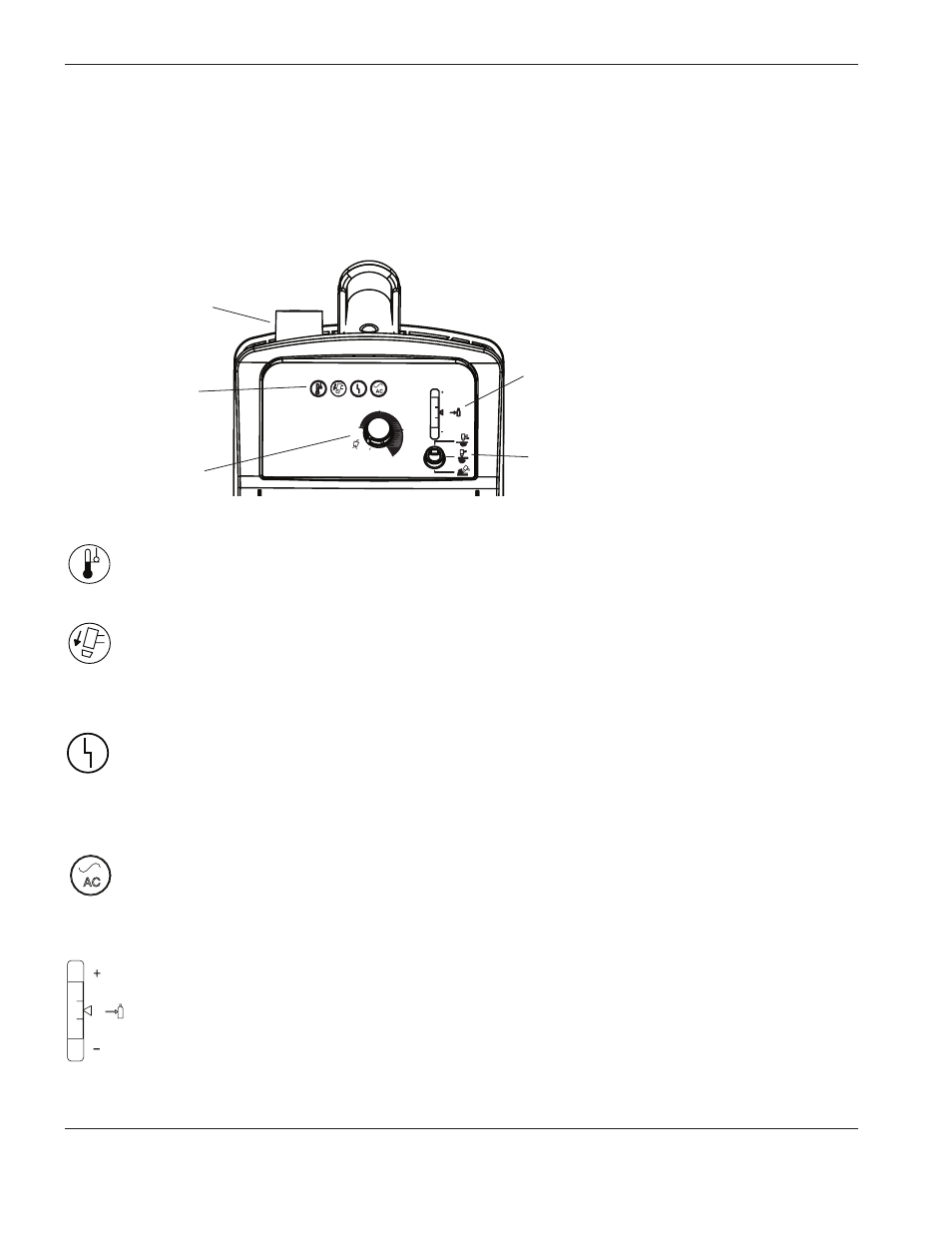

Commandes avant et DEL
40 20
45
AMPS
30
DEL de mise sous tension (vert)
Lorsqu’elle est allumée, cette DEL indique que l’interrupteur d’alimentation a été réglé sur I (ON) (marche)
et que les verrous de sécurité sont satisfaisants.
AC
DEL de température (jaune)
Lorsqu’elle est allumée, cette DEL indique que la température de la source de courant se situe hors de
la plage acceptable.
Régulateur de pression
Voyants DEL
DEL de pression du gaz
et barre de pression
Sélecteur de mode
Bouton de réglage de
l’intensité du courant
DEL de défaillance (jaune)
Lorsqu’elle est allumée, cette DEL indique la présence d’une défaillance dans la source de courant. Certaines
défaillances provoquent le clignotement d’une ou plusieurs DEL. Pour plus de renseignements sur ces
défaillances et sur les méthodes de correction de celles-ci, se reporter à la rubrique Guide de dépannage
à la Section 5.
DEL du détecteur de buse de la torche (jaune)
Lorsqu’elle est allumée, cette DEL indique que les consommables sont desserrés, mal installés ou manquants.
Pour plus de renseignements sur les conditions de défaillances possibles, se reporter à la rubrique Guide
de dépannage à la Section 5. Si cette DEL s’allume, l’alimentation doit être coupée, les consommables
correctement installés et le système doit être mis de nouveau en marche pour réinitialiser la DEL.
DEL de pression de gaz et barre de pression (jaune/vert)
Lorsque le voyant DEL de la barre de pression passe au vert et est centré sur la barre verticale, la pression
du gaz est correctement réglée pour le mode de coupage sélectionné à l’aide du sélecteur de mode. Si
la pression est trop élevée pour le mode sélectionné, le voyant de la barre de pression se situe au-dessus
du point médian. Si elle est trop basse, le voyant se situe en dessous du point médian. Aux points les plus
élevés et les plus bas, le voyant s’allume en jaune.
Si le voyant se situe sur la partie la plus basse de la barre et clignote, alors la pression du gaz est inférieure
à la pression minimale requise.
