DÉPANNAGE ET TESTS DU SYSTÈME
5-16 powermax
45 Manuel de service

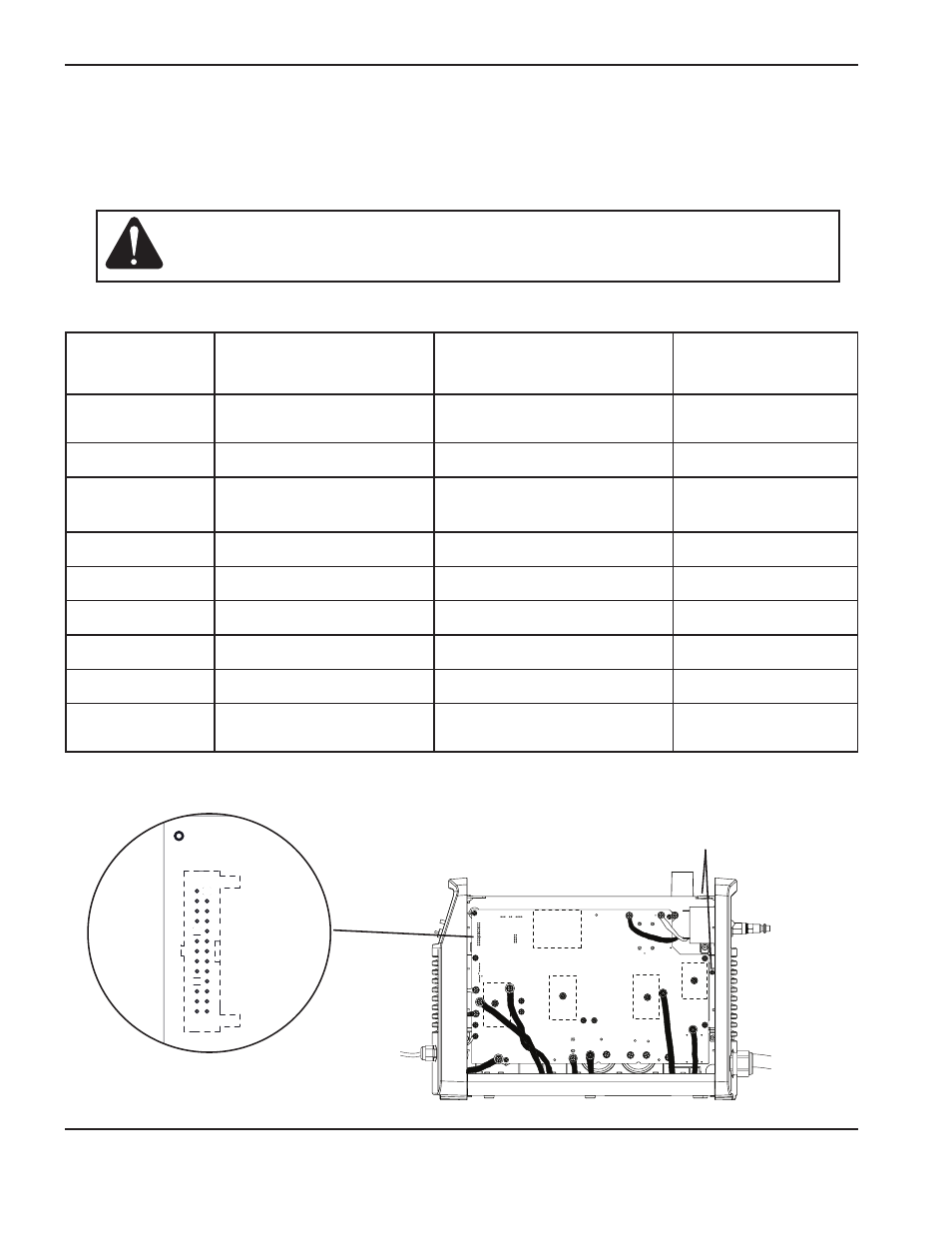

Test 2 — Vérification de la tension du circuit imprimé d’alimentation
Avec le système sous tension, utiliser un appareil de mesure pour vérifier les tensions aux contacts J7 (J8 sur les
sources de courant 400 V CE) indiqués dans le tableau suivant pour vérifier le bon fonctionnement du circuit imprimé
d’alimentation. Si l’une des valeurs est incorrecte, remplacer le circuit imprimé d’alimentation.
Numéro de
broche J7 ou J8
à la terre
Test
Valeur attendue
(200–240 V CSA ou 230 V CE)
Valeur attendue
(400 V CE)
19
VACR (tension alternative
secteur rectifiée)
1,95 V à 230 VACR 2,7 V à 400 VACR
21 VBUS (tension omnibus c.c.) 2,28 V c.c. à 385 VBUS 2,178 V c.c. à 560 VBUS
18
(200–240 et 230 V
uniquement)
IPFC (courant d’entrée) < 0,1 V c.c. Sans objet
20 IFB (courant de sortie) < 0,1 V c.c. < 0,1 V c.c.
22 ITF (courant de transfert) < 0,1 V c.c. < 0,1 V c.c.
25 3,3 V c.c. 3,3 V c.c. ±5 % 3,3 V c.c. ±5 %
24 5 V c.c. 5 V c.c. ±5 % 5 V c.c. ±5 %
12 Broche de détection 24 V 2,2 V c.c. 2,2 V c.c.
16 Signal de démarrage
3,2 V c.c. fermé
0 V c.c. ouvert
3,2 V c.c. fermé
0 V c.c. ouvert
Note : Pour tester les valeurs au contact 16, la torche et la source de courant doivent être positionnées de telle
sorte que vous puissiez actionner et relâcher la gâchette de la torche.
J7 (J8 for 400 V)
1 2
25 26
Mise à la terre au collier de mise
à la terre ou au dissipateur thermique
Attention : Ne pas utiliser -VBUS comme prise de terre, sous peine d’endommager
la source de courant. Utiliser plutôt le collier de mise à la terre sur le
panneau arrière ou le dissipateur thermique, comme indiqué ci-après.
Note : Toutes les valeurs peuvent être comprises dans une tolérance de ±10 %.
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
