DÉPANNAGE ET TESTS DU SYSTÈME
powermax
45 Manuel de service 5-17

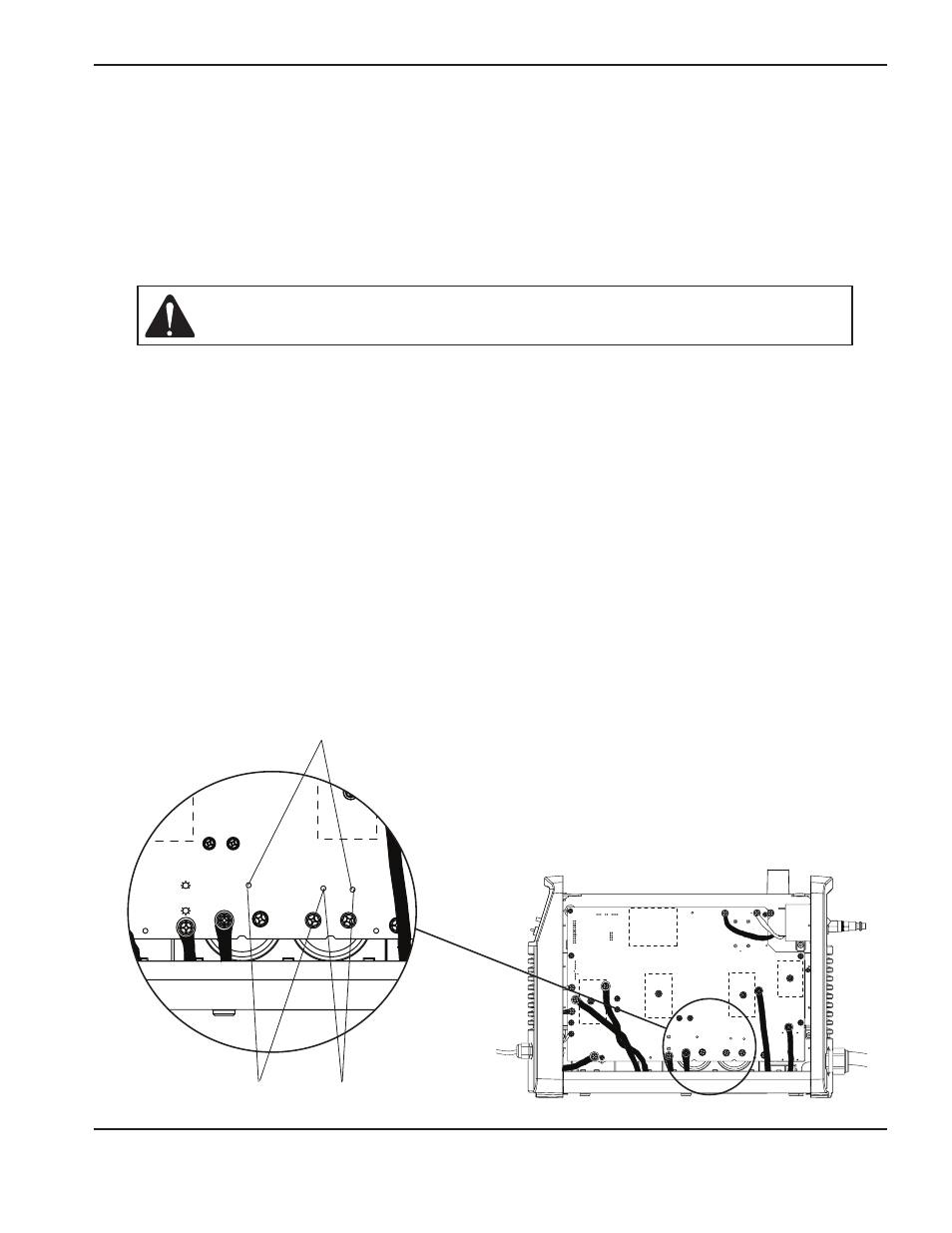

TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
Test 3 — VBUS et équilibre de tension
Tester le circuit imprimé d’alimentation pour vérifier l’équilibre des circuits. Deux procédures sont décrites ci-après.
Suivre la première procédure si vous utilisez une source de courant 200–240 V CSA ou 230 V CE. Suivre la seconde
si vous utilisez une source de courant 400 V CE.
Pour ce test, vous pouvez utiliser les boucles des points de test ou effectuer le test au niveau des vis du condensateur.
Les points de test portent une étiquette au dos du circuit imprimé d’alimentation, de même que les tensions et les
bornes positive et négative du condensateur.
Attention : Pour pouvoir utiliser les points de test, ne pas se servir d’un
multimètre équipé de sondes d’essai. Utiliser les câbles E-Z Hook
et les fixer aux boucles des points de test.
Test pour les sources de courant 200–240 V CSA et 230 V CE
1. Couper l’alimentation électrique (OFF).
2. Positionner les câbles du multimètre pour mesurer la tension de source relevée sur le circuit imprimé d’alimentation
en branchant les câbles de test sur les points de test (TP) 19 et 18. Mettre le système sous tension. Le multimètre
doit indiquer 385 V c.c. Si la valeur obtenue est différente, multiplier la valeur relevée par 0,00601. Comparer cette
valeur à celle obtenue sur le contact 21 au connecteur J7. Les valeurs doivent être identiques.
3. Couper l’alimentation électrique (OFF). Fixer les câbles E-Z Hooks aux points de test 19 et 17. Mettre le système
sous tension une fois le multimètre connecté. Cette valeur doit être de 192,5 V c.c. ou correspondre à la moitié
de la valeur relevée à l’étape 2.
Note : Toutes les valeurs peuvent être comprises dans une tolérance de ±10 %.
4. Couper l’alimentation (OFF) et déplacer les câbles E-Z Hooks sur les points de test 18 et 17. Mettre le système
sous tension une fois le multimètre connecté. Cette valeur doit être de 192,5 V c.c. ou correspondre à la moitié
de la valeur relevée à l’étape 2.
5. Les valeurs obtenues aux étapes 3 et 4 doivent être approximativement égales. En cas de variation supérieure
à 30 V, remplacer le circuit imprimé d’alimentation.
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC
192 VDC
Étape 3
Étape 4 Étape 2
