REMPLACEMENT DES COMPOSANTS
powermax
45 Manuel de service 6-15
26. En prenant garde de ne pas pincer les fils, replacer la barrière Mylar et faire coulisser le couvercle sur la source de
courant pour le remettre en place. Positionner la poignée sur les orifices de la partie supérieure du couvercle, puis
utiliser les 2 vis pour fixer le couvercle.
27. Reconnecter l’alimentation électrique et l’alimentation en gaz
Remplacement du circuit imprimé d’alimentation (400 V CE)
Avant de commencer cette procédure, vérifier que le circuit imprimé d’alimentation est bien adapté à votre système.
Le circuit imprimé d’alimentation 400 V CE porte le numéro de référence 228260. Ce circuit imprimé d’alimentation
présente une petite rainure située juste sous le trou de la vis d’assemblage du dissipateur thermique et une seule diode
de pont d’entrée.
1. Couper l’alimentation (OFF), débrancher le cordon d’alimentation et débrancher l’alimentation en gaz.
2. Enlever les deux vis de la poignée en haut de la source de courant. Déposer la poignée puis soulever le capot
de la source de courant. Enlever la barrière Mylar qui protège le circuit imprimé d’alimentation.

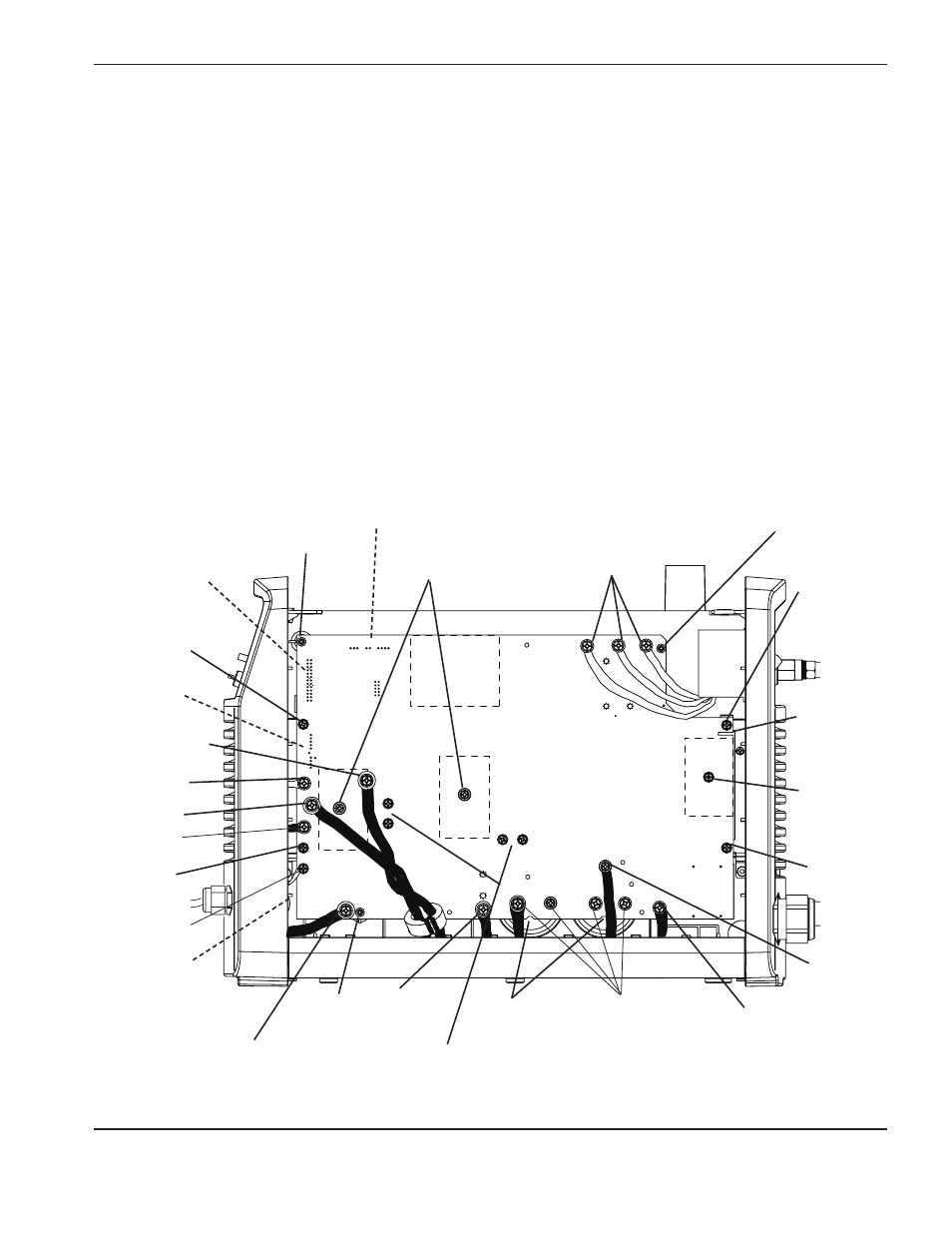

3. Débrancher le câble plat à J8 sur le côté dissipateur thermique du circuit imprimé d’alimentation (voir les illustrations
sur cette page pour repérer l’emplacement du câble plat et des composants indiqués ci-après).
4. Retirer les connecteurs à J10, J12 et J22 sur le côté dissipateur thermique du circuit imprimé d’alimentation.
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
Câble plat (J8)
J10 et J12
J13
J14
J15
Vis d’assemblage
du dissipateur
thermique
Vis d’assemblage
du dissipateur
thermique
J16
J18
J19
J20
Connecteur du câble
de retour (J21)
Vis de
fixation
Vis (4) du condensateur
Vis (4) de la résistance
J17
J4, J5 et J6
Vis de fixation
Vis de fixation
Vis (2) de fixation du transistor
bipolaire à grille isolée (IGBT)
Fils de l’interrupteur
marche/arrêt
Vis d’assemblage
du dissipateur
thermique
Vis d’assemblage
du dissipateur
thermique
J22
Le nouveau
circuit comprend
une rainure à ce
niveau.
J2 J1
Vis de la diode
du pont d’entrée
Échappements
de décompression
NOUVEAU circuit imprimé d’alimentation 400 V (Numéro de référence 141008)
