PIÈCES
7-10 powermax
45 Manuel de service
Pièces importantes pour la sécurité
Les pièces d’origine Hypertherm constituent les pièces recommandées par le fabricant pour votre système Hypertherm.
Tout dommage causé par l’utilisation de pièces autres que des pièces d’origine Hypertherm ne sera pas couvert par la
garantie Hypertherm. En outre, les composants ci-dessous sont importants pour la sécurité et doivent être remplacés
uniquement par des pièces Hypertherm afin de préserver la garantie ainsi que toutes les certifications du système,
notamment les certifications CE, CSA, GOST et CCC.

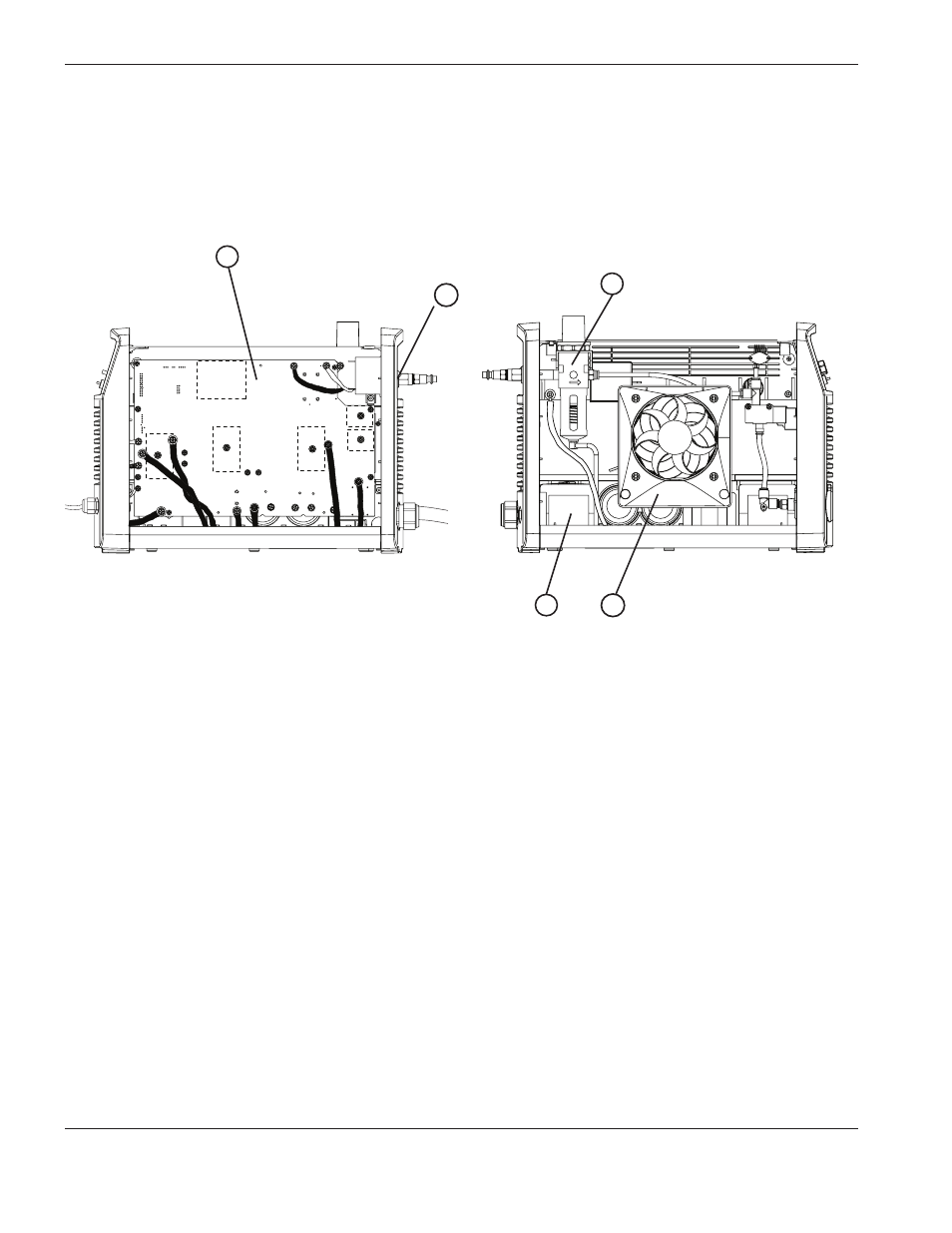

Numéro de
Article référence Description
1 228261 Kit : Circuit imprimé d’alimentation (200–240 V CSA) et sous-composants
228260 Kit : Circuit imprimé d’alimentation (400 V CE) et sous-composants
228259 Kit : Circuit imprimé d’alimentation (230 V CE) et sous-composants
2 228265 Kit : Ensemble magnétique, 200–240 V CSA
228273 Kit : Ensemble magnétique, 230 V CE
228263 Kit : Ensemble magnétique, 400V CE
3 228287 Kit : Filtre/régulateur
4 228286 Kit : Ventilateur
5 228266 Kit : Interrupteur d’alimentation, 200–240 V CSA et 230 V CE
228288 Kit : Interrupteur d’alimentation, 400 V CE
228278 Kit : Cordon d’alimentation, 200–240 V CSA (non illustré)
228277 Kit : Cordon d’alimentation, 230 V CE (non illustré)
228276 Kit : Cordon d’alimentation, 400 V CE (non illustré)
1
2
3
4
5
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
