REMPLACEMENT DES COMPOSANTS
powermax
45 Manuel de service 6-9
10. Brancher le connecteur des fils rouges et noirs à gauche du ventilateur sur les positions J4 (200–240 V CSA et
230 V CE) ou J5 (400 V CE) du circuit imprimé d’alimentation.
11. En prenant garde de ne pas pincer les fils, replacer la barrière Mylar et faire coulisser le couvercle sur la source de
courant pour le remettre en place. Positionner la poignée sur les orifices de la partie supérieure du couvercle, puis
utiliser les 2 vis pour fixer le couvercle.
12. Reconnecter l’alimentation électrique et l’alimentation en gaz.
Remplacement de la cartouche filtrante à gaz
1. Couper l’alimentation (OFF), débrancher le cordon d’alimentation et débrancher l’alimentation en gaz.
2. Retirer le couvercle de la source de courant.
3. Retirer le tuyau d’évacuation du drain situé sur la partie inférieure de la base de la source de courant.
4. Compresser le collier du raccord du tuyau sur le tuyau d’alimentation en gaz et retirer le tuyau de gaz du raccord.
5. Dévisser l’écrou servant à fixer le filtre au support. Incliner le bas du filtre de manière à l’éloigner de la source
de courant.
6. Dévisser le drain situé au bas du filtre (vous pouvez retirer le tuyau pour faciliter cette procédure).
7. Dévisser et déposer la cuve de filtre du corps.

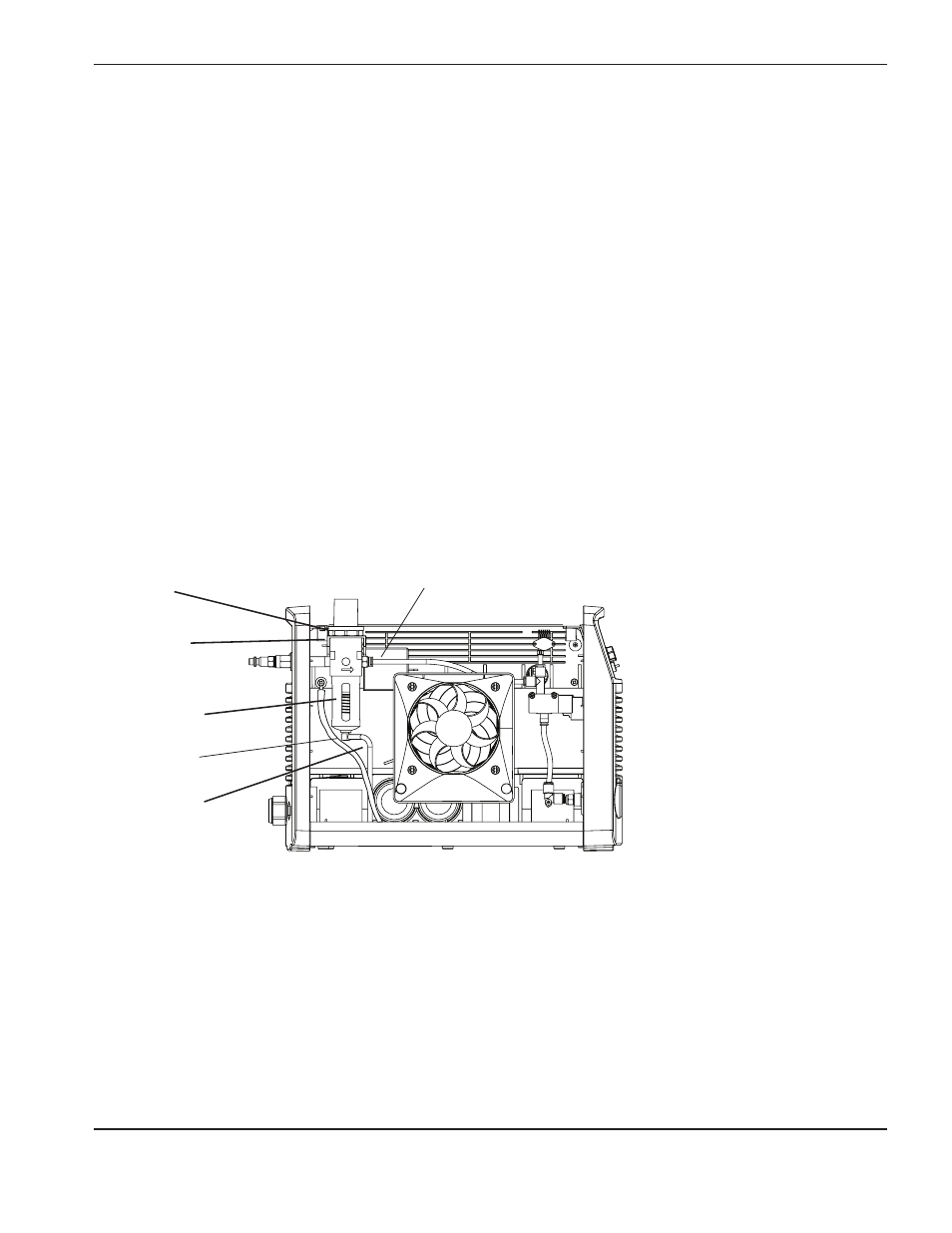

Écrou
Support
Cuve de filtre
Tuyau de vidange
Tuyau d’alimentation en gaz
8. Retirer le tube filtrant en verre en le tordant et en le tirant délicatement jusqu’à ce qu’il se dégage.
9. Dévisser la cartouche du corps de filtre en prenant soin d’éviter tout mouvement de rotation.
10. Visser la nouvelle cartouche sur le corps du filtre.
11. Placer le tube filtrant en verre à l’intérieur de la cuve de filtre et visser le drain sur la partie inférieure de cette
dernière. Refixer le tube si vous l’avez retiré précédemment.
12. Refixer la cuve de filtre au corps du filtre en prenant soin d’orienter le drain et le tuyau d’évacuation vers le bord
avant du ventilateur.
Drain
