REMPLACEMENT DES COMPOSANTS
powermax
45 Manuel de service 6-5

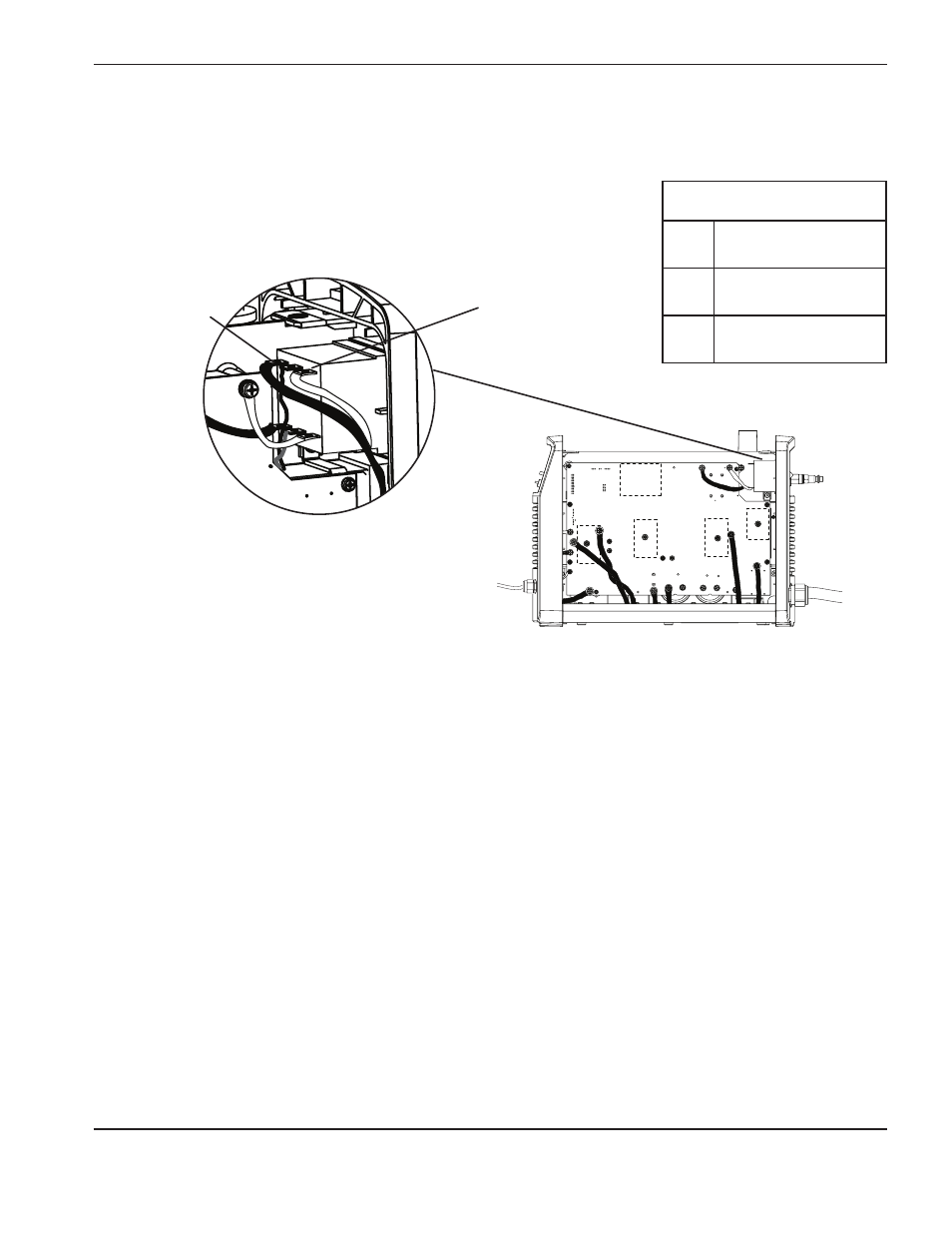

L
Fil noir (CSA)
Fil marron (CE)
N
Fil blanc (CSA)
Fil bleu (CE)
4. Déposer la vis utilisée pour maintenir le connecteur du fil blanc ou bleu de l’interrupteur marche/arrêt.
5. Retirer le fil noir ou marron en procédant de la même manière.
6. Déposer la vis utilisée pour fixer le fil vert sur le dissipateur thermique.
7. Sur l’extérieur de la source de courant, desserrer l’écrou de rétention du serre-câble d’alimentation de sorte que les
fils puissent se déplacer librement. Pour remplacer le serre-câble, utiliser une clé ajustable pour dévisser également
l’écrou à l’intérieur de la source de courant.
8. Faire passer les fils dans le serre-câble ou dans le trou sur le panneau arrière pour déposer le vieux cordon
d’alimentation.
9. Si vous utilisez un nouveau serre-câble, le faire glisser sur le nouveau cordon d’alimentation et faire passer les fils
du nouveau cordon d’alimentation dans le trou du panneau arrière. Si l’ancien serre-câble est toujours en place,
faire passer les fils dans le serre-câble.
10. Faire glisser l’écrou du serre-câble sur les fils et le visser sur le serre-câble en procédant de l’intérieur du panneau
d’extrémité.
11. Visser le connecteur du fil noir ou marron sur le contact en haut à gauche de l’interrupteur au couple de
23,04 kg cm.
12. Visser le connecteur du fil blanc ou bleu sur le contact en haut à droite de l’interrupteur au couple de 23,04 kg cm.
13. Serrer le fil de terre vert ou vert/jaune sur le dissipateur thermique à un couple de 17,28 kg cm.
14. Placer les fils dans l’enchâssure sur le côté du panneau d’extrémité et à l’écart du circuit imprimé d’alimentation.
Une fois les fils en place, serrer l’écrou de retenue du serre-câble.
Monophasé
T
Noir (CSA)
Marron (CE)
N
Blanc (CSA)
Bleu (CE)
PE
Vert (CSA)
Vert/jaune (CE)
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
