CONFIGURATION DE LA TORCHE
powermax
45 Manuel de service
3-29
14. Remettre en place la barrière Mylar à l'avant du panneau d'alimentation. Remettre en place le panneau arrière
et le fixer à l'aide de la vis. Remettre le couvercle en place.
15. Brancher l'autre extrémité du câble à l'équipement selon les instructions du fabricant.
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
J21 (câble de retour)
J19 ou J18
(fil blanc)

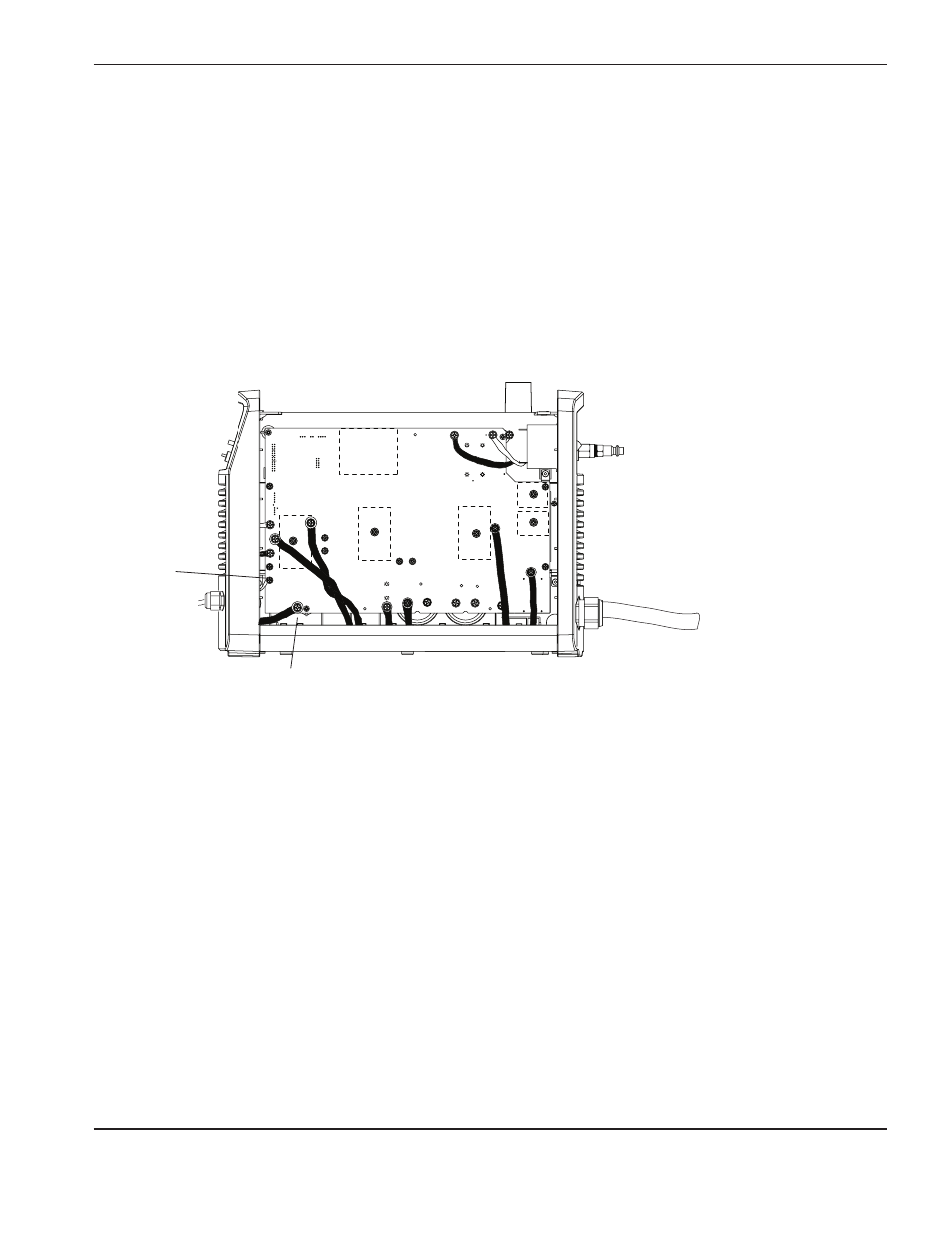

10. Acheminer les fils le long de la base et les faire passer derrière les câbles reliés au circuit imprimé d'alimentation.
11. Retirer la vis du connecteur de câble de retour en J21 et la vis du connecteur de fil blanc en J19 (J18 pour les
sources de courant CE de 400 V).
12. Brancher le fil 1 au J19 (J18 pour les sources de courant CE de 400 V), en plaçant le connecteur à anneau
du fil 1 le plus près du circuit d'alimentation et le connecteur du fil blanc le plus près de la tête de vis. Retourner
le connecteur à anneau du fil 1 de sorte que la courbure de la base du connecteur laisse un léger espace entre
le fil et le panneau. Serrer la vis à un couple de 23,1 kg cm.
13. Connecter le fil 2 au connecteur J21. Cette fois, rapprocher le connecteur du câble de retour du panneau
d'alimentation et placer le connecteur à anneau du fil 2 le plus près de la tête de vis. Serrer la vis à un couple
de 23,1 kg cm.
