ANNEXE – COLLECTEUR D’AÉRATION
Systèmes de plasma HYPERTHERM
12/1/98
50 mm dia.
Introduction
Lorsque l’on coupe de l’aluminium avec un système plasma, de l’hydrogène libre peut être produit. La haute
température du plasma provoque une dissociation de l’hydrogène et de l’oxygène de l’eau de la table à eau.
L’aluminium chaud présente une forte affinité pour l’oxygène et se combine donc à ce dernier, laissant l’hydrogène
libre.
Une façon d’empêcher l’accumulation d’hydrogène libre est d’installer un collecteur d’aération au fond de la table à
eau, afin de réoxygéner l’eau.
Fabrication d'un collecteur d'aeration
1. Fabriquer le collecteur avec un tuyau de PVC de 50 mm de diamètre.
2. À ce manifold, attacher des tuyaux de distribution de 25 mm de diamètre, espacés d’environ 150 mm.
3. Percer des trous de 3 mm dans les tuyaux de distribution, en laissant 150 mm entre chacun.
4. Boucher les extrémités des tuyaux de distribution et installer ces tuyaux de façon à couvrir la totalité de
la zone de coupe.
5. Brancher le manifold sur la source d’air comprimé de l’atelier. Utiliser un régulateur de pression pour produire
un flux constant de bulles.

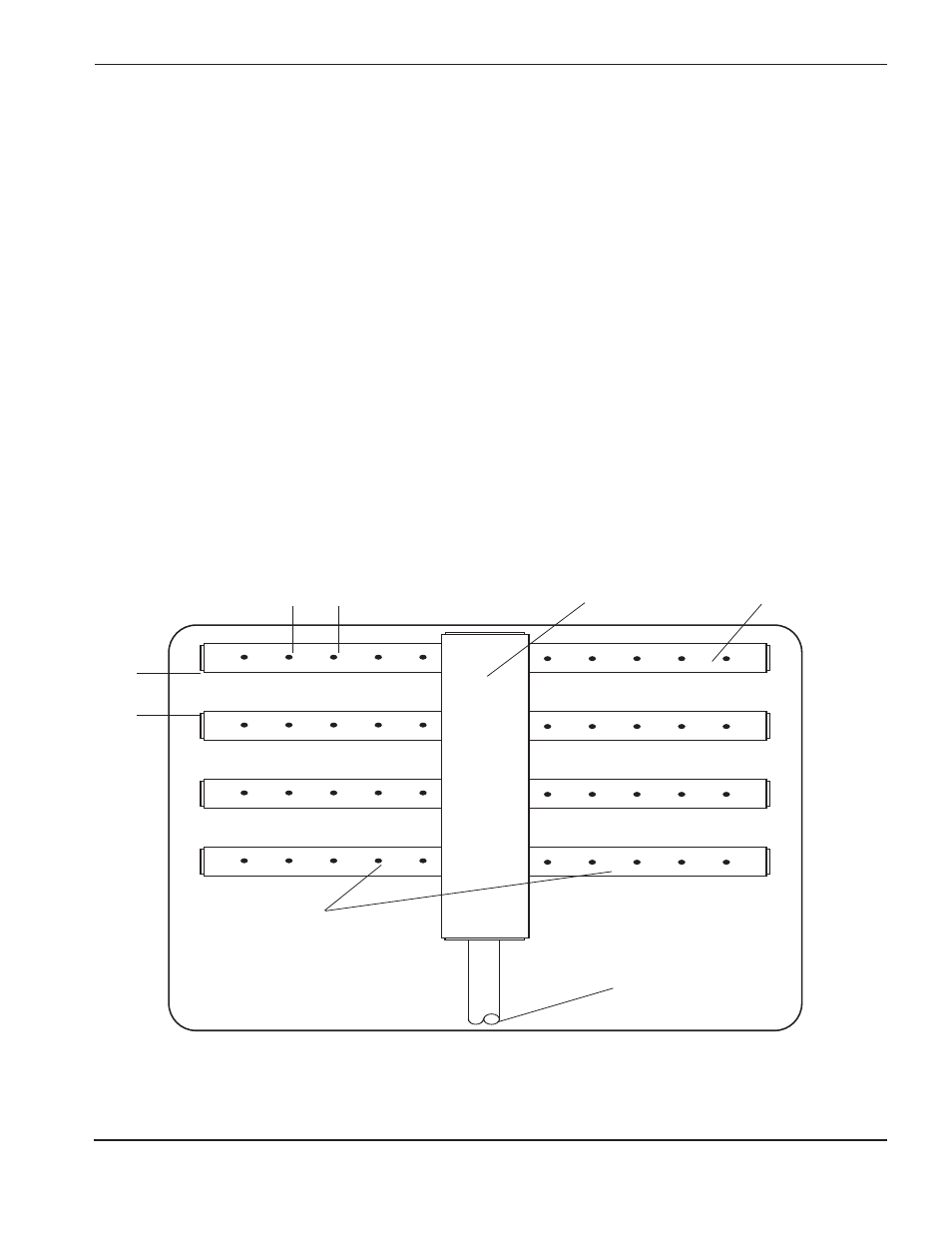

Collecteur d’aération pour le découpage de l’aluminium par un arc au plasma
150 mm
Tuyaux de
distribution
Entrée de l’air
provenant du
régulateur
25 mm dia.
150 mm
‹
––
›
