FONCTIONNEMENT
4/7/97
MAX200 (torche manuelle) Manuel de l’opérateur 2-7
9. Replacer l’électrode et la serrer avec la clé. Ne pas trop la serrer.
10. Placer le diffuseur, le joint torique inférieur face à l’intérieur de la torche. Il ne s’ajuste pas bien si on le place à
l’envers. L’enfoncer.
11. Placer la buse et la serrer avec la clé. Ne pas trop la serrer.
12. Replacer la buse de protection. S’assurer qu’elle est bien serrée. Si elle est desserrée, cela peut nuire à
l’écoulement du gaz de protection.

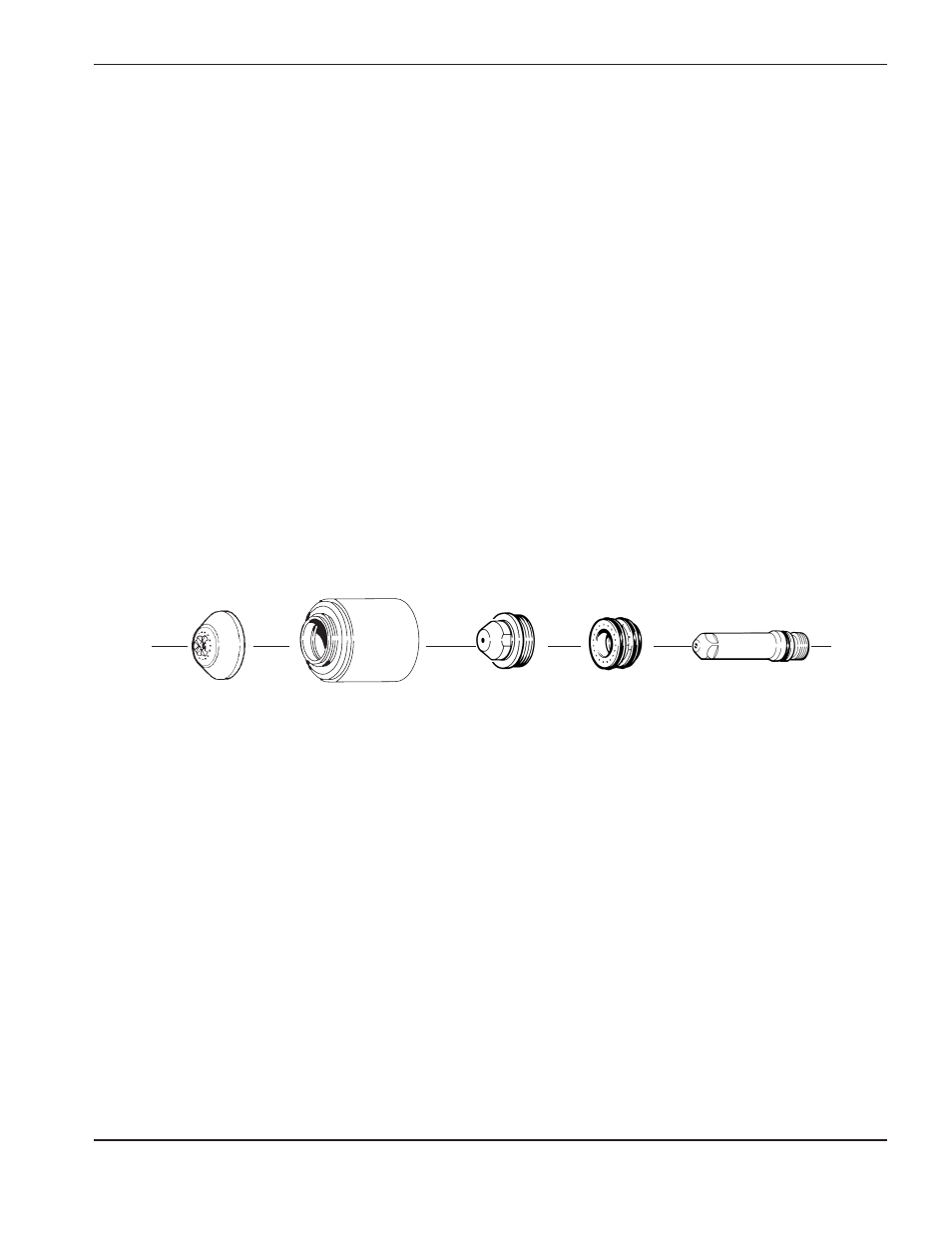

Figure 2-2 Remplacement des pièces consommables
Protecteur Buse de protection Buse Diffuseur Électrode
