ANNEXE A
4/7/97
a-4
MAX200
(torche manuelle) Manuel de l’opérateur
2. Dévisser les quatre vis du boîtier du filtre et enlever le boîtier pour avoir accès aux connexions de tension
d’entrée à TB1 (voir la fig. a-2).

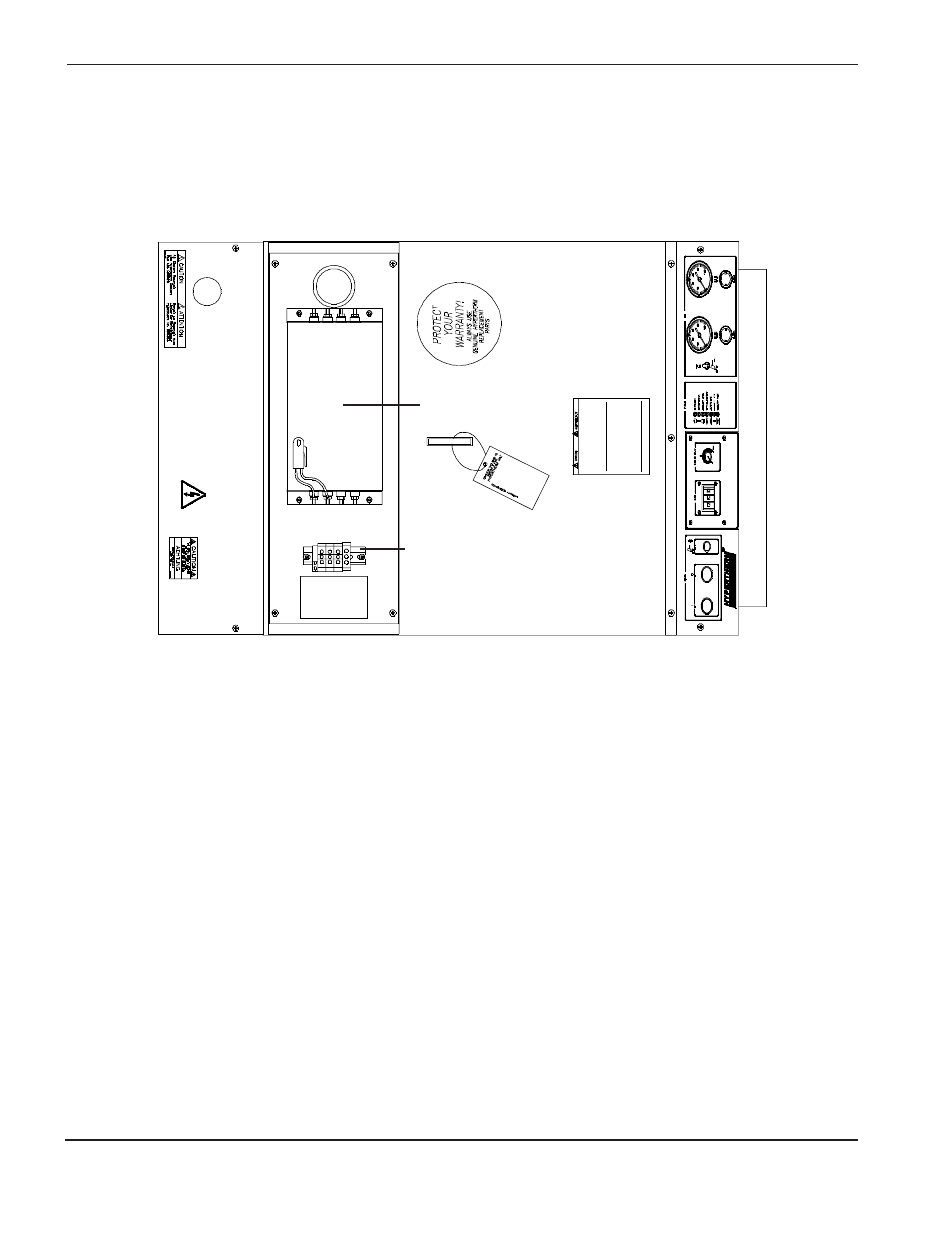

Figure a-2
Source de courant MAX200, boîtier du filtre EMI enlevé – Vue de dessus
3. Faire passer le câble d’alimentation dans le serre-câble (voir la fig. a-1).
4. Connecter les fils L1, L2 et L3 respectivement aux bornes U, V et W de TB1 (voir la fig. a-3).
5. Connecter le fil de terre à la borne PE en TB1 (voir la fig. a-3).
TB1
Filtre
