FONCTIONNEMENT
4/7/97
MAX200 (torche manuelle) Manuel de l’opérateur 2-11

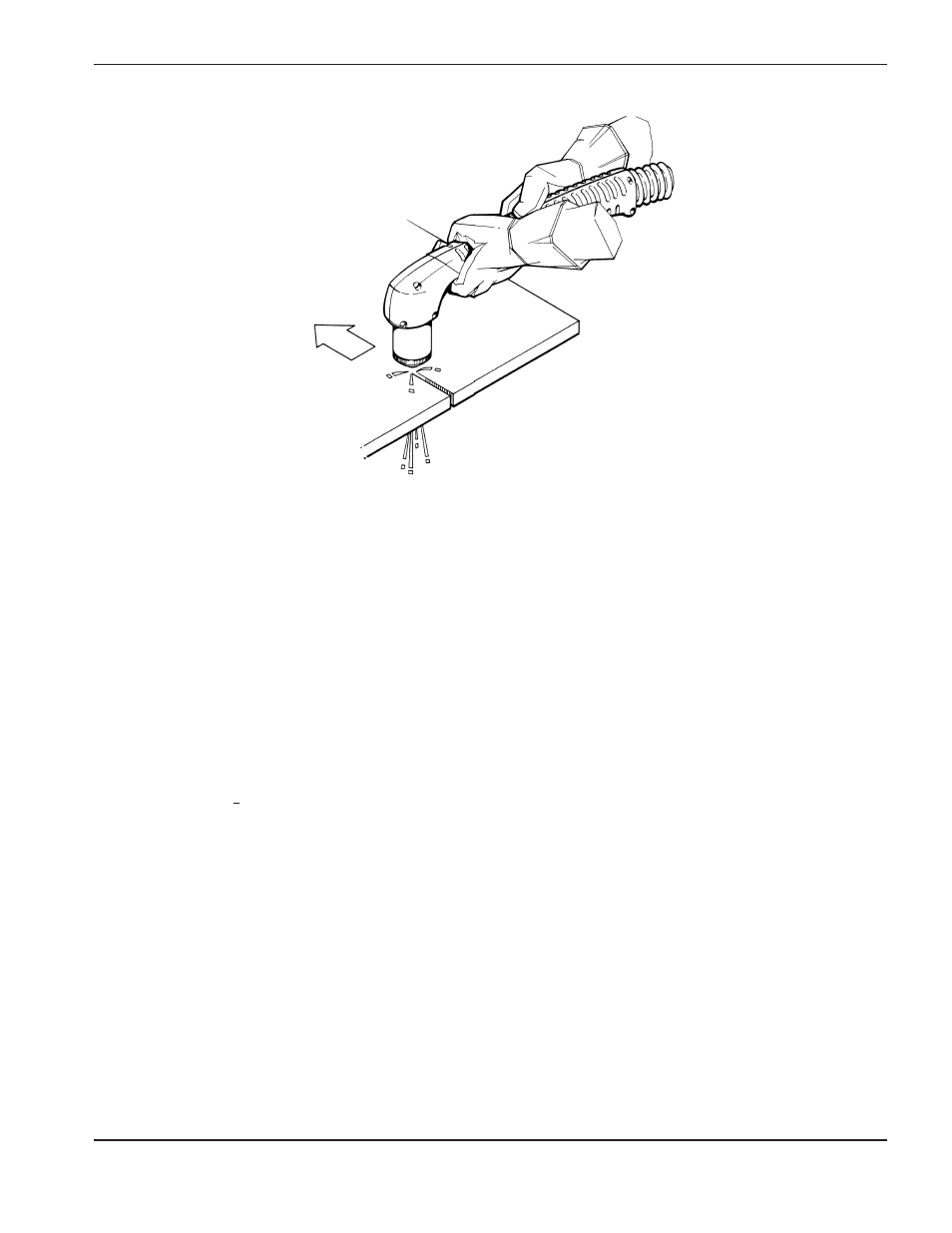

Figure 2-6 Progression en tirant
Gougeage
Le système MAX200 permet de gouger les aciers doux, les aciers inoxydables et l’aluminium quand on utilise la
torche de gougeage PAC200E avec pièces consommables de gougeage. Suivre les directives ci-après pour
effectuer le gougeage.
1. Quand on gouge, il est absolument nécessaire de porter une protection complète : un masque à serre-tête avec
verre au moins N o 12, des gants et une veste de soudeur. L’arc est entièrement à découvert et provoque des
brflures graves si l’on ne se protège pas la peau. Hypertherm offre un écran thermique pour protéger les mains
de l’opérateur.
2. Placer la buse de gougeage de la même façon qu’une buse de coupage standard. Voir Remplacement des
pièces consommables.
3. Régler la pression du gaz plasma et du gaz de protection conformément aux tableaux de gougeage, pages 2-39
à 2-42. Il est à noter que les pressions utilisées pour le gougeage sont inférieures à celles du coupage.
4. Incliner la torche à environ 40° par rapport à la surface à gouger et la déplacer dans la goujure (voir la fig. 2-7).
Adopter la technique de gougeage rectiligne (90°) ou latéral (45°) (voir les figs. 2-8 et 2-9). Il peut être
nécessaire de procéder par passes multiples ou par passes larges pour gouger des pièces plus larges et plus
épaisses (la fig. 2-8 donne des exemples de gougeage rectiligne et la fig. 2-9 des exemples de gougeage
latéral).
