FONCTIONNEMENT
4/7/97
2-8 MAX200 (torche manuelle) Manuel de l’opérateur
Renseignements utiles (suite)
Remplacement du tube d’eau
Un tube d’eau défectueux ou mal installé peut entraîner les problèmes suivants :
• Durée de vie courte de l’électrode – le tube d’eau n’est pas bien serré.
• Le verrouillage du débistat arrête le système – l’écoulement d’eau est limité du fait que le tube d’eau est
desserré.
• Ronflement ou crépitement provenant de la torche – le tube d’eau est tordu ou desserré.
• L’électrode ne se visse pas dans la torche – un tube d’eau de gougeage est monté dans une torche de
coupage.
Si l’on entrevoit un problème df au tube d’eau, il peut être nécessaire de le remplacer.
1. Débrancher la source de courant de l’alimentation électrique.
2. Enlever toutes les pièces consommables de la torche (voir Remplacement des pièces consommables).
3. Vérifier que le bon tube d’eau est en place, soit le tube d’eau de coupage (020963) ou le tube d’eau de
gougeage (020913). Le numéro de référence est gravé au laser sur le tube d’eau.
4. Vérifier si le tube d’eau est abîmé ou tordu.
5. Enlever et remplacer le tube d’eau s’il est en mauvais état en utilisant la clé à tube d’eau (voir la fig. 2-3). Ne
pas trop serrer le tube d’eau en le replaçant. Ne le serrer qu’à 35 cmkg.

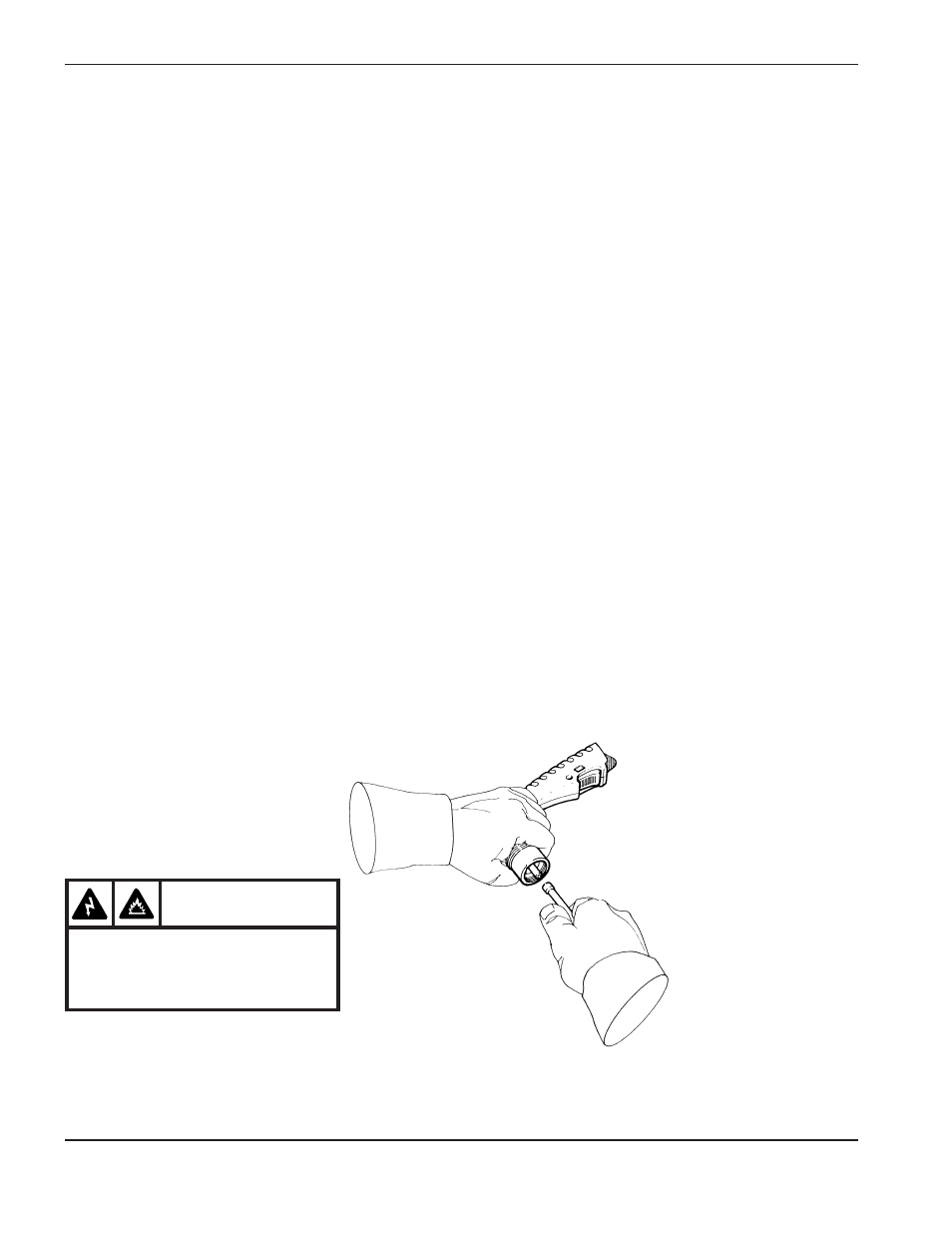

Figure 2-3 Remplacement du tube d’eau
AVERTISSEMENT
Toujours débrancher la source de
courant avant d’inspecter ou de
remplacer les pièces de la torche.
