FONCTIONNEMENT
4/7/97
MAX200 (torche manuelle) Manuel de l’opérateur 2-3
Indicateurs d’état avant le démarrage
Quand on met l’appareil sous tension depuis le sectionneur et avant d’appuyer sur le bouton POWER ON (I), la
DEL COOLANT FLOW s’allume. Après avoir appuyé sur le bouton POWER ON, cette DEL s’éteint si le système
est dans un bon état de fonctionnement. D’autres anomalies peuvent être indiquées quand on commande
l’alimentation secteur. Corriger ces anomalies avant d’appuyer sur le bouton POWER ON (I).
Commandes des gaz
• Sélecteur TEST/RUN
Permet de régler l’écoulement de gaz dynamique.
• Manomètre et robinet à pointeau du gaz plasma (PLASMA)
Permet d’afficher et de régler la pression du gaz plasma.
• Manomètre et robinet à pointeau du gaz de protection (SHIELD)
Permet d’afficher et de régler la pression du gaz de protection.

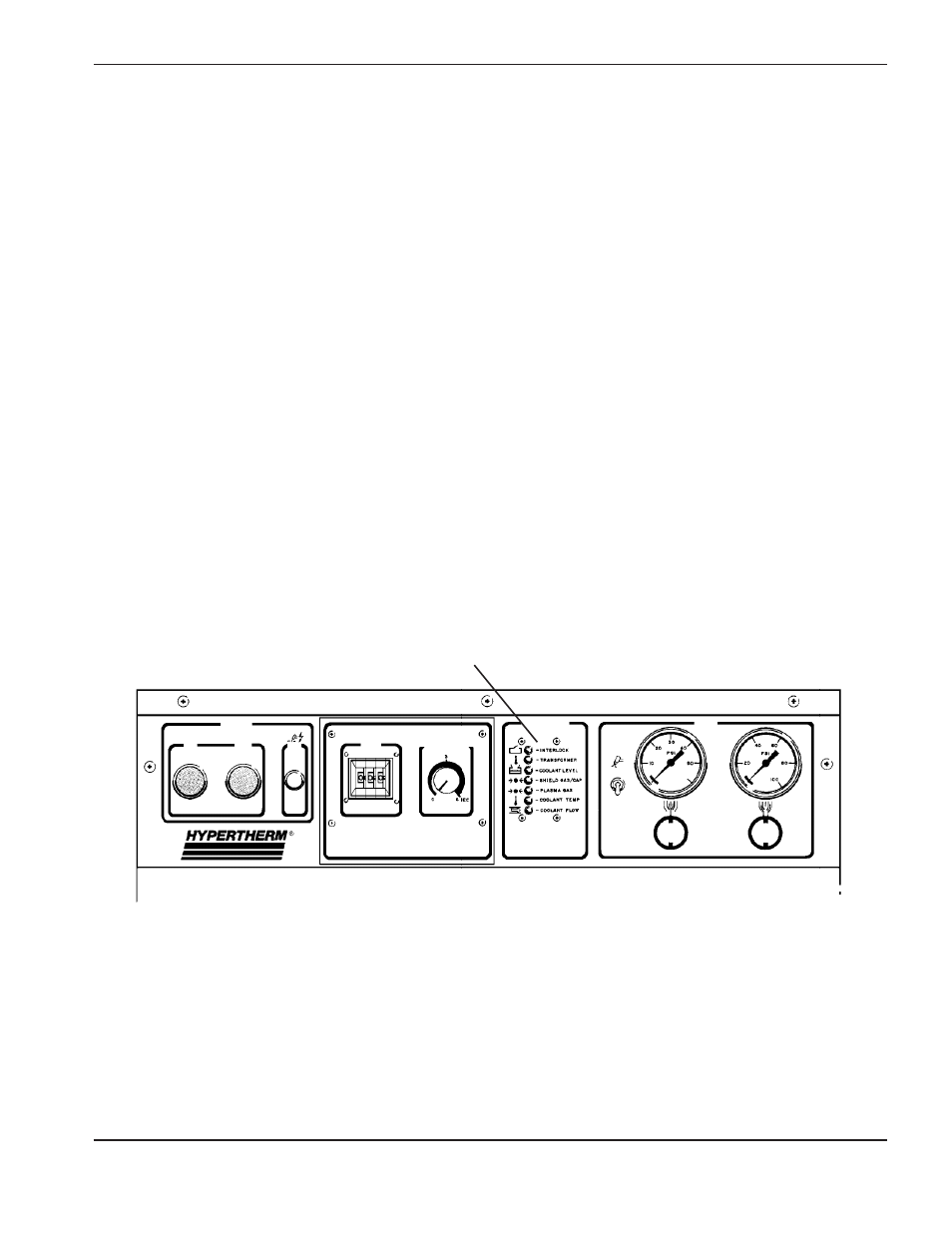

Figure 2-1 Commandes du panneau avant
– VERROUILLAGE
– TRANSFORMATEUR
– NIVEAU DU LIQUIDE DE REFROIDISSEMENT
– GAZ/BUSE DE PROTECTION
– GAZ PLASMA
– TEMPÉRATURE DU LIQUIDE DE REFROIDISSEMENT
– DÉBIT DU LIQUIDE DE REFROIDISSEMENT
I
ON
0
OFF
POWER
DC ON
AMPS
STATUS
RUN
TEST
GAS
PLASMA SHIELD
MACHINE DELAY
