ANNEXE A
4/7/97
MAX200 (torche manuelle) Manuel de l’opérateur a-3
Généralités
Cette annexe permettra à un électricien qualifié de poser le câble d’alimentation du filtre EMI sur les sources de
courant 400 V CE 073200 (sans dispositif de réglage en hauteur de la torche) et 073213 (avec dispositif de réglage
en hauteur de la torche) pour les systèmes à torche manuelle.
Câble d’alimentation
Le câble d’alimentation est fourni par le client. Les spécifications finales et la pose du cordon d’alimentation
doivent être effectuées par un électricien agréé, conformément aux codes nationaux ou locaux applicables. Voir
également Alimentation principale à la page a-2 qui donne d’autres recommandations sur le blindage du câble
d’alimentation.
Connexion du câble d’alimentation
Connecter d’abord une extrémité du câble d’alimentation au filtre EMI, puis connecter l’autre extrémité au
sectionneur.
Alimentation
1. Repérer le filtre EMI sur la partie supérieure arrière de la source de courant (voir la fig. a-1).

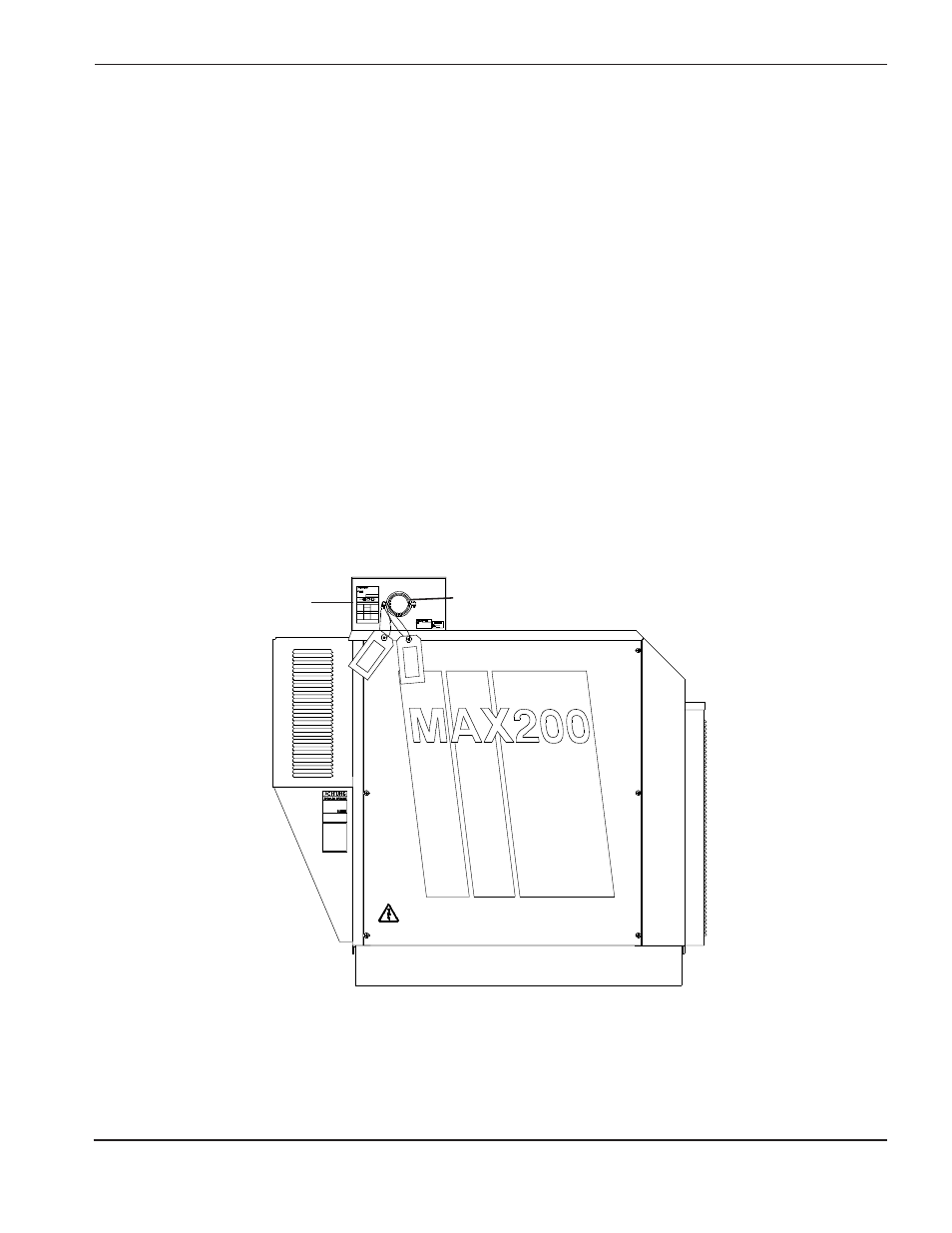

Figure a-1 Source de courant MAX200 avec filtre EMI – Vue latérale
Filtre EMI
Serre-câble
