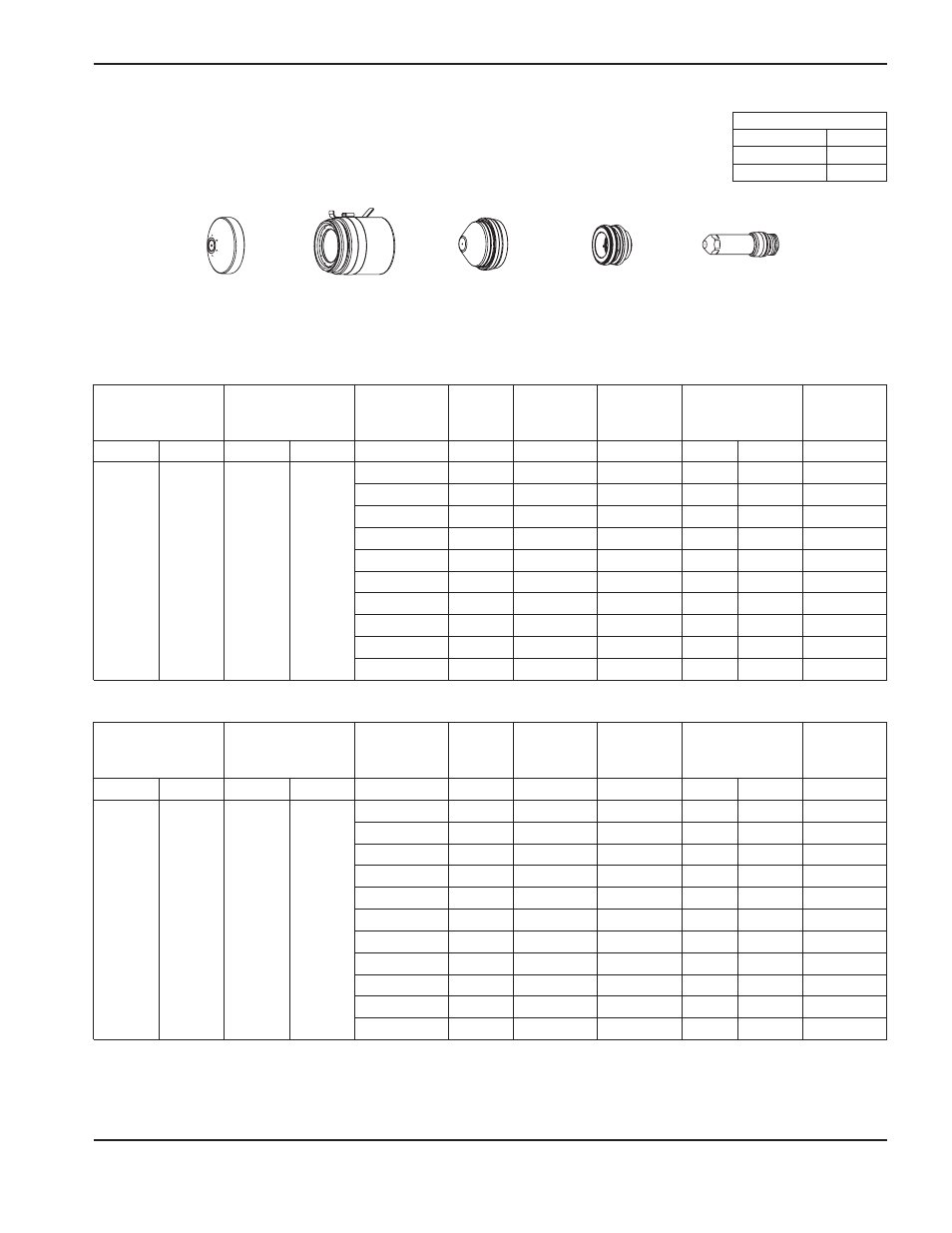

Hypertherm HSD130 Remote High Frequency Console - Manuel (Page 94)

Débits – lpm/scfh
N
2
Débit préliminaire 74 / 157
Débit de coupe 91 / 192
FONCTIONNEMENT
HySpeed HSD130 RHF Manuel d’instructions 4-15
Acier inoxydable
N
2
Plasma / N
2
Protection
45 A Coupage
220532 220525 220529 220528 220534
220533 (pas de languette IHS)
Système Métrique
Système Anglais
Choisir
les gaz
Régler
sur prégaz
Épaisseur
du matériau
Tension
de l'arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard de
perçage
Plasma Protection Plasma Protection po. V po. ppm po. facteur % sec.
N
2
N
2
73 25
0.018 106 0.060 280 0.120 200 0.0
0.024 106 0.060 270 0.120 200 0.0
0.030 107 0.060 260 0.120 200 0.0
0.036 107 0.060 240 0.120 200 0.1
0.048 109 0.070 210 0.140 200 0.1
0.060 112 0.070 180 0.140 200 0.2
0.075 114 0.070 160 0.140 200 0.2
0.105 118 0.080 120 0.160 200 0.2
0.135 119 0.080 75 0.160 200 0.3
3/16 121 0.090 60 0.180 200 0.4
1/4 126 0.100 40 0.200 200 0.5
Choisir
les gaz
Régler
sur prégaz
Épaisseur
du matériau
Tension
de l'arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard de
perçage
Plasma Protection Plasma Protection mm V mm mm/m mm facteur % sec.
N
2
N
2
73 25
0,5 106 1,5 7 000 3,0 200 0,0
0,8 107 1,5 6 500 3,0 200 0,0
1,0 107 1,5 5 850 3,0 200 0,1
1,2 109 1,8 5 350 3,6 200 0,1
1,5 112 1,8 4 600 3,6 200 0,2
2,0 114 1,8 3 950 3,6 200 0,2
2,5 118 2,0 3 300 4,0 200 0,2
3,0 119 2,0 2 450 4,0 200 0,3
4,0 121 2,3 1 700 4,6 200 0,4
6,0 126 2,5 1 125 5,0 200 0,5
