INSTALLATION
HySpeed HSD130 RHF Manuel d’instructions 3-17

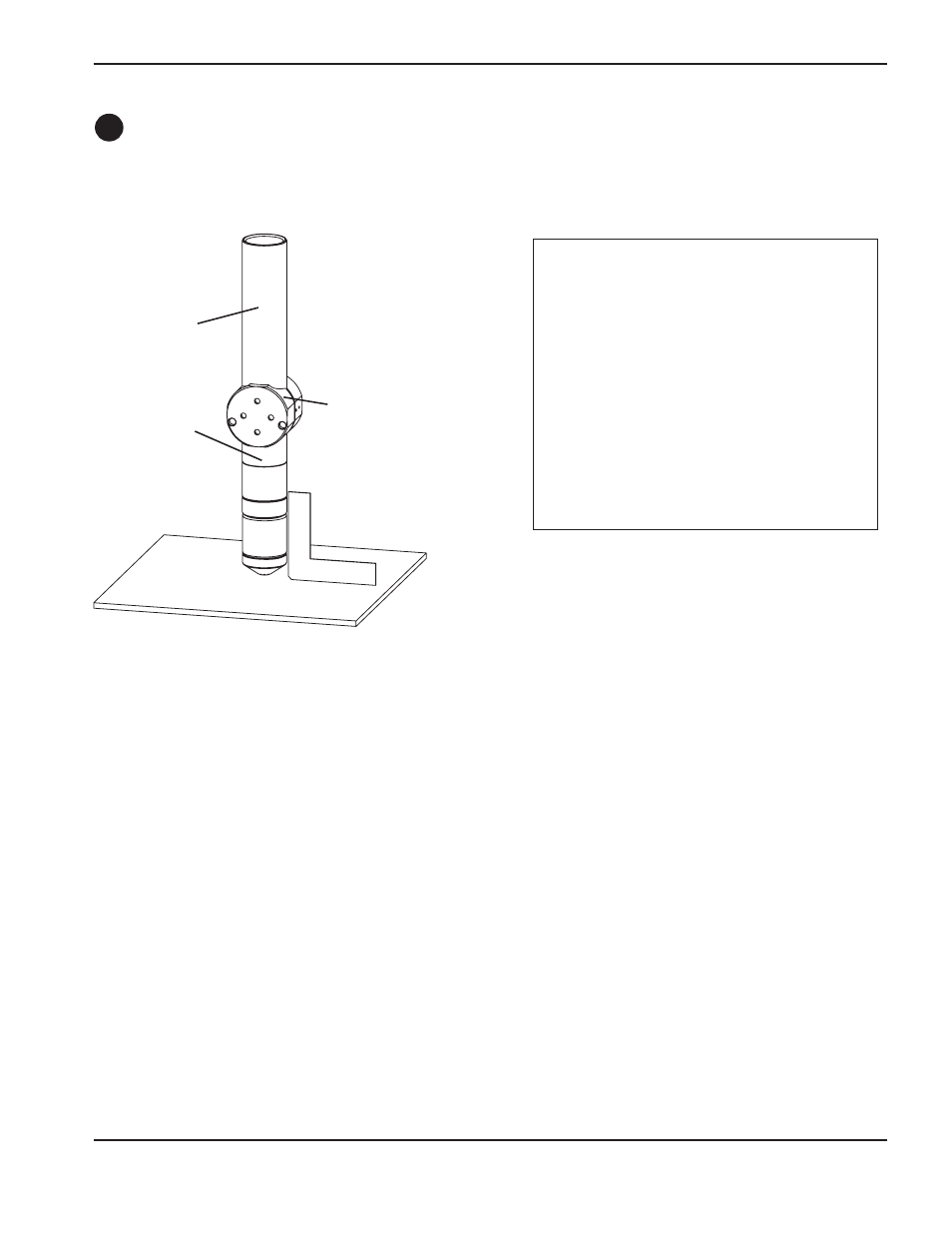

Montage et alignement de la torche
D
Montage de la torche
Alignement de la torche
Pour aligner la torche à angle droit sur la pièce, utiliser une équerre. Voir la figure ci-avant.
Voir également Installation des consommables à la Section 4 pour monter les consommables dans la torche.
Exigences relatives au dispositif de réglage en hauteur de la torche
Le système nécessite un dispositif de réglage en hauteur de la torche motorisé de haute qualité avec un déplacement
suffisant pour toutes les exigences d’épaisseur de coupe. Le dispositif doit avoir une course verticale de 203 mm.
L’ensemble doit maintenir une vitesse constante allant jusqu’à 5 080 mm/min avec freinage actif. Un appareil qui ne
s’arrête pas net au point d’arrêt n’est pas acceptable.
Installation
1. Installer la torche (avec le faisceau raccordé)
dans le support de montage de la torche.
2. Placer la torche sous le support de montage
de sorte que ce dernier se trouve autour de
la partie inférieure de la gaine de torche,
mais ne touche pas le corps de la torche.
3. Serrer les vis de fixation.
Note : Le support doit être placé le plus bas
possible sur la gaine de la torche pour
réduire au minimum les vibrations à
l’extrémité de la torche.
Gaine de torche
inférieure
Support de montage
de la torche
(fourni par le client)
Gaine de torche
supérieure
