INSTALLATION
3-22 HySpeed HSD130 RHF Manuel d’instructions

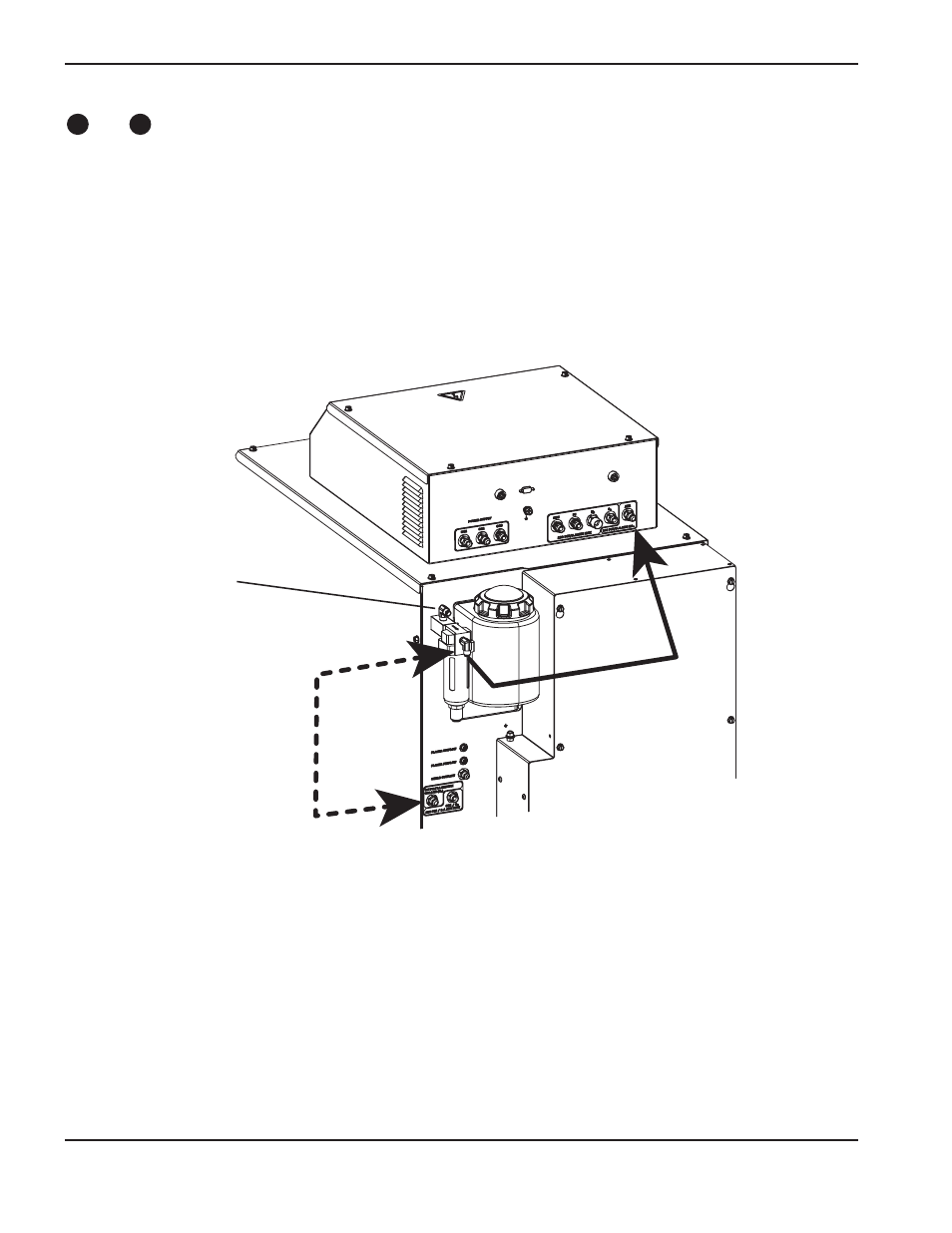

– Connexions console des gaz combustibles à la source de courant
Avant d’effectuer les connections de la source de courant à la console des gaz combustibles, on doit enlever le tuyau
d’air standard de la source de courant.
1. Déposer et mettre au rebut le tuyau d’air standard.
2. Le tuyau d’air pour raccorder la source de courant à la console des gaz combustibles est équipé de la console des
gaz combustibles. Connecter le tuyau (024819) du filtre à air sur la source de courant à l’entrée d’air sur la console
des gaz combustibles.
1f 1b
Déposer le
tuyau d’air
standard
Installer le
tuyau d’air
du gaz
combustible
La conduite
d’alimentation
d’air doit être
raccordée ici
