INSTALLATION
HySpeed HSD130 RHF Manuel d’instructions 3-29

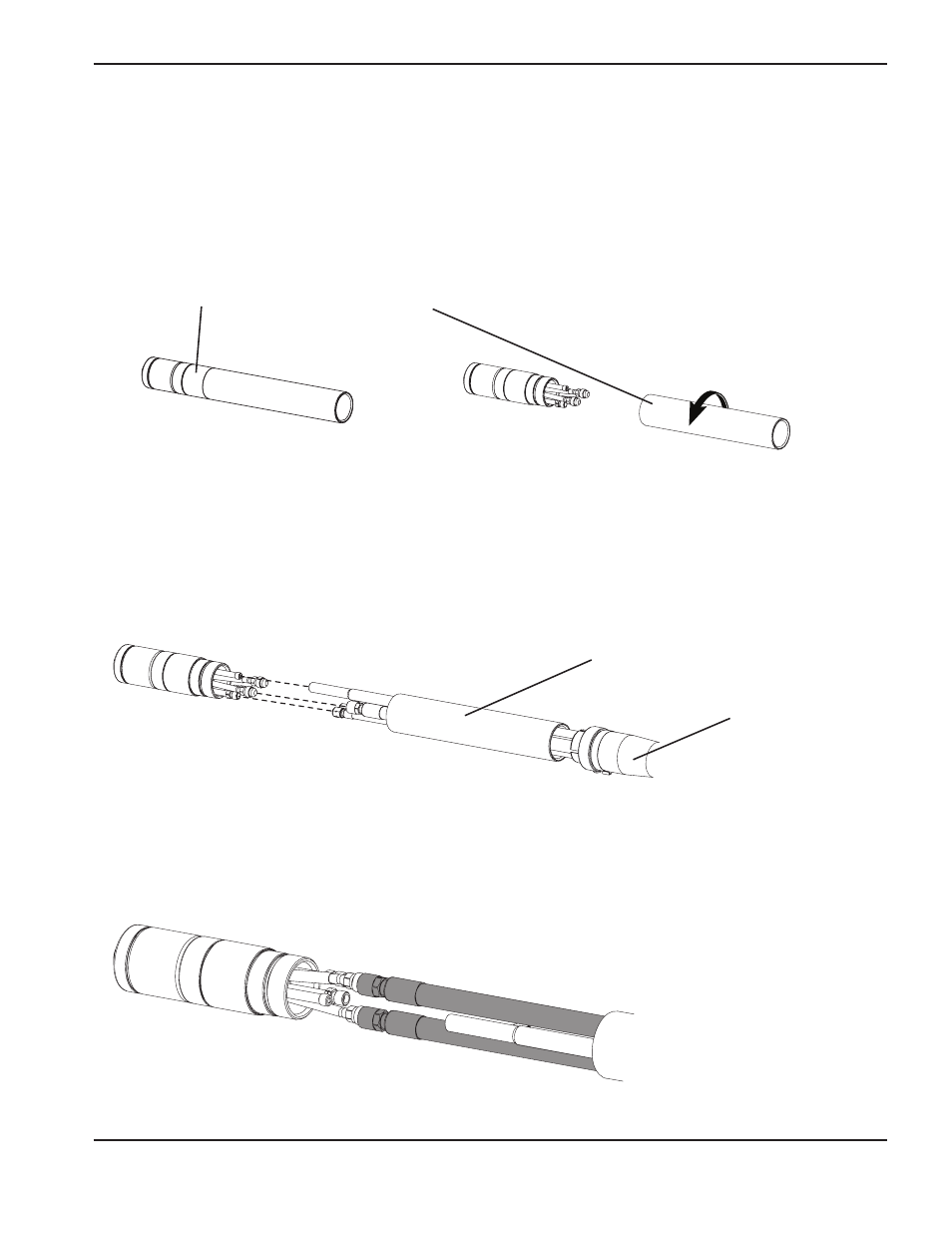

Raccordement de la torche aux éléments du faisceau
1. Acheminer les faisceaux dans le chemin de câble sur la table. Laisser 2 m de faisceaux excédentaires à l’extrémité de
la torche pour installer celle-ci.
2. Maintenir la torche en place et déposer la gaine de montage de la torche.
3. Repousser le revêtement tressé et faire glisser la gaine sur le faisceau. Aligner la torche sur les tuyaux dans le
faisceau. On ne peut pas tordre les tuyaux. Ils sont réunis par un ruban adhésif pour empêcher qu’ils ne se tordent.
4. Raccorder les tuyaux de liquide de refroidissement à la torche. Le rouge se branche au rouge. Utiliser 2 clés pour
serrer les raccords de gaz et de liquide de refroidissement.
Revêtement tressé
Gaine
