ENTRETIEN
HySpeed HSD130 RHF
Manuel d’instructions
5-33
0418
05

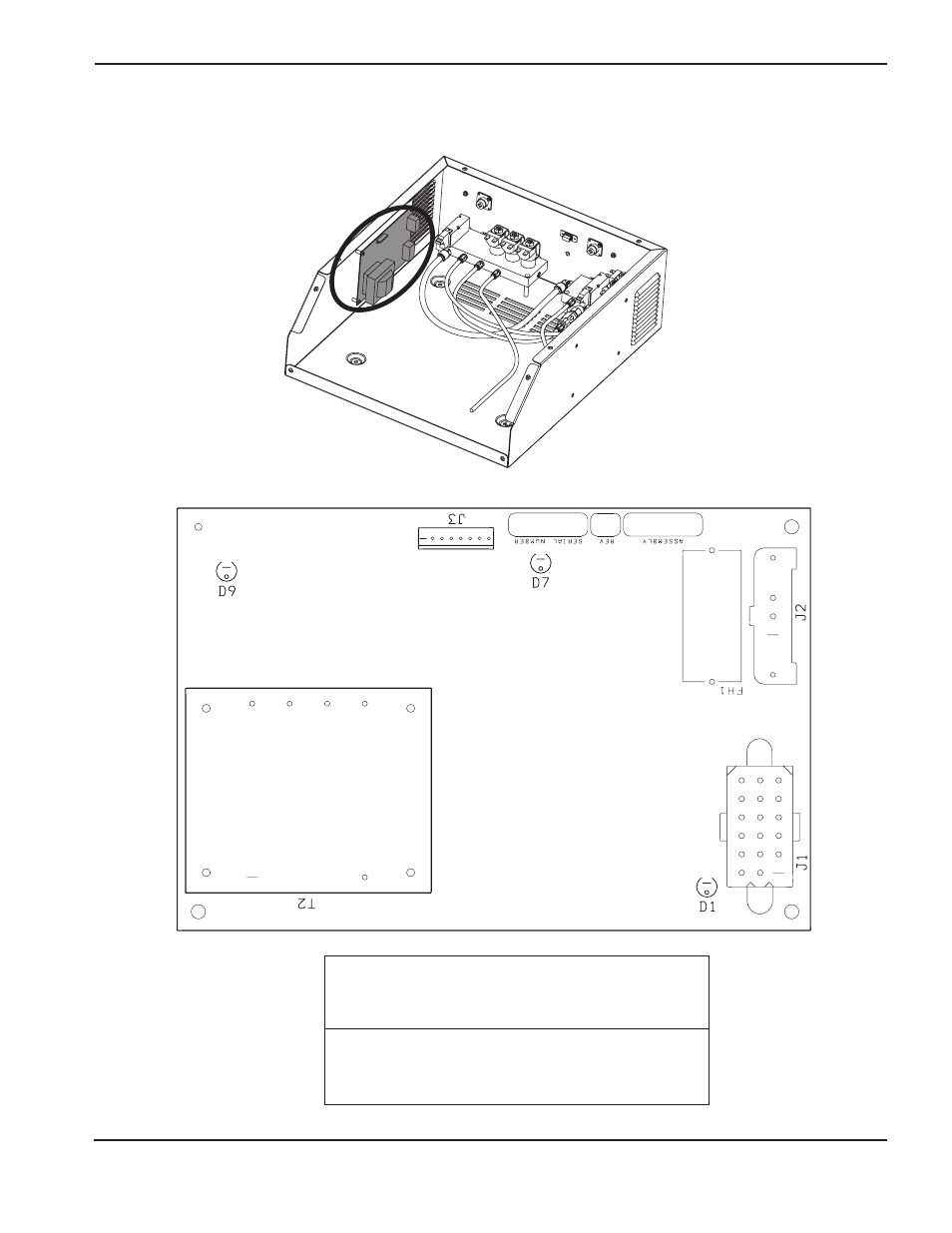

PCB1 : CI de distribution d’alimentation de la console des gaz combustibles
Liste des DEL du CI de distribution d’alimentation
de la console des gaz
DEL
Nom du signal
Couleur
D1
120 V c.a.
Vert
D7
+ 5 V c.c.
Rouge
D9
+ 24 c.c.
Rouge
5 amp
fusible à
fusion
temporisée
