INSTALLATION
HySpeed HSD130 RHF
Manuel d’instructions
3-27

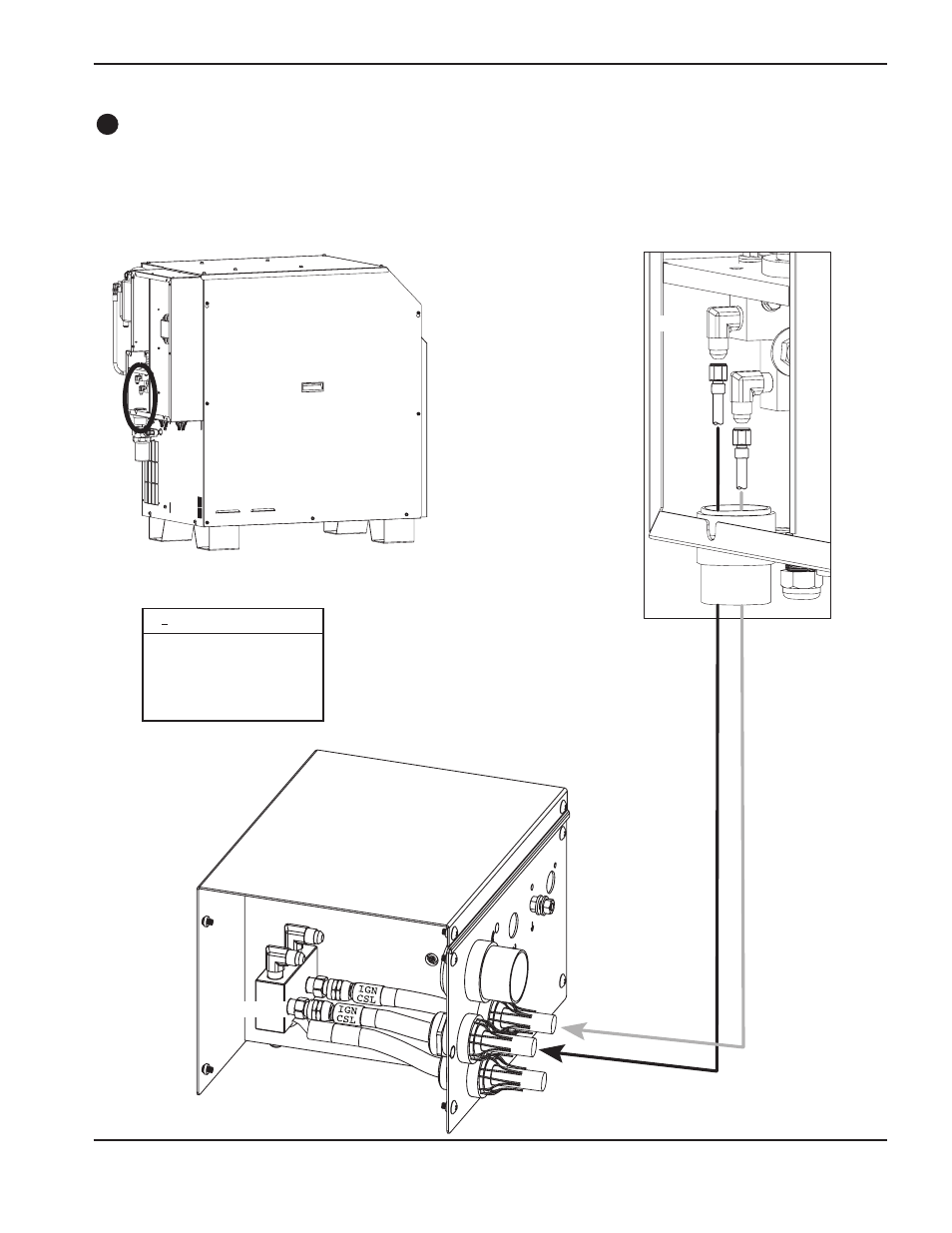

Tuyaux du liquide de refroidissement de la console d’allumage
5
Rouge
Rouge
N
o
pièce Longueur
228157
7.5 m (25 ft)
228158
15 m (50 ft)
228159
23 m (75 ft)
228160
30.5 m (100 ft)
228161
38 m (125 ft)
Vert
Note : Vérifier l’orientation du tuyau avant d’acheminer les tuyaux du liquide de refroidissement. Les
raccords sont différents sur la console d’allumage et l’extrémité de la source de courant de chaque
tuyau. L’étiquette marquée IGN CSL sur l’extrémité de chaque tuyau indique que c’est l’extrémité qui
est reliée à la console d’allumage.
