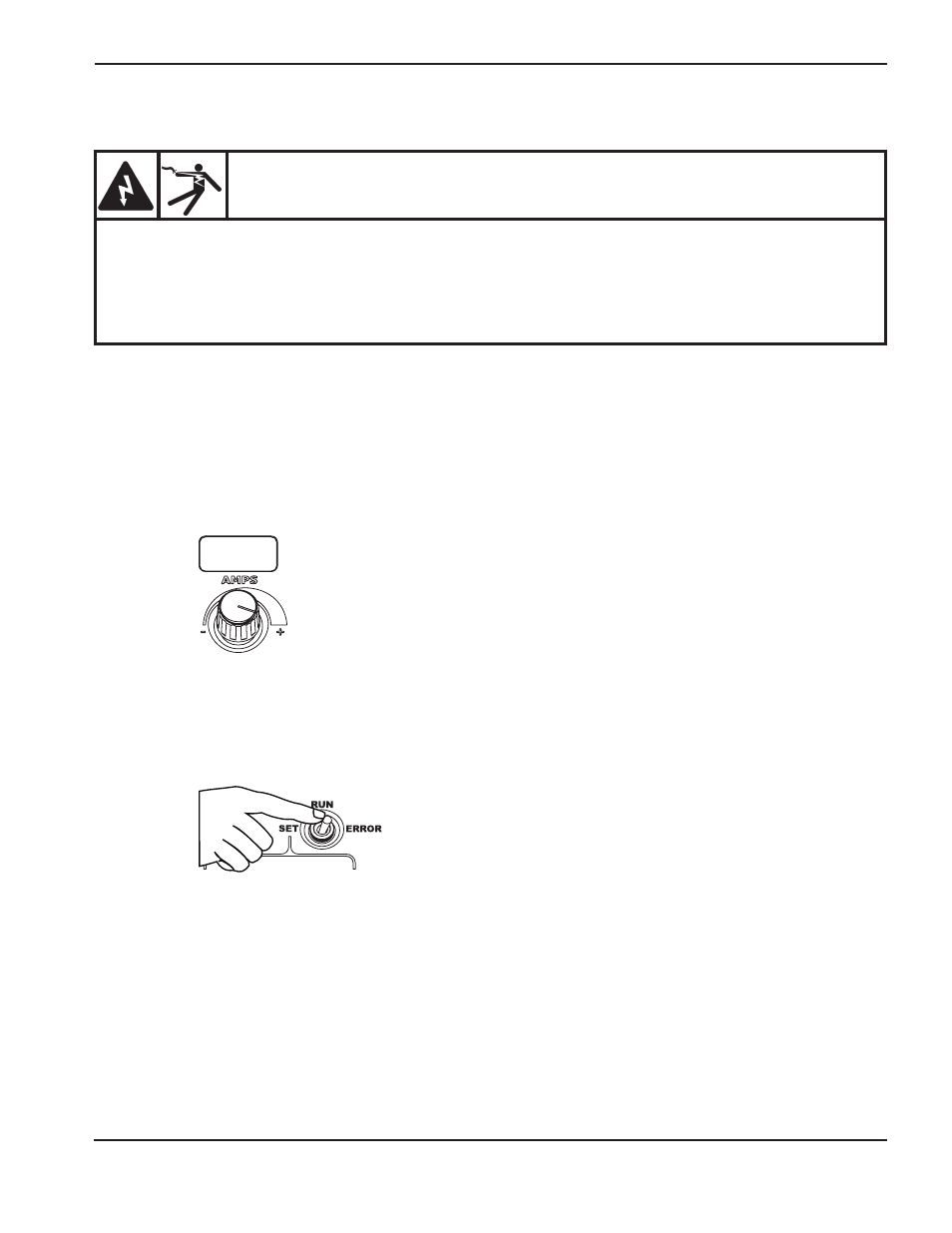

Hypertherm HSD130 Remote High Frequency Console - Manuel (Page 145)

ENTRETIEN
HySpeed HSD130 RHF Manuel d’instructions 5-35
Test du hâcheur
Test 1 – test du hâcheur automatique et du capteur de courant pendant la montée en
puissance
Mettre le système sur ON. Quand le prégaz commence, le contacteur se referme et le système teste automatiquement
le hâcheur et les capteurs de courant. Le système ferme le contacteur et ouvre le canal 1 du hâcheur au facteur de
marche 90 %. Le hâcheur charge le condensateur de surintensité sur CI E/S (PCB 6). Le courant qui charge le
condensateur doit se situer entre 10 A et 35 A. Le code d’erreur 105 indiquera dans l’affichage AMPS si le courant est
< 10 A ou s’il n’y a pas de rétroaction sur le capteur du senseur 1 (CS1). Le code d’erreur 103 sera indiqué sur
l’affichage AMPS si le courant est > 35 A.
Si le canal 1 réussit le test, le système répète le test pour le canal 2 et le capteur de courant 2. Le code d’erreur 075
indique dans l’affichage AMPS si le courant est < 10 A. Le code d’erreur 107 indiquera dans l’affichage AMPS si le
courant est > 35 A.
Placer l’interrupteur à levier sur ERROR si le système effectue la séquence de montée en puissance. Si le système
indique un état de -03, le test est réussi. Les capteurs du hâcheur et du courant sont positifs.
Codes d’erreur de dépannage à courant faible 75 et 105
1. Vérifier que le capteur de courant (CS1 ou CS2) ainsi que les câbles ne sont pas endommagés.
2. Échanger CS1 et CS2 pour voir si le code d’erreur change de canal. Remplacer le capteur défectueux si le canal
commute.
3. Mesurer la résistance entre J6.2 et J6.3 sur le PCB6 avec un compteur. La valeur doit être croissante au fur et à
mesure que le condensateur charge. Remplacer le PCB6 si l’on voit une valeur constante.
4. Vérifier qu’il y a des fils lâches ou déconnectés du hâcheur à PCB6.
5. Vérifier si les 220 V c.a. sont présents à 1A, 1B et 1C sur le hâcheur quand le contacteur se ferme.
AVERTISSEMENT
DANGER D’ÉLECTROCUTION : Exercer la plus grande prudence quand on travaille près des modules de
hâcheur. Les gros condensateurs bleus emmagasinent la haute tension. Même si l’alimentation est
coupée, des tensions dangereuses sont présentes aux bornes du condensateur, au hâcheur et aux
dissipateurs thermiques. Ne pas décharger un condensateur à l’aide d’un tournevis ou d’un autre outil,
cela peut créer une explosion, des dommages matériels ou des blessures. Attendre au moins 5 minutes
après avoir coupé l’alimentation pour toucher le hâcheur ou les condensateurs.
