INSTALLATION
HySpeed HSD130 RHF
Manuel d’instructions
3-11

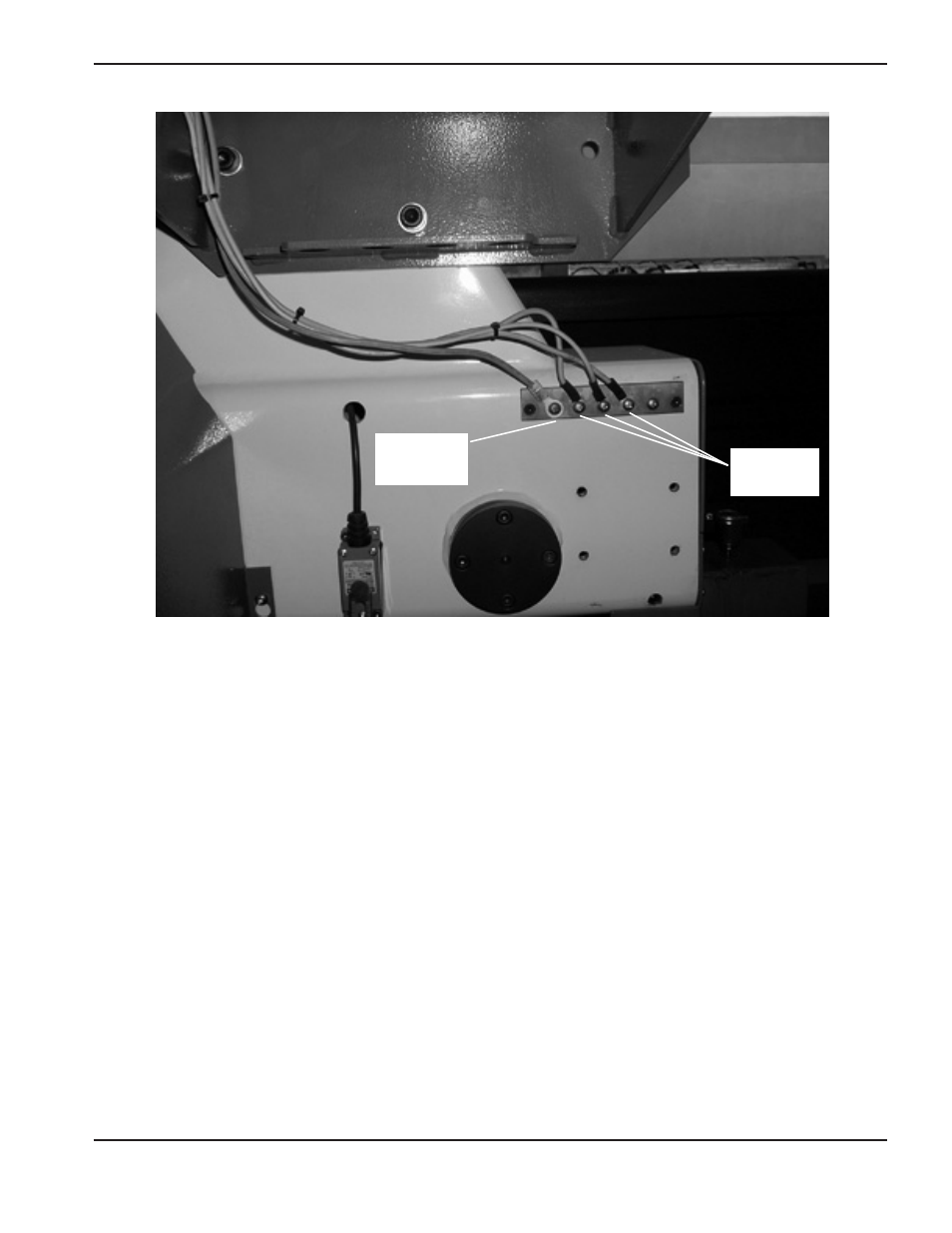

Exemple d’un bon bus du portique. Il est boulonné au portique près du moteur. Tous les câbles de
terre individuels des composants montés sur le portique ont un bus à l’exception de ceux de la
console RHF* et du porte-torche. Un gros câble unique va alors du bus de terre du portique au bus
de terre boulonné à la table.
* S’applique aux systèmes qui utilisent une console haute fréquence à distance (RHF).
Câbles de mise
à la terre des
composants
Câble allant au
bus de terre sur
la table de coupe
