Hypertherm HSD130 Remote High Frequency Console - Manuel (Page 165)

NOMENCLATURE DES PIÈCES
3
6
4

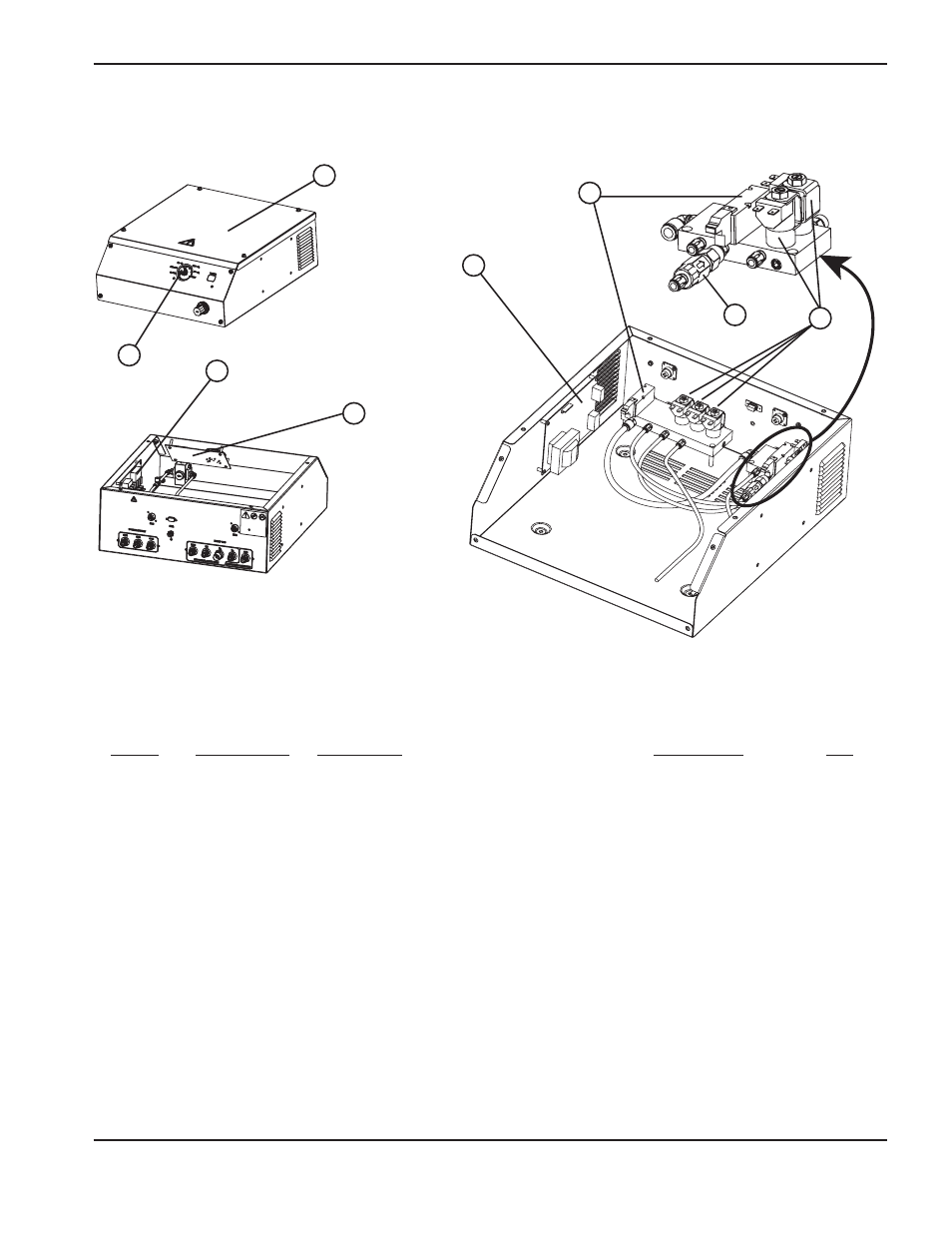

Console des gaz combustibles
Numéro
Article de référence Description Désignation Qté
1 078201 Fuel-gas console 1
001970 Cover: fuel-gas console 1
001971 Front panel: fuel-gas console 1
2 041805 Power distribution PCB PCB1 1
3 006135 Solenoid valve SV0 and SV7 2
4 006075 Check valve 1
5 006109 Solenoid valve SV1-SV5 5
006112 Replacement solenoid coil 5
6 041971 Control PCB PCB2 1
7 041962 Valve driver PCB PCB3 1
8 108590 knob 2
108591 Knob cover 2
1
5
HySpeed HSD130 RHF Manuel d’instructions 6-9
7
2
8
