HD3070 INSTALLATION
6/23/00
3a-4 Command THC (X-Y) Manuel d’instructions
Câble d’interface de la source de courant

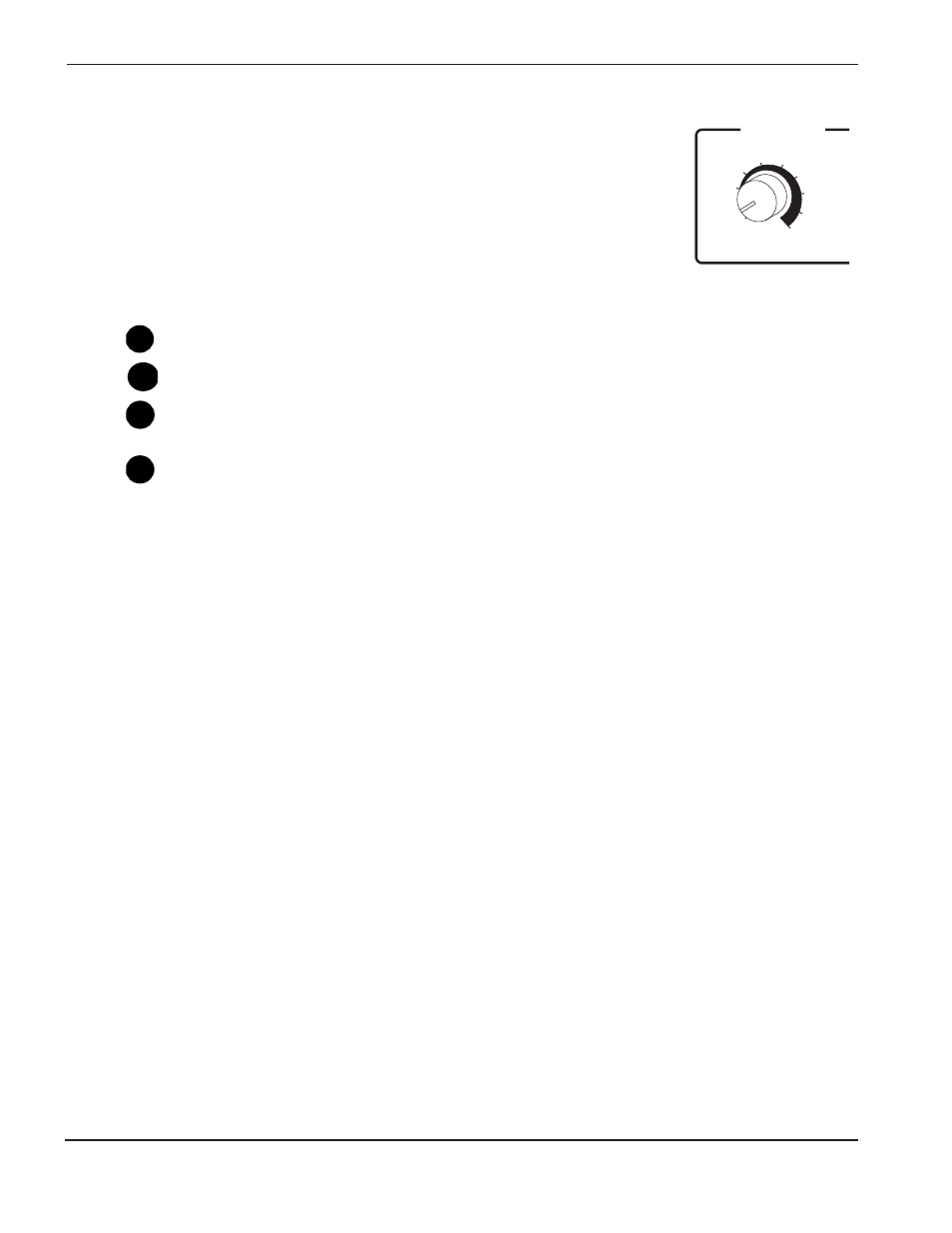

La source de courant HD3070 est équipée d’un potentiomètre pour régler le
temps de délai de perçage. Invalider le potentiomètre de délai de perçage dans
la source de courant conformément à la section 3 du manuel d’instructions du
HD3070.
Voir figure 3a-2.
Connecter la fiche du câble d’interface à la prise 1X1 à l’arrière de la source de courant.
Connecter l’autre fiche du câble d’interface à la CNC.
Installer les 5 paires de fils du câble d’interface au dispositif d’interface plasma comme l’illustre la
figure 3a-2.
Connecter le fil avec la cosse à fourche au module d’interface plasma illustré à la figure 3a-2.
Voir la figure 3a-3 qui donne les numéros de référence du câble d’interface et la liste des signaux.
D
C
B
A
0
9
8
4 5
6
7
3
2
1
PIERCE DELAY
THC.48
DÉLAI DE
PERÇAGE
