INSTALLATION
7
Command THC (X-Y) Manuel d’instructions 3-11
Installer la torche (avec dispositif d’écartement de la torche en option)
(1) Installer l’écran sur le bloc de montage avec 4 vis. Voir la figure 3-7.
(2) Monter la torche sur le dispositif de réglage en hauteur avec le bloc de montage et 2 vis.

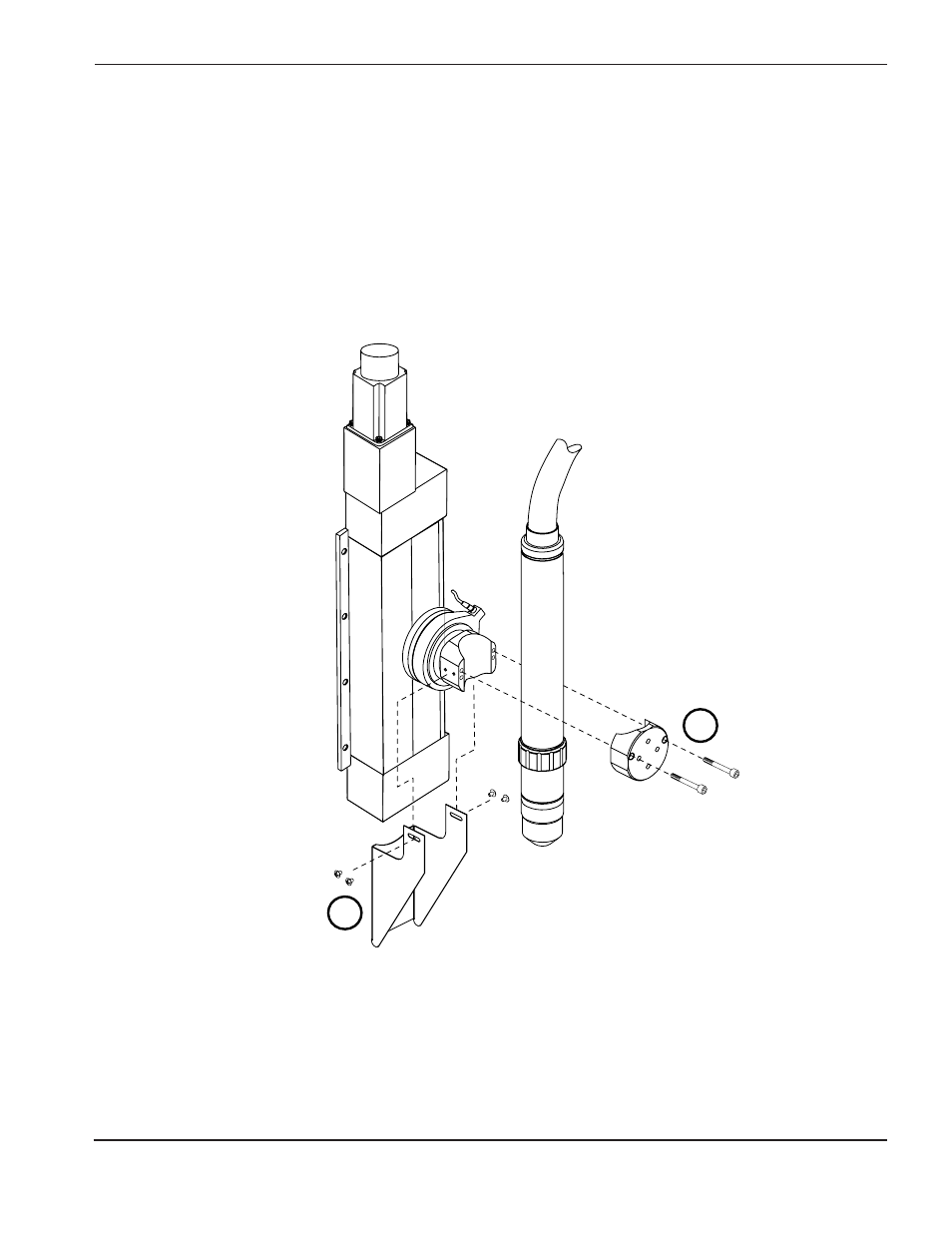

Figure 3-7 Installation de la torche avec écartement en option
2
1
THC.56
