ENTRETIEN
6/23/00
5-6
Command THC (X-Y)
Manuel d’instructions
Dépannage
Note :
Voir la section 4, Fonctionnement, pour les problèmes et solutions relatifs aux procédures
des cycles opératoires THC.

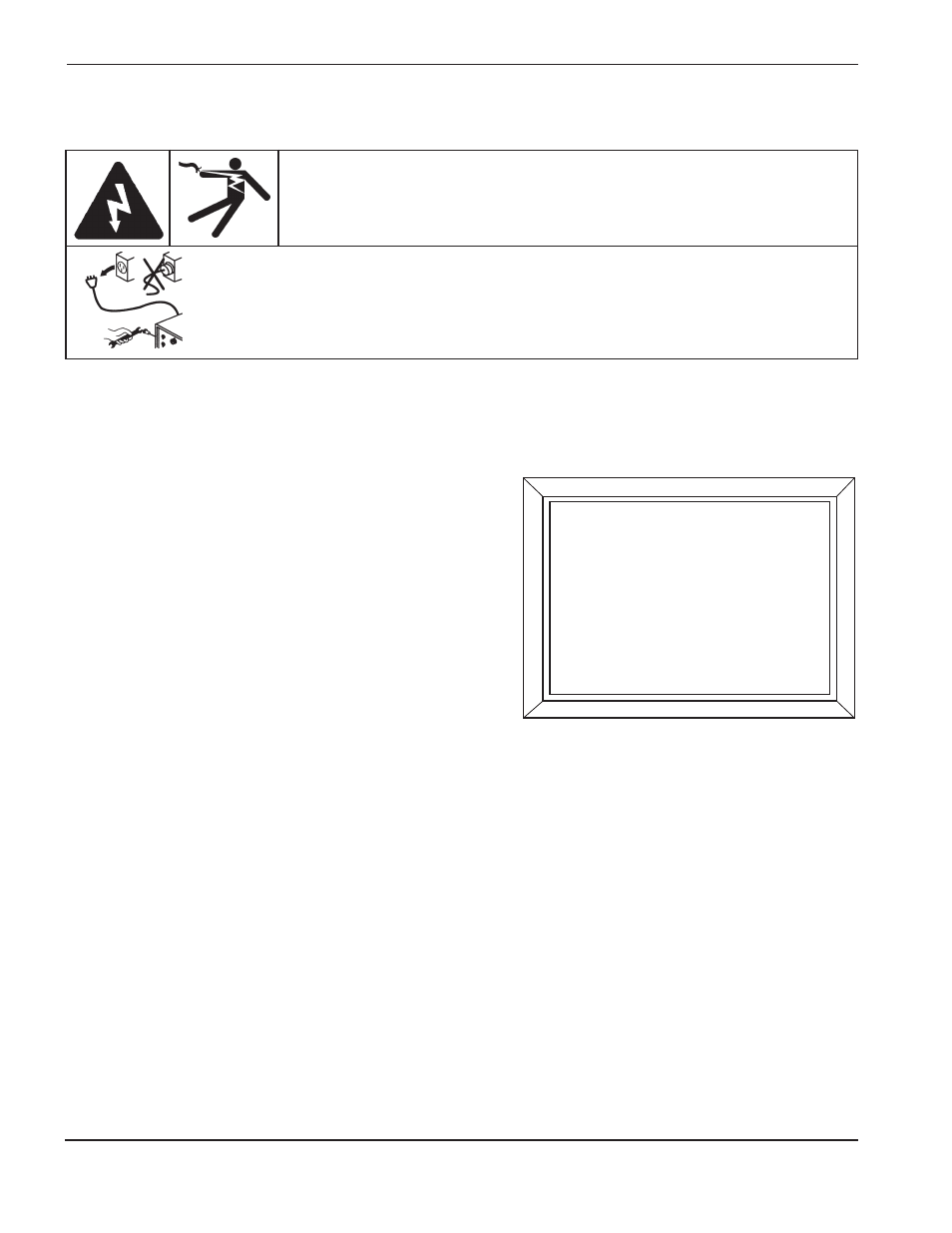

AVERTISSEMENT
DANGER D’ÉLECTROCUTION
Couper tout courant électrique avant d’enlever le capot de la source de courant.
Placer le bouton-poussoir de la source de courant sur OFF (0) et placer le
sectionneur sur OFF. Aux États-Unis, adopter une méthode “verrouillage et
étiquetage” jusqu’à ce que l’entretien ou la réparation soit terminée. Dans les
autres pays, suivre les consignes de sécurité locales ou nationales.
Écran de diagnostic B
L’écran de diagnostic B (fig. 5-3) est utilisé pour
permettre les tests limités sur site des commandes
THC, des câbles et du dispositif de levage. Pour
achever les tests, le passage du dispositif doit être
entièrement non obstrué. Appuyer sur les touches
<SHIFT> et <B> pour lancer le test.
Figure 5-3
Écran de diagnostic B
Press 'Shift B' to Begin Test
Upper Limit Switch
OK
Lower Limit Switch
OK
Lifter Type
2
Interface Rev G. 0
CS=c646
Real Time Rev G.0
CS=763a
DIAGNOSTIC
OPR SCRN For Operator Screen
Messages d’erreur
Les messages d’erreur du tableau 5-1 sont affichés sur la télécommande ou sur la CNC (commande
numérique par ordinateur) via l’interface en série RS 422. Les messages d’erreur de l’interface en série
RS-422 sont les mêmes que ceux de la télécommande sauf qu’ils sont précédés de ERR-.
