ENTRETIEN
8/19/98
5-4
Command THC (X-Y)
Manuel d’instructions
Bande d’étanchéité – Installation (fig. 5-2)
1. Installer la nouvelle bande à partir de l’arrière du dispositif de levage (vue 1).
2. Coulisser la bande à travers les fentes du haut et du bas. S’assurer que la bande soit bien logée dans la
coulisse (vue 1).
3. Attacher les extrémités de la bande au bloc de retenue à l’aide des pièces de retenue et des vis
hexagonales. S’assurer que la bande est dans la rainure (vues 2 et 3).
4. Replacer le couvercle du côté gauche du dispositif de levage en s’assurant que la bande est dans la
rainure (vue 3).
5. Installer le bloc de fixation de la torche ou le support de fixation du disjoncteur instantané à air comprimé
en suivant les instructions de la section 3, Installation.

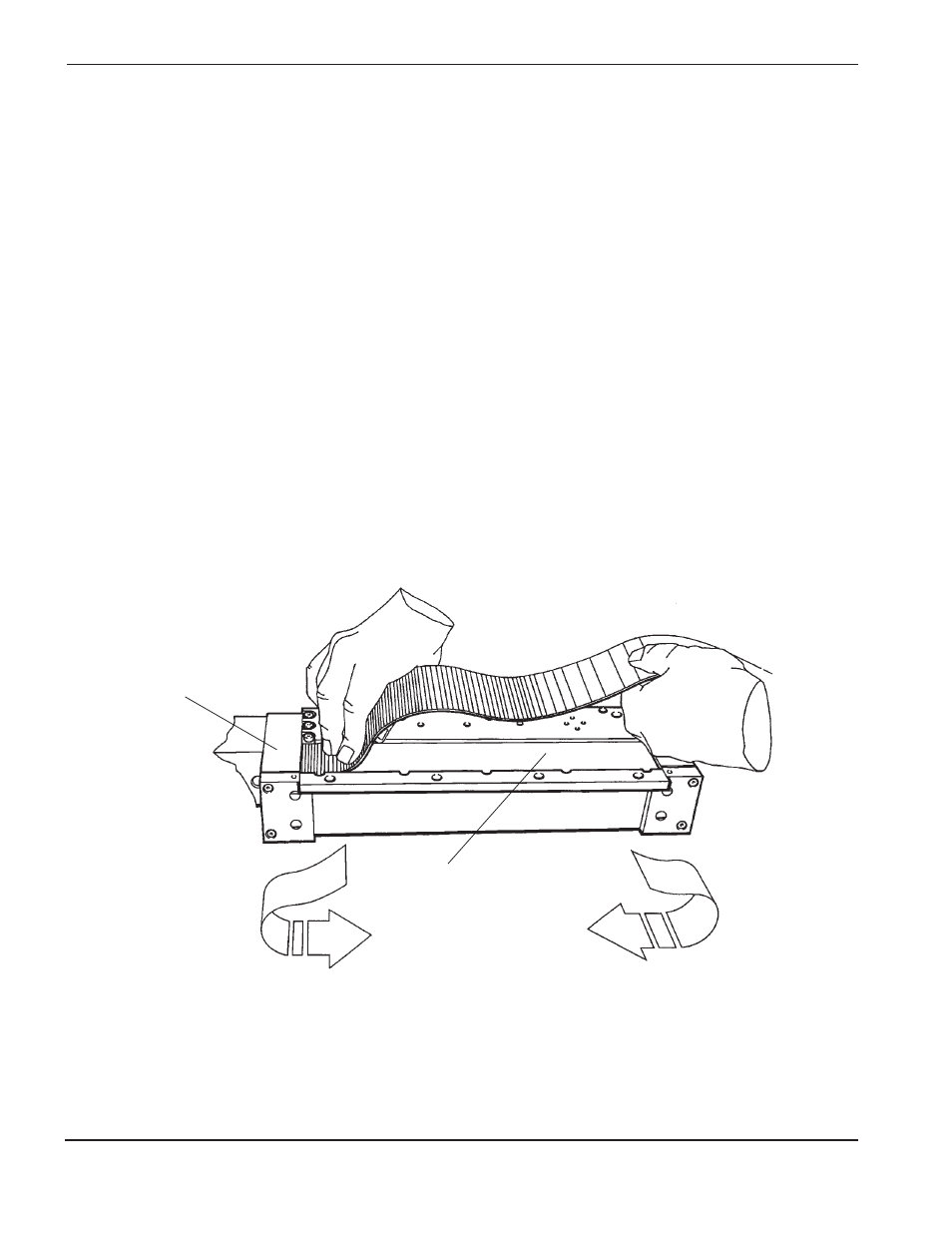

Figure 5-2
Bande d’étanchéité – Installation (première partie)
Arrière du dispositif de
levage
Coulisse
VUE 1
