INSTALLATION
6/23/00
Command THC (X-Y) Manuel d’instructions 3-15

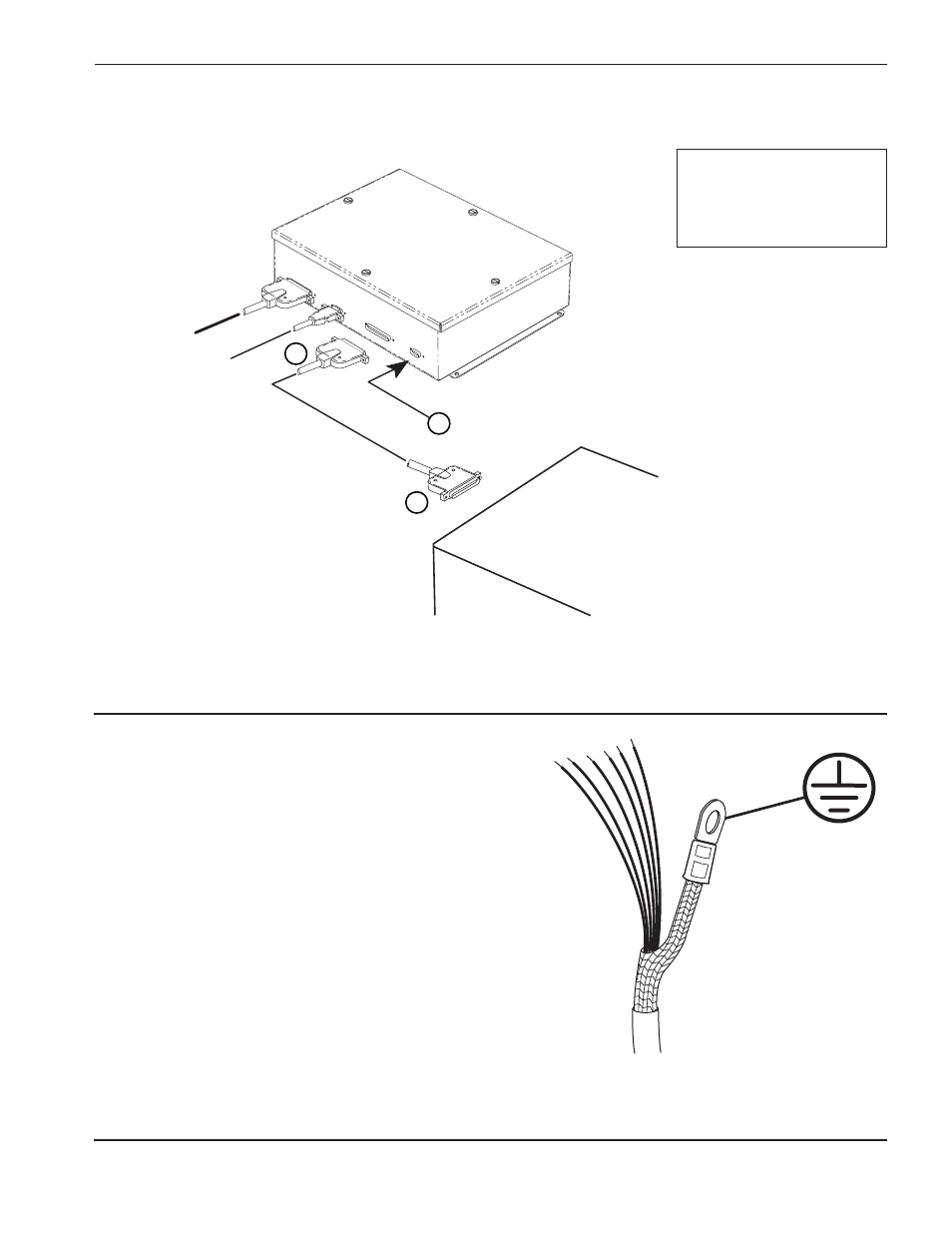

3. Connecter le câble d’interface machine comme l’illustre la figure 3-11.
Figure 3-11 Câble d’interface machine
(1) Câble d’interface
machine
(2) Pas utilisé
SHIELD GROUND
Figure 3-12 Rétablir l’alimentation
électrique et le gaz
2
1
THC.87
1
CNC
4. Si l’on doit enlever un connecteur de câble pour
effectuer l’installation, on doit placer une cosse à
l’extrémité de chaque fil y compris à l’extrémité du
blindage, sinon il peut y avoir des problèmes dans
le système. Voir figure 3-12.
