INSTALLATION

6

3-22

Command THC (X-Y)

Manuel d’instructions

N° de référence

Longueur

123209

5 ft./1.5 m

123210

10 ft./3 m

123211

15 ft./4.6 m

123212

20 ft./6.1 m

123022

25 ft./7.6 m

123213

30 ft./9.1 m

123214

35 ft./10.6 m

N° de référence

Longueur

123215

40 ft./12.2 m

123216

45 ft./13.7 m

123023

50 ft./15.2 m

123217

75 ft./23 m

123218

100 ft./30.5 m

123219

125 ft./38 m

123220

150 ft./45.6 m

THC.84

Nº de broche

Couleur

Nom du signal

Fonction

Nom du signal

Nº de broche

1 Entrée

Noir

RX -

Récepteur en série RS-422 avec inversion.

TX -

1 Sortie

20

Rouge

Récepteur +

Récepteur en série RS-422 sans inversion.

Émetteur +

20

2 Sortie

Noir

TX -

Émetteur en série RS-422 avec inversion.

RX -

2 Entrée

21

Vert

Émetteur +

Émetteur en série RS-422 sans inversion.

Récepteur +

21

3 Entrée

Noir

Plasma Cable -

Reconnaissance du câble plasma utilisée pour la détection automatique

3 Sortie

17

Vert

Câble plasma +

de la carte d’interface plasma.

17

7 Entrée

Rouge

Nozzle Contact -

Contact de la buse activé lorsque la buse ou le protecteur est en contact

7 Sortie

26

Blanc

Contact buse +

ohmique avec la plaque.

26

8 Entrée

Rouge

Pilot Arc In -

Vérifie l’établissement d’un bon arc pilote.

8 Sortie

27

Vert

Entrée arc pilote +

27

9 Entrée

Rouge

Transfer In -

Vérifie le transfert.

9 Sortie

28

Bleu

Transfert +

28

10 Sortie

Rouge

Nozzle H.V. Relay -

Relais actif lors de l’amorçage de l’arc pour isoler le CI d’interface

10 Entrée

29

Jaune

Relais H.T. buse +

THC de la haute tension.

29

13 Entrée

Vert

Pierce Complete -

Vérifie que le délai d’attente du chronomètre du THC de la fin

13 Entrée

32

Blanc

Fin de perçage +

de perçage a été dépassé.

32

14 Sortie

Vert

Hold Ignition -

Retarde l’allumage de la torche, mais permet le flux du prégaz.

14 Entrée

33

Bleu

Pause d’allumage +

33

15 Sortie

Vert

Plasma Start -

Amorce l’arc.

15 Entrée

34

Jaune

Amorçage plasma +

34

16 Entrée

Vert

Arc Volts -

La tension de l’arc est celle mesurée entre l’électrode et la pièce à couper,

16 Sortie

35

Brun

Tension de l’arc +

divisée par 41.

35

18 Sortie

Blanc

24 VDC Common

24 V c.c. disponible, 500 mA maximum.

18 Entrée

Jonction 24 V c.c.

37

Noir

24 V c.c. +

37

36 Sortie

Orange

24 VDC Common

24 V c.c. disponible, 500 mA maximum.

36 Entrée

Jonction 24 V c.c.

4 Entrée

Noir

Torch 2 Select -

Réservé

4 Sortie

23

Jaune

Sélection torche 2 +

23

5 Entrée

Noir

Torch 1 Select -

Réservé

5 Sortie

24

Brun

Sélection torche 1 +

24

6 Entrée

Noir

Spare 1 -

Réservé

6 Sortie

25

Orange

De réserve 1 +

25

11 Sortie

Rouge

Plasma Spare 2 -

Réservé

11 Entrée

30

Brun

De réserve plasma 2 +

30

12 Sortie

Rouge

Plasma Spare 1 -

Réservé

12 Entrée

31

Orange

De réserve plasma 1 +

31

19

Non connectée

19

22

Bleu

Pas utilisé

22

Module de commande THC

Dispositif d’interface plasma

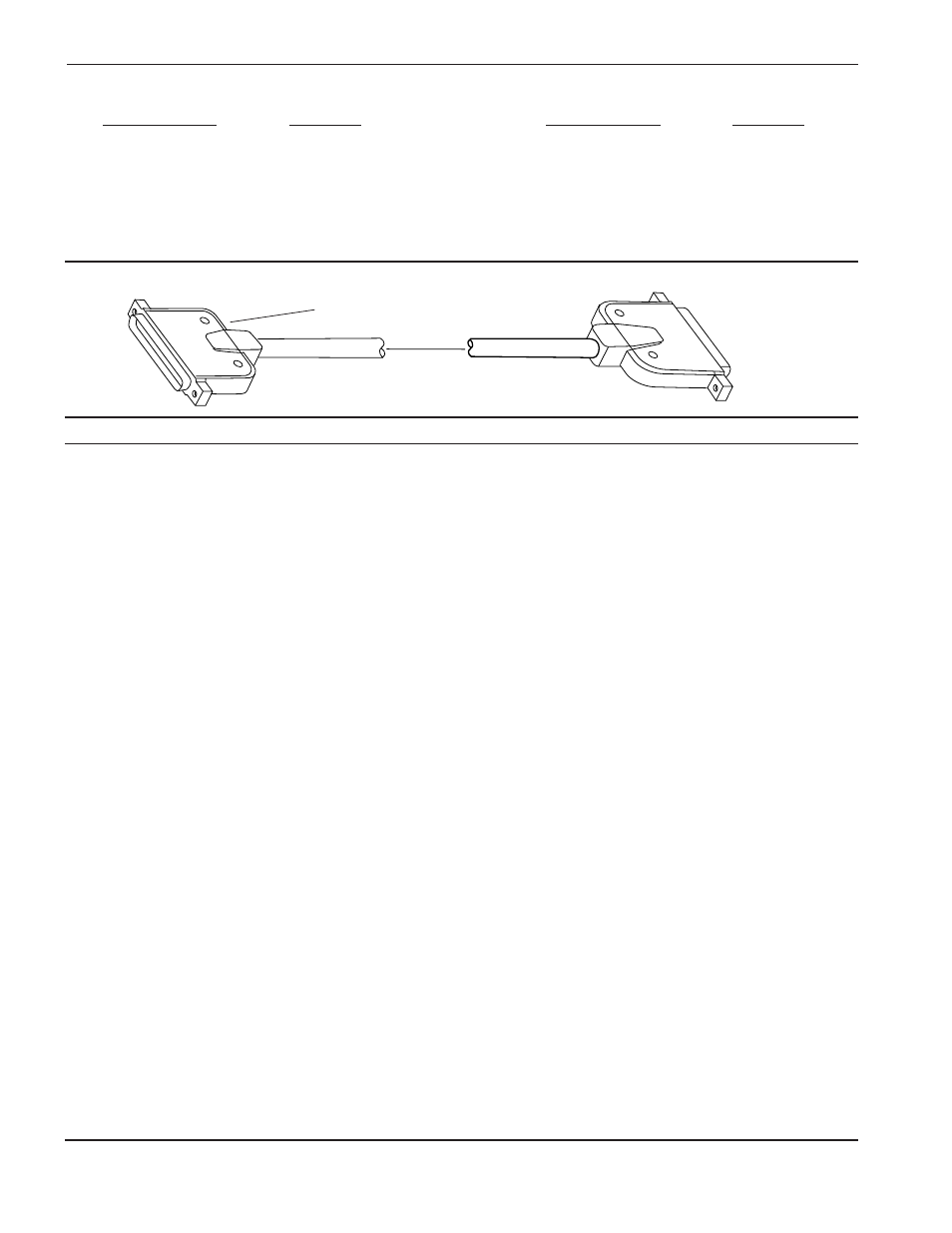

Figure 3-15

Câble d’interface plasma – Numéros de référence et liste des signaux

Connecteur typique
