GUIDE DE DÉMARRAGE RAPIDE - V-SCALE C TM
ANALOG WAY ÉDITION : 05/07
RACCORDEMENTS:
c Éteignez tous vos appareils avant d'effectuer les raccordements.
d Raccordez votre source vidéo à l'entrée VIDEO du V-SCALE C.
e Raccordez votre source informatique à l'entrée COMPUTER du V-SCALE C.
f Raccordez votre afficheur haute résolution (projecteur, écran plasma...) à la sortie DISPLAY OUTPUT (connecteur
HD15 du V-SCALE C).
g Raccordez l'alimentation fourni à un prise de courant secteur et au connecteur d'entrée DC du V-SCALE C.

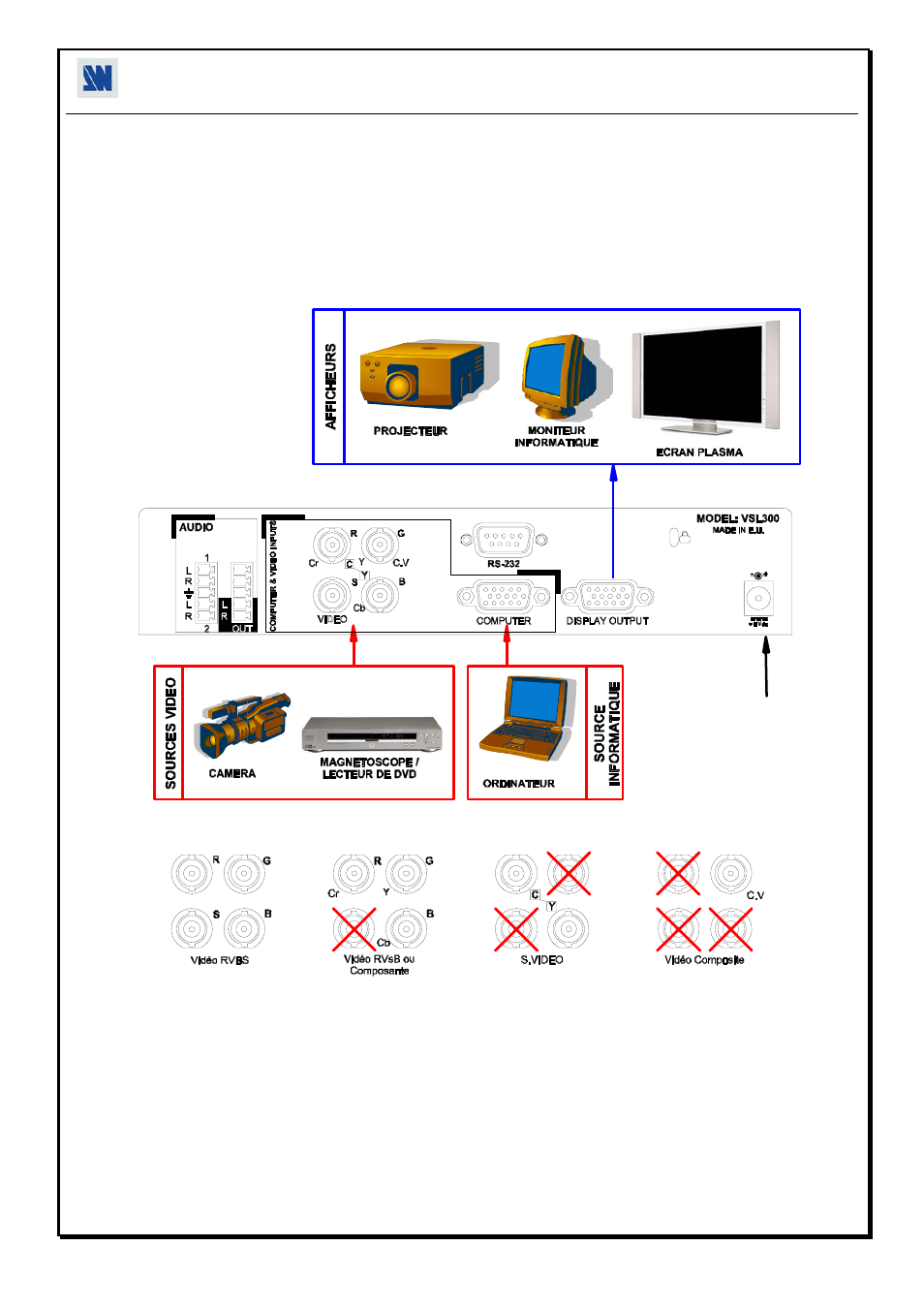

• Schéma de raccordement du V-SCALE C:
3
4
5
2
• Raccordement de l'entrée vidéo:
RÉGLAGES:
c Avant chaque nouvelle application, nous conseillons de remettre tous les réglages par défaut du V-SCALE C, avec le
menu de l'écran de face avant (CONTROL > default value > yes).
d Sélectionnez le type d'entrée raccordée à l'appareil avec le menu de l'écran de la face avant (INPUT > input type).
e Sélectionnez le format de sortie qui corresponds à votre afficheur avec le menu de l'écran de la face avant (OUTPUT >
output format).
f Sélectionnez la fréquence trame de sortie avec le menu de l'écran de la face avant (OUTPUT > output rate).
g Sélectionnez le type de synchro. de sortie avec le menu de l'écran de la face avant (OUTPUT > output sync).
h Pour chacune des sources vidéo raccordées au V-SCALE C, effectuez les réglages suivants:
- Sélectionnez la source que vous souhaitez régler (avec les boutons de la face avant).
- Sélectionnez le rapport d'aspect de votre source d'entrée avec les menus de la face avant (IMAGE > aspect ratio in).
- Réglez l'image dans votre afficheur avec les fonctions position & size (IMAGE > pos settings).
- Si nécessaire effectuez les autres réglages disponible dans le menu IMAGE (color, brightness…).
