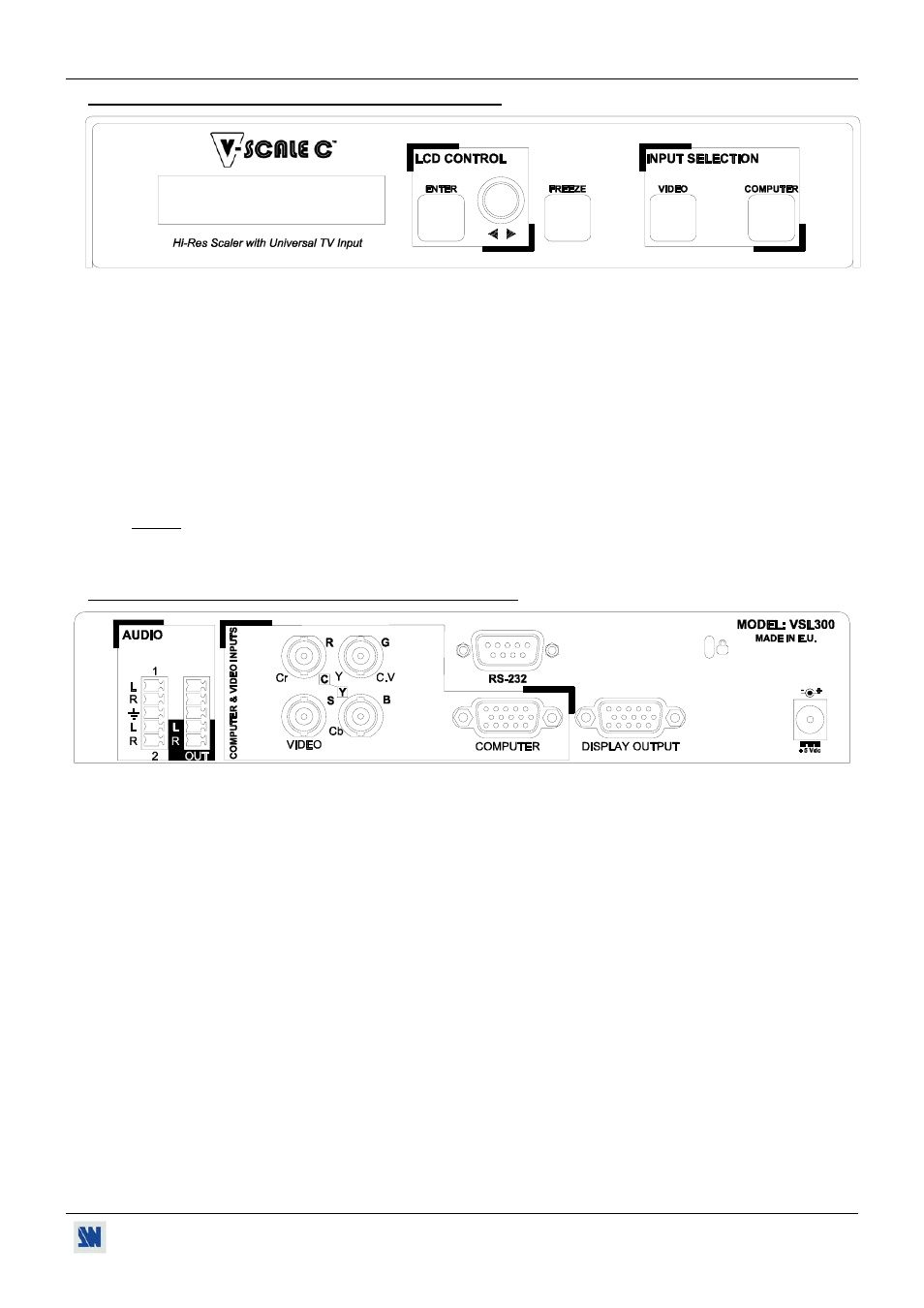

1-11. DESCRIPTION DE LA FACE AVANT DU V-SCALE C
LCD CONTROL
ENTER:
Permet de valider un réglage.
Un appui long sur ce bouton permet d'activer le mode veille (STANDBY). Un appui court sur
un des boutons de la face avant permet de réveiller l'appareil.
Permet de se déplacer à travers les menus (dans le mode réglage).
FREEZE:
Permet de geler l'image de la sortie .
INPUT SELECTION: Sélection des sources d'entrée.
VIDEO:
Sélection de la source Vidéo.
COMPUTER:
Sélection de la source Computer.
NOTE: Un appui long (2 secondes) sur le bouton de l'entrée sélectionnée permet d'activer la fonction BLACK. Un
écran noir est affiché sur la sortie. Un appui court sur un des boutons INPUT SELECTION permet de
désactiver cette fonction.
1-12. DESCRIPTION DE LA FACE ARRIÈRE DU V-SCALE C
AUDIO:
1
& 2:
Entrées audio stéréo 1 et 2 sur un connecteur MCO.
L: Gauche, R = Droit.
OUT
:
Sortie audio stéréo sur un connecteur MCO.
VIDEO & COMPUTER INPUTS:
VIDEO:
Entrée Vidéo Composite, S.VIDEO, YUV, RVsB ou RVBS sur un connecteur BNC femelle.
COMPUTER:
Entrée informatique sur un connecteur HD15 femelle.
DISPLAY OUTPUT: Sortie informatique (RVBHV, RVBS ou RVsB) sur un connecteur HD15 femelle.
RS-232:
Port de communication RS-232 sur connecteur DB9 femelle.
+5 Vdc:
Entrée
DC.
