Chapitre 1 : INTRODUCTION (suite)
VSL range
PAGE 14

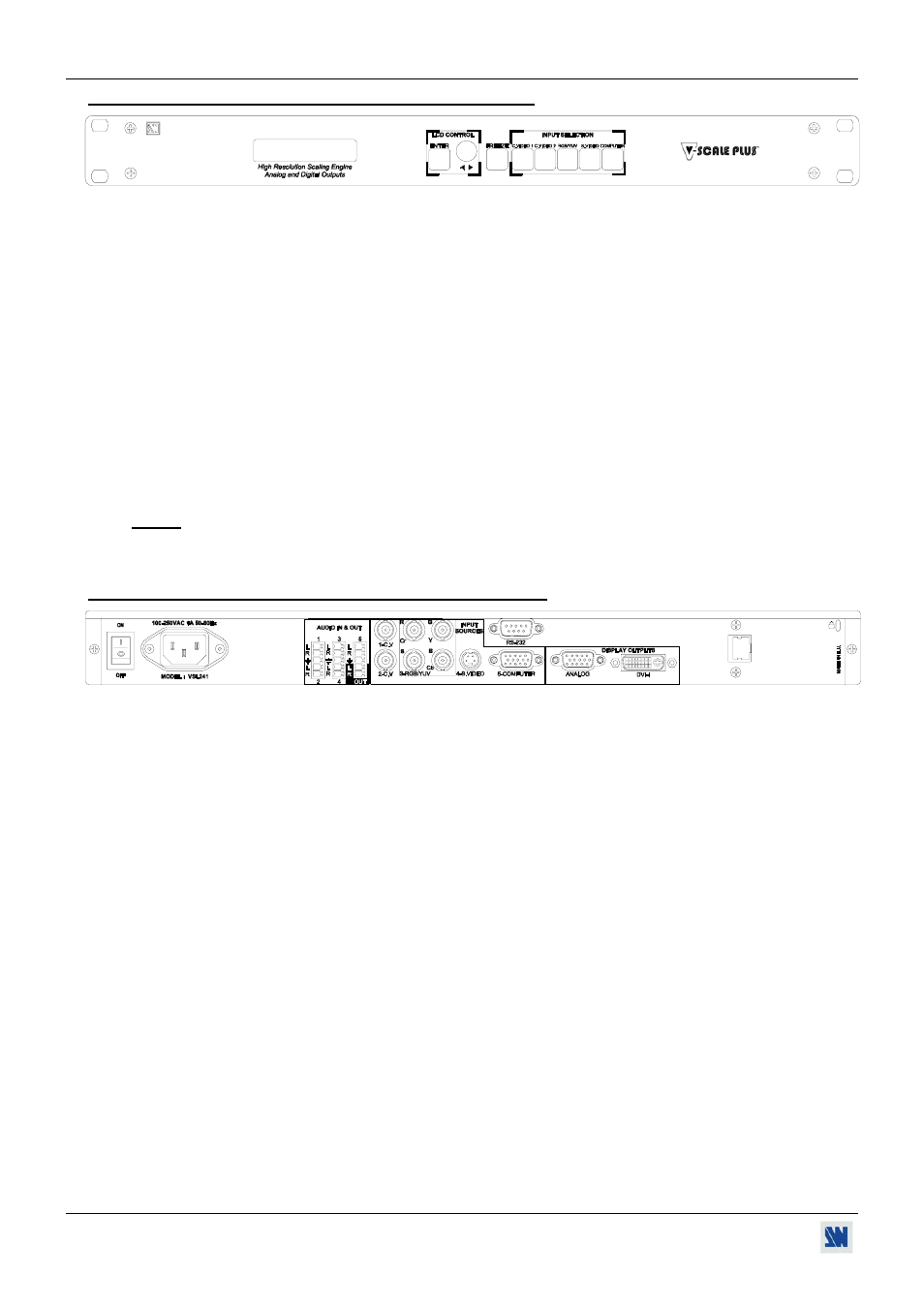

1-13. DESCRIPTION DE LA FACE AVANT DU V-SCALE PLUS
ANALOG WAY
LCD CONTROL
ENTER:
Permet de valider un réglage.
Un appui long sur ce bouton permet d'activer le mode veille (STANDBY). Un appui
court sur un des boutons de la face avant permet de réveiller l'appareil.
Permet de se déplacer à travers les menus (dans le mode réglage).
FREEZE:
Permet de geler l'image de la sortie .
INPUT SELECTION:
Sélection des sources d'entrée.
C.VIDEO 1:
Sélection de l'entrée Vidéo Composite n°1 (Entrée n°1).
C.VIDEO 2:
Sélection de l'entrée Vidéo Composite n°2 (Entrée n°3).
RGB/YUV:
Sélection de l'entrée RVBS & YUV (Entrée n°3).
S.VIDEO:
Sélection de l'entrée S.VIDEO (Entrée n°4).
COMPUTER:
Sélection de l'entrée Computer (Entrée n°5).
NOTE: Un appui long (2 secondes) sur le bouton de l'entrée sélectionnée permet d'activer la fonction BLACK.
Un écran noir est alors affiché sur la sortie. Un appui court sur un des boutons INPUT SELECTION
permet de désactiver cette fonction.
1-14. DESCRIPTION DE LA FACE ARRIÈRE DU V-SCALE PLUS
IP/L
A
N
ON / OFF:
Interrupteur d'alimentation générale (O = OFF, I = ON).
100-250 Vac 1A 50-60Hz :
Embase d'alimentation au standard CEI.
AUDIO IN & OUT
1
, 2, 3, 4 & 5:
Entrées audio stéréo sur connecteurs MCO.
L: Gauche, R = Droit.
OUT
:
Sortie audio stéréo sur connecteur un MCO.
INPUT SOURCES
1-C.V:
Entrée Vidéo Composite n°1 sur connecteur BNC femelle.
2-C.V:
Entrée Vidéo Composite n°2 sur connecteur BNC femelle.
3-RGB/YUV:
Entrée RVBS & YUV (Y, Cr, Cb) sur 4 connecteurs BNC femelle.
4-S.VIDEO:
Entrée S.VIDEO (Y/C) sur connecteur mini DIN 4 femelle.
5-COMPUTER:
Entrée informatique sur connecteur HD15 femelle.
RS-232:
Port de communication RS-232 sur connecteur DB9 femelle.
DISPLAY OUTPUTS
ANALOG
:
Sortie informatique analogique (RVBHV, RVBS ou RVsB) sur un connecteur HD15
femelle.
DVI-I
:
Sortie informatique analogique et DVI sur un connecteur DVI-I femelle.
IP/LAN:
Port de communication LAN sur connecteur RJ45 (optionnel).
