VSL range
PAGE 15
Chapitre 2 : MISE EN SERVICE
2-1. MISE EN SERVICE DU V-SCALE
• Raccordements:
c Éteignez tous vos appareils avant d'effectuer les raccordements.
d Raccordez vos sources vidéo aux entrées 1 & 2 du V-SCALE.
IMPORTANT: Raccordez une source par entrée uniquement.
e Raccordez votre source informatique à l'entrée 3 du V-SCALE.
f Raccordez votre afficheur haute résolution (projecteur, écran plasma...) à la sortie DISPLAY OUTPUT (connecteur
HD15 du V-SCALE).
g Raccordez l'alimentation fourni à un prise de courant secteur et au connecteur d'entrée DC du V-SCALE.

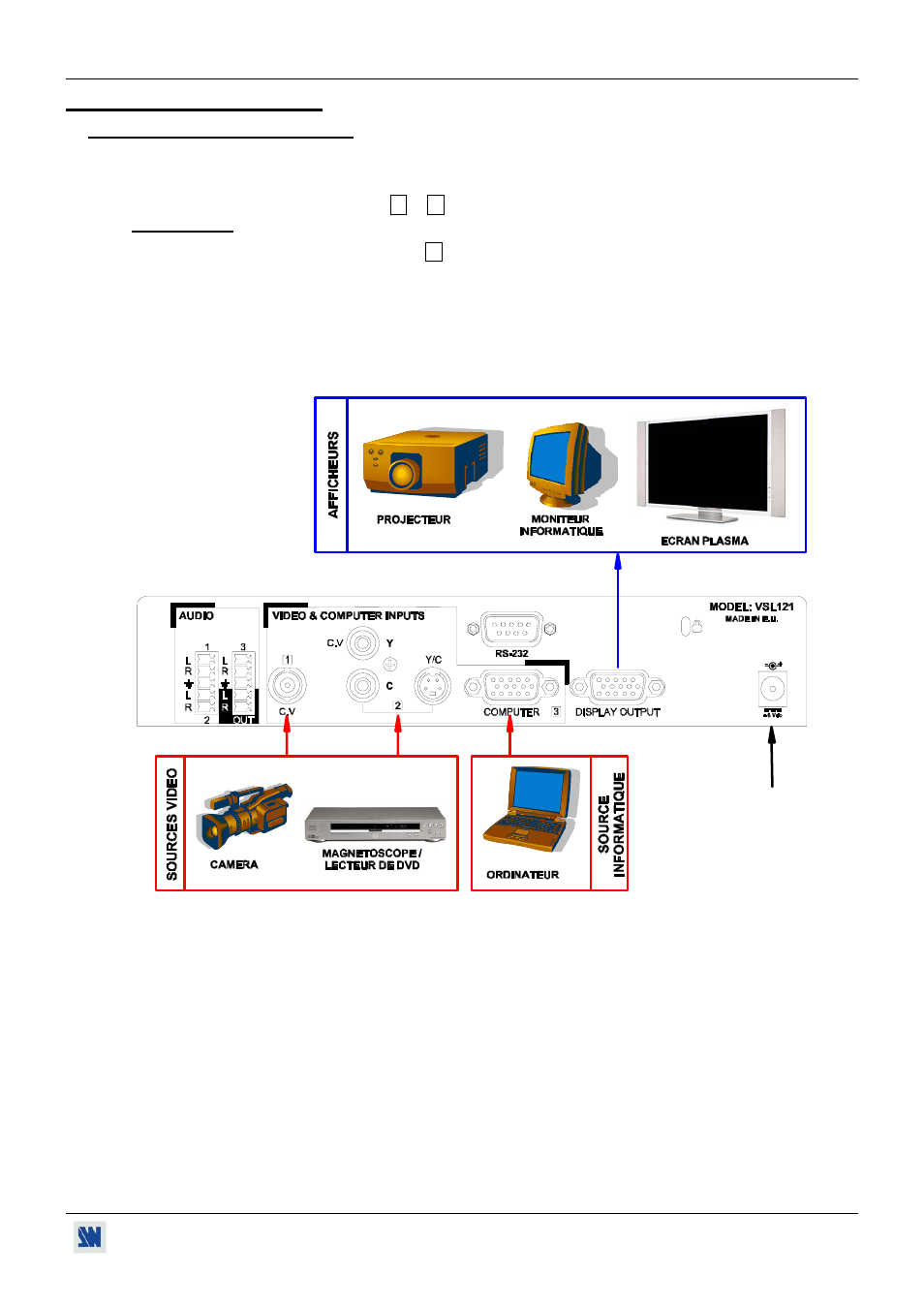

• Schéma de raccordement du V-SCALE:
2 2 3
4
5
